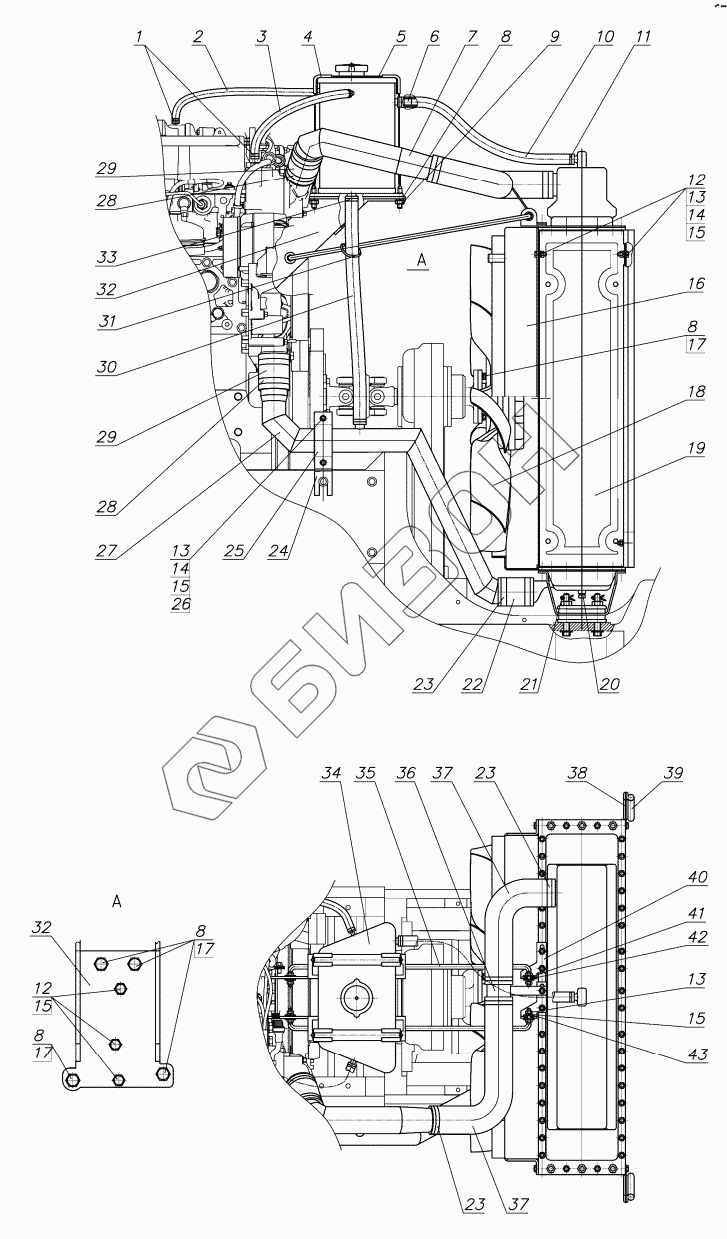

Графический каталог запасных частей к технике: МТЗ-3522. Блок охлаждения
3522-1301009-Б
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
12
13
13
13
14
14
15
15
15
15
16
17
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
28
29
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1301009-Б | 3522-1301009-Б | Блок охлаждения |
Загрузка ...
|
|
| 1 | Хомут12-22 | Хомут |
Загрузка ...
|
|
| 2 | 3522-1303001 | Шланг |
Загрузка ...
|
|
| 3 | 3522-1303002 | Шланг |
Загрузка ...
|
|
| 4 | ПР-36-01 | Прокладка |
Загрузка ...
|
|
| 5 | 3522-1311015 | Хомут |
Загрузка ...
|
|
| 6 | 3022ДЦ-1303004 | Дроссель |
Загрузка ...
|
|
| 7 | 3522-1301110-Б | Труба |
Загрузка ...
|
|
| 8 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 9 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 3522-1303003 | Шланг |
Загрузка ...
|
|
| 11 | Хомут16-27 | Хомут |
Загрузка ...
|
|
| 12 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 15 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 16 | 3522-1309070-Б | Кожух |
Загрузка ...
|
|
| 17 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | 020005304 | Вентилятор с муфтой 020005304 |
Загрузка ...
|
|
| 19 | 3522.1301.015 | Радиатор водяной |
Загрузка ...
|
|
| 20 | ПробкаКГ1/4.А12.019 | Пробка |
Загрузка ...
|
|
| 21 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 22 | 1220-1303004-01 | Шланг |
Загрузка ...
|
|
| 23 | Хомут50-70 | Хомут с червячной резьбой 50-70 |
Загрузка ...
|
|
| 24 | 3522-1301012 | Кронштейн |
Загрузка ...
|
|
| 25 | 3522-1301013 | Крышка |
Загрузка ...
|
|
| 26 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 3522-1301005-Б | Труба |
Загрузка ...
|
|
| 28 | Хомут60-80 | Хомут |
Загрузка ...
|
|
| 29 | Патрубок60х80 | Патрубок |
Загрузка ...
|
|
| 30 | 3522-1303004 | Шланг |
Загрузка ...
|
|
| 31 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 32 | 3522-1311020 | Кронштейн |
Загрузка ...
|
|
| 33 | Хомут25-40 | Хомут |
Загрузка ...
|
|
| 34 | 3522-1311010 | Бачок расширительный |
Загрузка ...
|
|
| 35 | 3522-1302001-Б | Растяжка |
Загрузка ...
|
|
| 36 | 2822ДЦ-1302010 | Патрубок |
Загрузка ...
|
|
| 37 | 142-1303010 | Шланг |
Загрузка ...
|
|
| 38 | 3522-1301331-Б | Пластина боковая |
Загрузка ...
|
|
| 39 | А37.08.045-13 | Уплотнитель |
Загрузка ...
|
|
| 40 | 1520-1302072-01 | Кронштейн |
Загрузка ...
|
|
| 41 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 42 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 43 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
