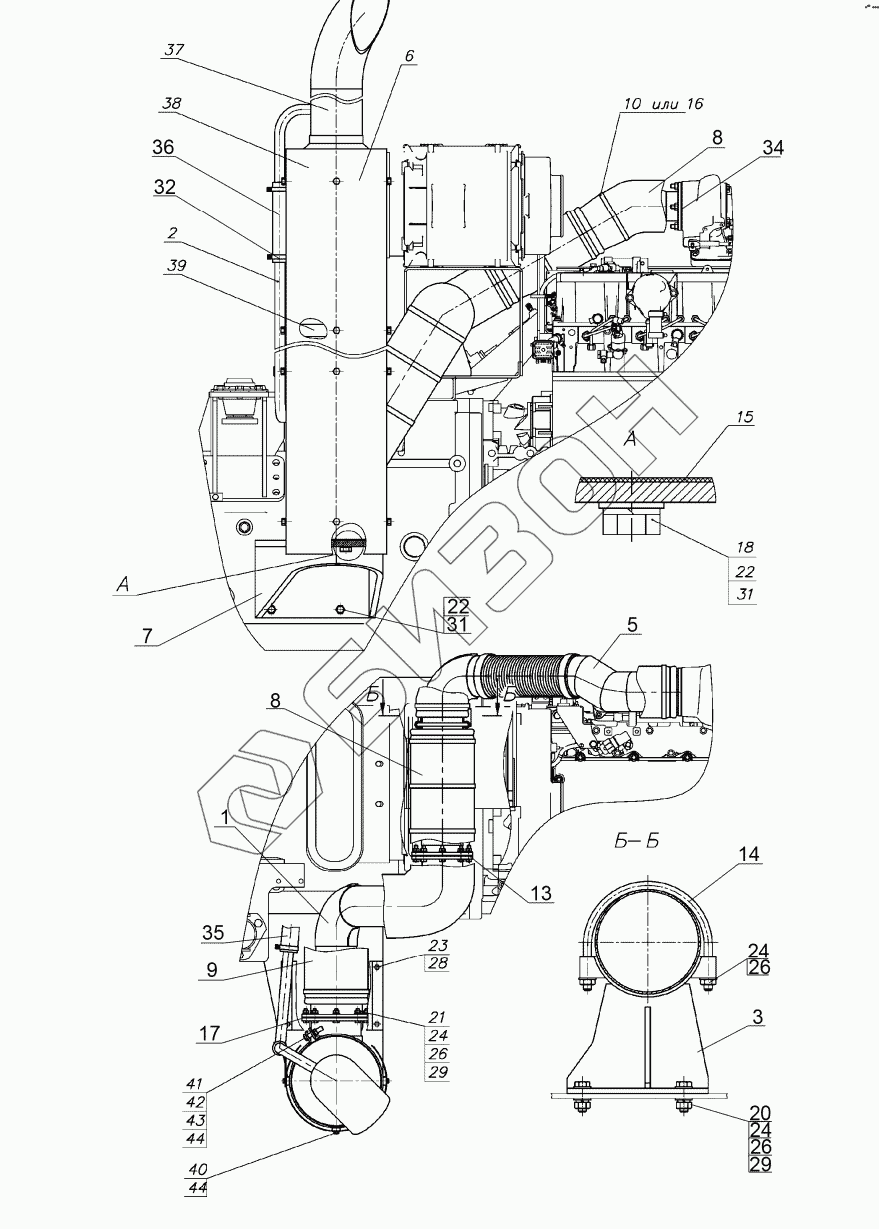

Графический каталог запасных частей к технике: МТЗ-3522. Установка глушителя
3522-1205005-В
1
2
3
5
6
7
8
8
9
10
13
14
15
16
17
18
20
21
22
22
23
24
24
24
26
26
26
28
29
29
31
31
32
34
35
36
37
38
39
40
41
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1205005-В | 3522-1205005-В | Установка глушителя |
Загрузка ...
|
|
| 1 | 3522-1205010-В | Патрубок |
Загрузка ...
|
|
| 2 | 3522-1205030 | Труба |
Загрузка ...
|
|
| 3 | 3522-1205050-В | Кронштейн |
Загрузка ...
|
|
| 5 | 3522-1205600-В | Патрубок |
Загрузка ...
|
|
| 6 | 3522-1205800 | Глушитель в сборе |
Загрузка ...
|
|
| 7 | 3522-1205090 | Кронштейн |
Загрузка ...
|
|
| 8 | 2822-1205009 | Рукав |
Загрузка ...
|
|
| 9 | 2822-1205009-01 | Рукав |
Загрузка ...
|
|
| 10 | 3022-1205020 | Хомут |
Загрузка ...
|
|
| 11 | 3022-1205070-Б | Кожух |
Загрузка ...
|
|
| 13 | 3522-1205001 | Прокладка |
Загрузка ...
|
|
| 14 | 2822ДЦ-1205002 | Скоба |
Загрузка ...
|
|
| 15 | 3022-1205012 | Прокладка |
Загрузка ...
|
|
| 16 | 3022-1205013 | Хомут |
Загрузка ...
|
|
| 17 | 2822-1205013 | Прокладка |
Загрузка ...
|
|
| 18 | 52-2301065 | Шайба |
Загрузка ...
|
|
| 20 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | БолтМ16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | БолтМ6-6gх12.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 28 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 29 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 31 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 32 | Хомут35-50 | Хомут |
Загрузка ...
|
|
| 34 | ТКР0428-3300 | Прокладка |
Загрузка ...
|
|
| 35 | Рукав25х35.0-1,6 | Рукав |
Загрузка ...
|
|
| 36 | Рукав25х35.0-1,6 | Рукав |
Загрузка ...
|
|
| 37 | 3522-1205900 | Глушитель |
Загрузка ...
|
|
| 38 | 2822ДЦ-1205900 | Экран защитный |
Загрузка ...
|
|
| 39 | 3022-1205850 | Хомут |
Загрузка ...
|
|
| 40 | БолтМ10-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | БолтМ10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 43 | ШайбаС10.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 44 | Шайба10ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
