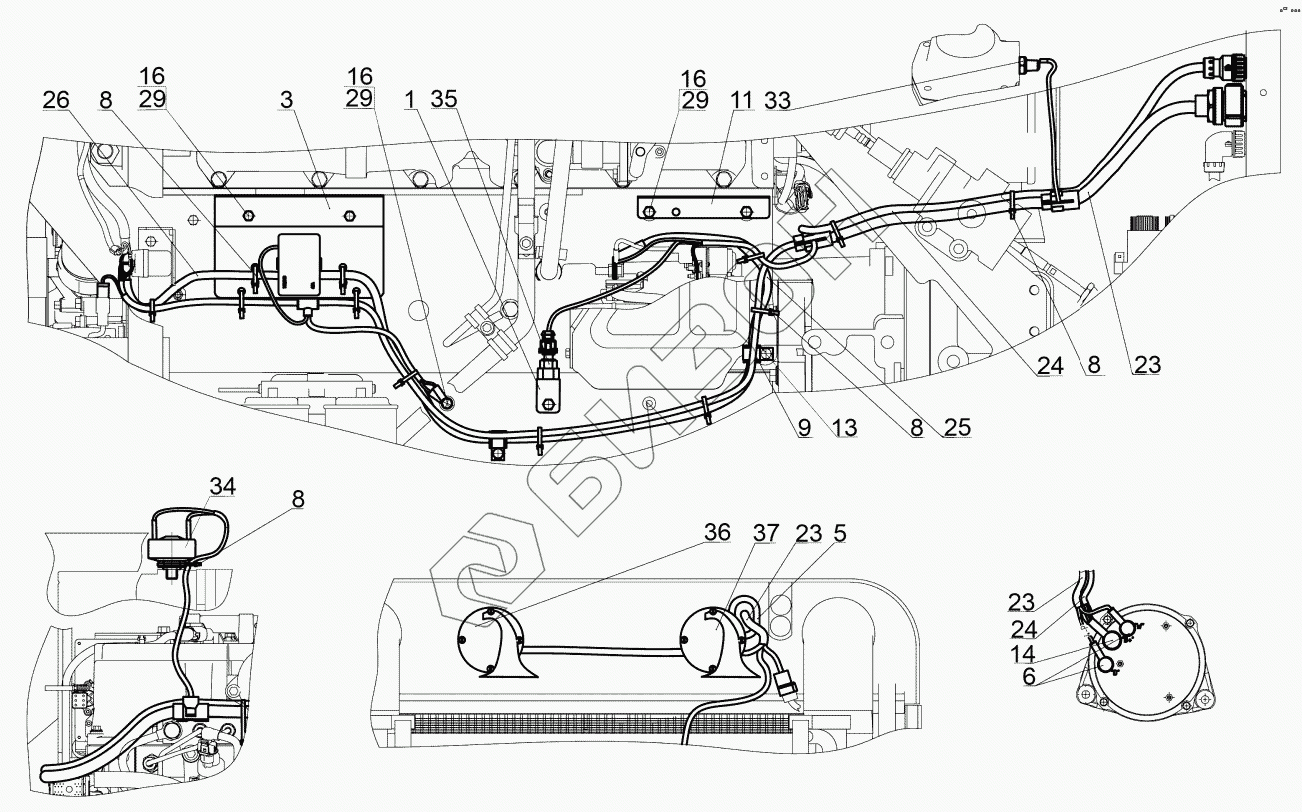

Графический каталог запасных частей к технике: МТЗ-3522. Электрооборудование по двигателю
3522-3700030
1
3
5
6
8
8
8
8
9
11
13
14
16
16
16
23
23
23
24
24
25
26
29
29
29
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-3700030 | 3522-3700030 | Электрооборудование по двигателю |
Загрузка ...
|
|
| 1 | 3022ДЦ-3828010 | Кронштейн |
Загрузка ...
|
|
| 3 | 3522-3747001 | Кронштейн |
Загрузка ...
|
|
| 5 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 6 | 54.24.445-Б | Наконечник |
Загрузка ...
|
|
| 8 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 9 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 11 | 2822ДЦ-3723001-Б | Экран |
Загрузка ...
|
|
| 13 | ППР-50 | Профиль |
Загрузка ...
|
|
| 14 | ТМ-59-6000-38 | Наконечник резиновый |
Загрузка ...
|
|
| 16 | БолтМ8-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | ВинтВ.М6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 21 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | Жгут3522ДЦ-3724365-Б | Жгут |
Загрузка ...
|
|
| 24 | Жгут925-3724045-02 | Жгут |
Загрузка ...
|
|
| 25 | Провод3522-3724381 | Провод |
Загрузка ...
|
|
| 26 | Провод3522-3724383 | Провод |
Загрузка ...
|
|
| 28 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 29 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 32 | 3722.45 | Блок предохранителей |
Загрузка ...
|
|
| 33 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) |
Загрузка ...
|
|
| 34 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) |
Загрузка ...
|
|
| 35 | 3844.15 | Датчик свечей накаливания |
Загрузка ...
|
|
| 36 | 3721.15 | Сигнал звуковой рупорный низкотональный |
Загрузка ...
|
|
| 37 | 3721.20 | Сигнал звуковой рупорный высокотональный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
