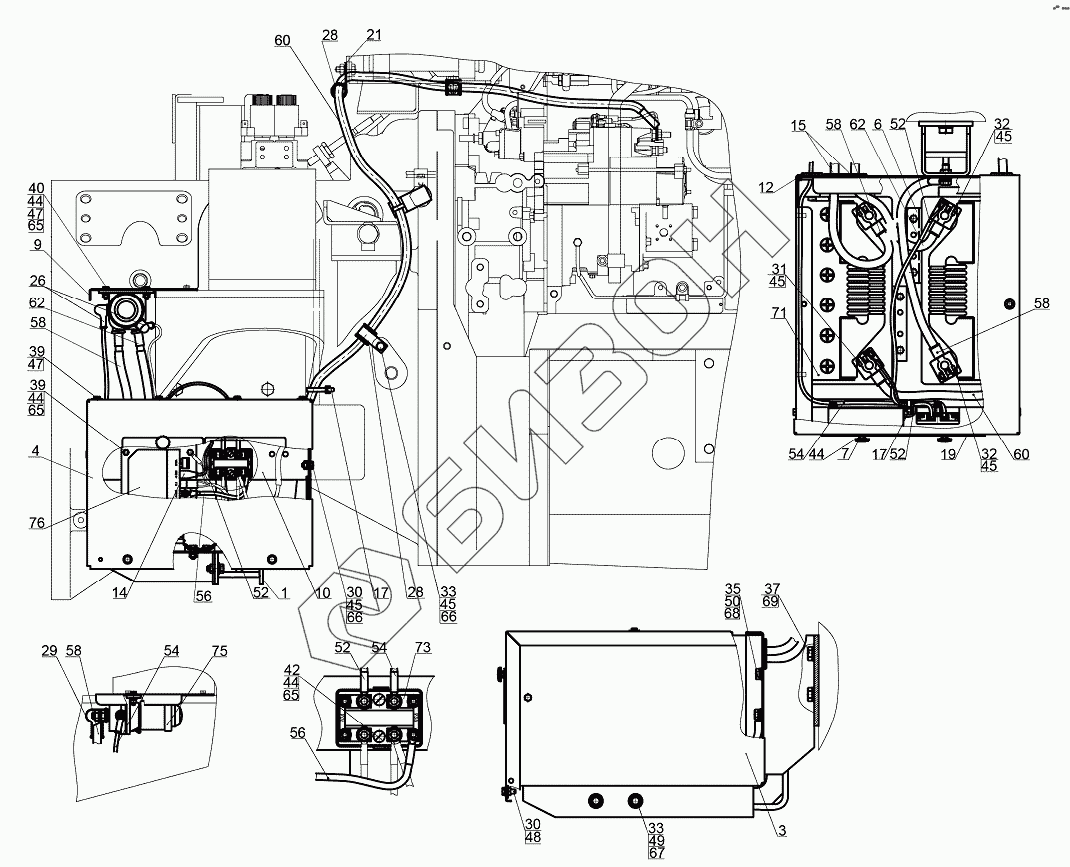

Графический каталог запасных частей к технике: МТЗ-3522. Установка батарей аккумуляторных
3522-3700080
1
3
4
6
7
9
10
12
14
15
17
17
19
21
26
28
28
29
30
30
31
32
32
33
33
35
37
39
39
40
42
44
44
44
44
45
45
45
45
45
47
47
48
49
50
52
52
52
52
54
54
54
56
56
58
58
58
58
60
60
62
62
65
65
65
66
66
67
68
69
71
73
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-3700080 | 3522-3700080 | Установка батарей аккумуляторных |
Загрузка ...
|
|
| 1 | 3522-3703010 | Опора |
Загрузка ...
|
|
| 3 | 3522-3703110 | Ящик аккумуляторный |
Загрузка ...
|
|
| 4 | 3522-3703120 | Кожух |
Загрузка ...
|
|
| 6 | 80В-3703020 | Прижим |
Загрузка ...
|
|
| 7 | 80-3805065 | Винт |
Загрузка ...
|
|
| 9 | 3522-3737001 | Кронштейн |
Загрузка ...
|
|
| 10 | 3522-3703114 | Стяжка |
Загрузка ...
|
|
| 12 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 14 | 70-3723035 | Наконечник |
Загрузка ...
|
|
| 15 | 70-3723042 | Втулка |
Загрузка ...
|
|
| 17 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 19 | 822-3801341 | Щиток |
Загрузка ...
|
|
| 21 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 23 | А37.07.011 | Лента |
Загрузка ...
|
|
| 26 | М2-14.13.238 | Чехол |
Загрузка ...
|
|
| 28 | ПР-32-04 | Уплотнитель |
Загрузка ...
|
|
| 29 | ТМ-59-6000-38 | Наконечник резиновый |
Загрузка ...
|
|
| 30 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | БолтМ16-6gх32.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | БолтМ6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | ВинтВ.М6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 44 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 45 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 47 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 48 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 49 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 50 | ШайбаС12.01.019 | Шайба |
Загрузка ...
|
|
| 52 | Провод80-3724368-Б | Провод |
Загрузка ...
|
|
| 54 | Провод1025.4-3724045 | Провод |
Загрузка ...
|
|
| 56 | Провод1221-3724383 | Провод |
Загрузка ...
|
|
| 58 | Провод1221В-3724075 | Провод |
Загрузка ...
|
|
| 60 | Провод2022-3724041 | Провод |
Загрузка ...
|
|
| 62 | Провод2522-3724044 | Провод |
Загрузка ...
|
|
| 63 | Провод2522-3724075 | Провод |
Загрузка ...
|
|
| 65 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 66 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 67 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 68 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 69 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 71 | 3703.26 | Батарея аккумуляторная 12/120 |
Загрузка ...
|
|
| 73 | 3722.55 | Блок предохранителей |
Загрузка ...
|
|
| 75 | 3737.15 | Выключатель батарей 24В дистанционный |
Загрузка ...
|
|
| 76 | 3759.10 | Преобразователь напряжения |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
