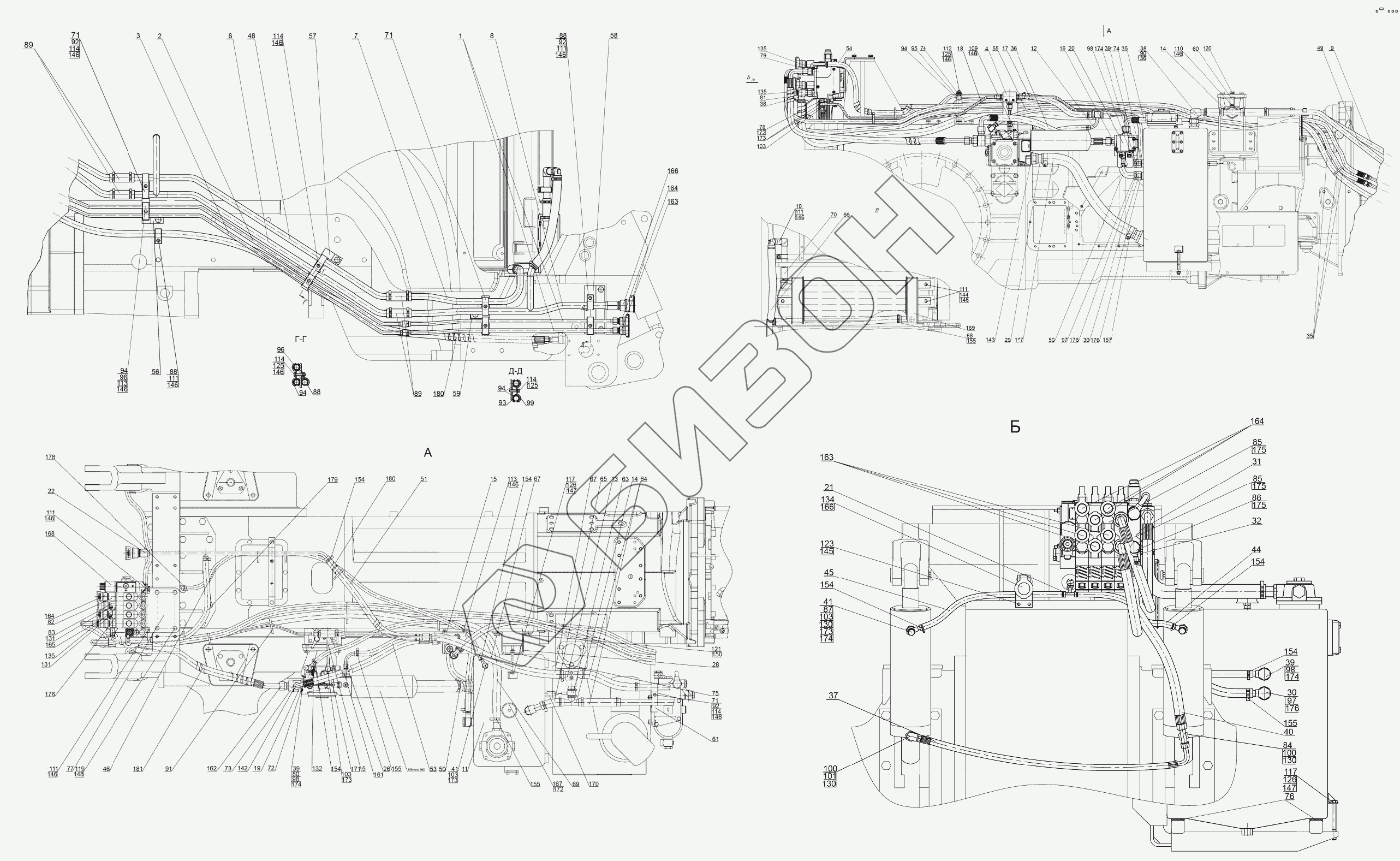

Графический каталог запасных частей к технике: МТЗ-3522. Гидроагрегаты и арматура
Р3522-4600010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
26
28
29
30
30
31
32
35
35
36
37
38
38
39
39
39
40
41
41
44
45
46
48
49
50
50
51
53
54
55
56
57
58
59
60
61
63
64
65
66
67
67
68
69
70
71
71
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
88
88
89
89
90
91
92
92
92
93
94
94
94
94
95
96
96
97
97
98
98
98
99
100
100
101
103
103
103
103
109
110
111
111
111
111
111
111
112
113
113
114
114
114
114
114
114
117
117
119
120
121
123
125
125
125
126
126
130
130
130
131
131
132
134
135
135
135
136
142
143
144
145
146
146
146
146
146
146
146
146
146
146
146
146
146
146
146
147
147
148
150
154
154
154
154
154
154
154
155
155
155
155
155
157
159
160
161
162
163
163
164
164
164
165
165
165
166
167
168
169
170
170
171
172
172
172
173
173
173
173
173
174
174
174
174
174
175
175
175
175
176
176
176
176
176
177
177
177
178
178
179
179
180
180
180
181
181
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р3522-4600010 | Р3522-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | Р3522-4607010 | Труба |
Загрузка ...
|
|
| 2 | Р3522-4607015 | Труба |
Загрузка ...
|
|
| 3 | Р3522-4607020 | Труба |
Загрузка ...
|
|
| 4 | Р3522-4607025 | Кронштейн клапана |
Загрузка ...
|
|
| 5 | Р3522-4607035 | Труба |
Загрузка ...
|
|
| 6 | Р3522-4607040 | Труба |
Загрузка ...
|
|
| 7 | Р3522-4607050 | Труба |
Загрузка ...
|
|
| 8 | Р3522-4607055 | Труба |
Загрузка ...
|
|
| 9 | Р3522-4607065 | Труба |
Загрузка ...
|
|
| 10 | Р3522-4607070 | Патрубок |
Загрузка ...
|
|
| 11 | Р3522-4608310 | Бак |
Загрузка ...
|
|
| 12 | Р3022-4607215 | Тройник |
Загрузка ...
|
|
| 13 | Р3022-4607220 | Клапан |
Загрузка ...
|
|
| 14 | Р3022-4607225 | Тройник |
Загрузка ...
|
|
| 15 | 3022-4607010 | Кронштейн |
Загрузка ...
|
|
| 16 | 3022-4607025 | Труба |
Загрузка ...
|
|
| 17 | 3022-4607030 | Труба |
Загрузка ...
|
|
| 18 | 3022-4607040 | Труба |
Загрузка ...
|
|
| 19 | 3022-4607045 | Угольник |
Загрузка ...
|
|
| 20 | 3022-4607050 | Регулятор |
Загрузка ...
|
|
| 21 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 22 | 3022-4607250 | Труба |
Загрузка ...
|
|
| 26 | 3022-4607280 | Штуцер |
Загрузка ...
|
|
| 28 | 3022-4608330 | Опора |
Загрузка ...
|
|
| 29 | 2822-4607110 | Штуцер |
Загрузка ...
|
|
| 30 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 31 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 32 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 35 | 1522В-3407100-14 | Рукав высокого давления |
Загрузка ...
|
|
| 36 | 952-4607140-08 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 37 | 680-4607140-14 | Рукав высокого давления |
Загрузка ...
|
|
| 38 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 39 | С80-4607380 | Труба |
Загрузка ...
|
|
| 40 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 41 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 44 | Р3522-4607032 | Шланг 10х18,5 |
Загрузка ...
|
|
| 45 | Р3522-4607032-01 | Шланг 10х18,5 |
Загрузка ...
|
|
| 46 | Р3522-4607032-02 | Шланг 10х18,5 |
Загрузка ...
|
|
| 48 | Р3522-4607041 | Труба |
Загрузка ...
|
|
| 49 | Р3522-4607061 | Труба |
Загрузка ...
|
|
| 50 | Р3522-4607072 | Шланг 18х27 |
Загрузка ...
|
|
| 51 | Р3522-4607072-01 | Шланг 18х27 |
Загрузка ...
|
|
| 53 | Р3522-4607074 | Шланг 14х23 |
Загрузка ...
|
|
| 54 | Р3522-4607074-01 | Шланг 14х23 |
Загрузка ...
|
|
| 55 | Р3522-4607074-02 | Шланг 14х23 |
Загрузка ...
|
|
| 56 | Р3522-4607101 | Кронштейн |
Загрузка ...
|
|
| 57 | Р3522-4607102 | Кронштейн |
Загрузка ...
|
|
| 58 | Р3522-4607103 | Кронштейн |
Загрузка ...
|
|
| 59 | Р3522-4607104 | Кронштейн |
Загрузка ...
|
|
| 60 | Р3522-4607108 | Кронштейн |
Загрузка ...
|
|
| 61 | Р3522-4607109 | Кронштейн |
Загрузка ...
|
|
| 63 | Р3022-4607201 | Шланг 25х35 |
Загрузка ...
|
|
| 64 | Р3022-4607201-01 | Шланг 25х35 |
Загрузка ...
|
|
| 65 | Р3022-4607201-05 | Шланг 25х35 |
Загрузка ...
|
|
| 66 | Р3022-4607201-06 | Шланг 25х35 |
Загрузка ...
|
|
| 67 | Р3022-4607201-07 | Шланг 25х35 |
Загрузка ...
|
|
| 68 | Р3022-4607201-08 | Шланг 25х35 |
Загрузка ...
|
|
| 69 | Р3022-4607201-09 | Шланг 25х35 |
Загрузка ...
|
|
| 70 | Р3022-4607201-10 | Шланг 25х35 |
Загрузка ...
|
|
| 71 | Р3022-4607218 | Планка |
Загрузка ...
|
|
| 72 | 3022-4607001 | Кольцо |
Загрузка ...
|
|
| 73 | 3022-4607002 | Болт |
Загрузка ...
|
|
| 74 | 3022-4607003 | Кронштейн |
Загрузка ...
|
|
| 75 | 3022-4608346 | Прокладка |
Загрузка ...
|
|
| 76 | 3022-4608347 | Прокладка |
Загрузка ...
|
|
| 77 | 2822-4607011 | Кронштейн |
Загрузка ...
|
|
| 78 | 2822-4607013 | Штуцер |
Загрузка ...
|
|
| 79 | 2822-4607014 | Штуцер |
Загрузка ...
|
|
| 80 | 2822-4607071-Б | Штуцер |
Загрузка ...
|
|
| 81 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 82 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 83 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 84 | 2522-4607061 | Тройник |
Загрузка ...
|
|
| 85 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 86 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 87 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 88 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 89 | 85-4607063 | Шланг |
Загрузка ...
|
|
| 90 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 91 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 92 | 70-4607158-02 | Прокладка |
Загрузка ...
|
|
| 93 | 70-4607156 | Планка |
Загрузка ...
|
|
| 94 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 95 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 96 | 70-3407146 | Планка |
Загрузка ...
|
|
| 97 | 40-4607037 | Болт |
Загрузка ...
|
|
| 98 | 40-4607032 | Болт |
Загрузка ...
|
|
| 99 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 100 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 101 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 103 | Д18-051 | Болт |
Загрузка ...
|
|
| 109 | БолтМ8-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 110 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 111 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 112 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 113 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 114 | БолтМ8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 117 | БолтМ10-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 119 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 120 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 121 | БолтМ16-6gх32.88.35.019 | Болт |
Загрузка ...
|
|
| 123 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 125 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 126 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 130 | Кольцо017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 131 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 132 | Кольцо019-023-25-2-4 | Кольцо |
Загрузка ...
|
|
| 134 | Кольцо021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 135 | Кольцо025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 136 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 142 | Кольцо040-044-25-1-2 | Кольцо |
Загрузка ...
|
|
| 143 | Кольцо045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 144 | ШайбаС8.01 | Шайба |
Загрузка ...
|
|
| 145 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 146 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 147 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 148 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 150 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 154 | 5000.01 | Хомут |
Загрузка ...
|
|
| 154 | 5000.01 | Хомут |
Загрузка ...
|
|
| 155 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 155 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 157 | 5100.17 | Хомут/Clamp NORMA GBS М 53/20 W2 |
Загрузка ...
|
|
| 159 | P763529 | Фильтр |
Загрузка ...
|
|
| 160 | P163323 | Фильтр |
Загрузка ...
|
|
| 161 | 0,5BarRSV12SM-WD/610044 | Клапан |
Загрузка ...
|
|
| 162 | РВДф20х42822-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 163 | 4600.11 | Муфта быстросоединяемая красная |
Загрузка ...
|
|
| 164 | 4600.12 | Муфта быстросоединяемая зеленая |
Загрузка ...
|
|
| 165 | 4600.15 | Штекер |
Загрузка ...
|
|
| 165 | 4600.15 | Штекер |
Загрузка ...
|
|
| 166 | 4600.70 | Муфта |
Загрузка ...
|
|
| 167 | ФС-01 | Фильтр - сапун ФС-01 |
Загрузка ...
|
|
| 168 | ZMS23-LSEHSR917004913 | Интегральный блок |
Загрузка ...
|
|
| 169 | 3522-4607.000-Б | Радиатор масляныйк |
Загрузка ...
|
|
| 170 | 8700250.1 | Датчик |
Загрузка ...
|
|
| 170 | 8700250.1 | Датчик |
Загрузка ...
|
|
| 171 | 8700250.2 | Датчик-гидросигнализатор ДГС-ДД-12-01-А |
Загрузка ...
|
|
| 172 | 4600.17 | Шайба М12 400-867-4490-41 |
Загрузка ...
|
|
| 172 | 4600.17 | Шайба М12 400-867-4490-41 |
Загрузка ...
|
|
| 173 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 173 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 174 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 174 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 175 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 175 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 176 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 176 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 177 | 4600.72 | Рукав. Шланг армированный |
Загрузка ...
|
|
| 177 | 4600.72 | Рукав. Шланг армированный |
Загрузка ...
|
|
| 177 | 4600.72 | Рукав. Шланг армированный |
Загрузка ...
|
|
| 178 | 4600.73 | Защита |
Загрузка ...
|
|
| 178 | 4600.73 | Защита |
Загрузка ...
|
|
| 179 | 4600.74 | Защита |
Загрузка ...
|
|
| 179 | 4600.74 | Защита |
Загрузка ...
|
|
| 180 | 4600.75 | Защита |
Загрузка ...
|
|
| 180 | 4600.75 | Защита |
Загрузка ...
|
|
| 181 | 4600.76 | Защита |
Загрузка ...
|
|
| 181 | 4600.76 | Защита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
