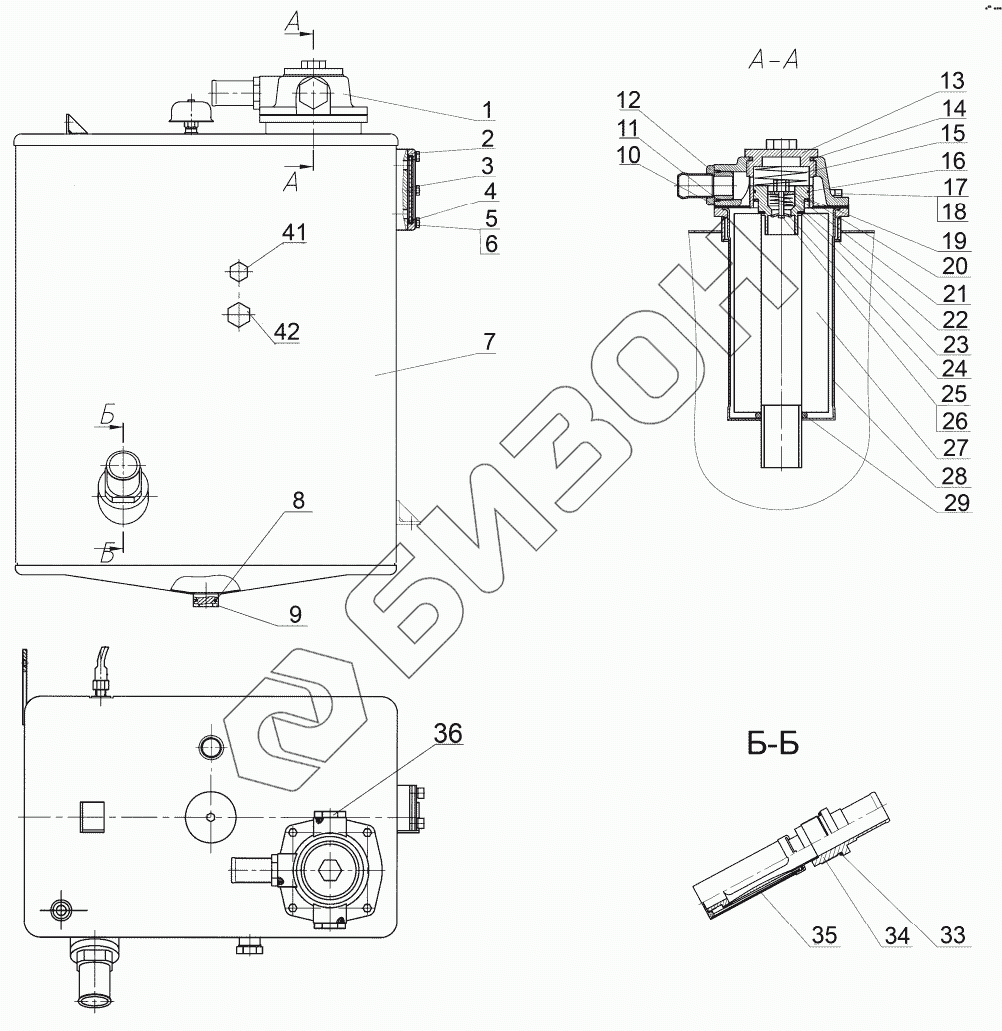

Графический каталог запасных частей к технике: МТЗ-3522. Бак гидросистемы
3022-4608310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
33
34
35
36
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-4608310 | 3022-4608310 | Бак |
Загрузка ...
|
|
| 1 | 2522-4608211 | Крышка |
Загрузка ...
|
|
| 2 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 3 | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 4 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 5 | БолтМ6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 7 | 3022-4608320 | Бак |
Загрузка ...
|
|
| 8 | 3022-4608017 | Заглушка |
Загрузка ...
|
|
| 9 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 10 | 822-4608112 | Прокладка |
Загрузка ...
|
|
| 11 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 12 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 13 | 822-4608031 | Корпус |
Загрузка ...
|
|
| 14 | 066-071-30-2-2 | Кольцо |
Загрузка ...
|
|
| 15 | 80-4608057 | Пружина |
Загрузка ...
|
|
| 16 | 055-060-30-2-2 | Кольцо |
Загрузка ...
|
|
| 17 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 19 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 20 | 822-4608032 | Кольцо |
Загрузка ...
|
|
| 21 | 822-4608041 | Клапан |
Загрузка ...
|
|
| 22 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 23 | 822-4608042 | Кольцо |
Загрузка ...
|
|
| 24 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 25 | ВинтВ1.М6-6gх40.66 | Винт В1.М6-6gх40.66 |
Загрузка ...
|
|
| 26 | ГайкаМ6-6Н.5 | Гайка М6-6Н.5 |
Загрузка ...
|
|
| 27 | ЭФОМ635-1-06 | Элемент фильтрующий ЭФОМ 635-1-06 |
Загрузка ...
|
|
| 27 | ФЭГ3-25 | Элемент фильтрующий |
Загрузка ...
|
|
| 28 | 822-4608020-А | Корпус фильтра |
Загрузка ...
|
|
| 29 | 042-050-46-2-4 | Кольцо |
Загрузка ...
|
|
| 33 | 055-060-30-2-4 | Кольцо |
Загрузка ...
|
|
| 34 | 2822-4608040 | Труба |
Загрузка ...
|
|
| 35 | 2822-4608050 | Фильтр |
Загрузка ...
|
|
| 36 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 41 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 42 | 85-4608021 | Пробка |
Загрузка ...
|
