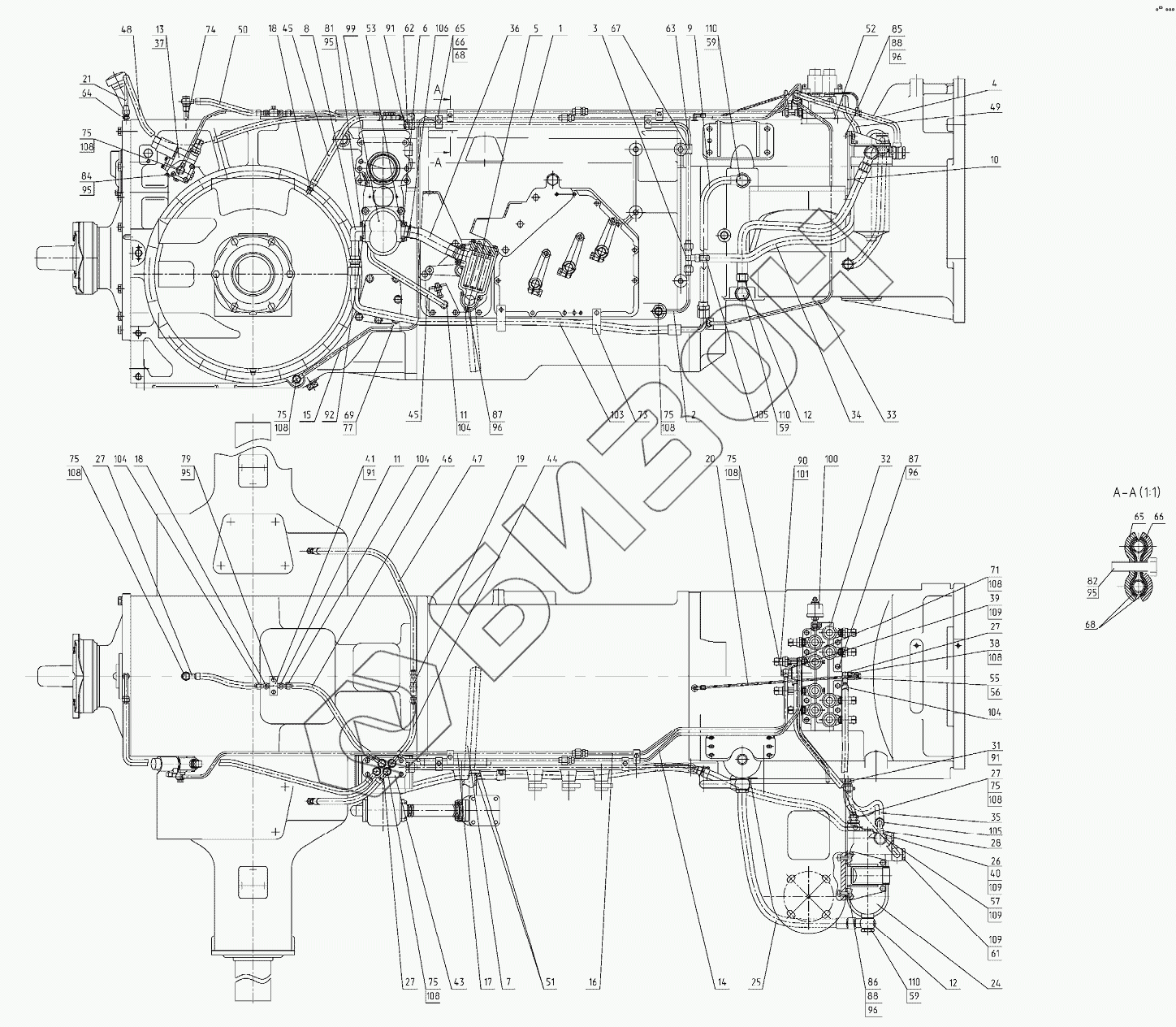

Графический каталог запасных частей к технике: МТЗ-3522. Система смазки и управления трансмиссии
3522-4637010
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
18
19
20
21
24
25
26
27
27
27
27
28
31
32
33
34
35
36
37
38
39
40
41
43
44
45
45
46
47
48
49
50
51
52
53
55
56
57
59
59
59
61
62
63
64
65
65
66
66
67
68
68
69
71
73
74
75
75
75
75
75
75
75
77
79
81
82
84
85
86
87
87
88
88
90
91
91
91
92
95
95
95
95
96
96
96
96
99
100
101
103
104
104
104
104
105
105
106
108
108
108
108
108
108
108
108
108
109
109
109
109
110
110
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-4637010 | 3522-4637010 | Система смазки и управления трансмиссии |
Загрузка ...
|
|
| 1 | 3522-4637015 | Маслопровод |
Загрузка ...
|
|
| 2 | 3522-4637020 | Маслопровод |
Загрузка ...
|
|
| 3 | 3522-4637025 | Тройник |
Загрузка ...
|
|
| 4 | 3522-4637035-Б | Маслопровод |
Загрузка ...
|
|
| 5 | 3522-4637040-Б | Фильтр магнитный |
Загрузка ...
|
|
| 6 | 3522-4637045 | Платик |
Загрузка ...
|
|
| 7 | 3522-4637050 | Маслозаборник |
Загрузка ...
|
|
| 8 | 3522-4637055 | Маслопровод |
Загрузка ...
|
|
| 9 | 3522-4637060 | Маслопровод |
Загрузка ...
|
|
| 10 | 3522-4637070 | Кронштейн |
Загрузка ...
|
|
| 11 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 12 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 13 | 2522-4212010 | Распределитель |
Загрузка ...
|
|
| 14 | 2822-2412550 | Маслопровод |
Загрузка ...
|
|
| 15 | 2822-2412560 | Маслопровод |
Загрузка ...
|
|
| 16 | 2822-4218050 | Маслопровод |
Загрузка ...
|
|
| 17 | 2822-4218055-Б | Маслопровод |
Загрузка ...
|
|
| 18 | 2822-4637065 | Дроссель |
Загрузка ...
|
|
| 19 | 2822-4637070 | Тройник |
Загрузка ...
|
|
| 20 | 2822-4637090 | Маслопровод |
Загрузка ...
|
|
| 21 | 2822-4637150 | Маслопровод |
Загрузка ...
|
|
| 24 | 3022-1716010 | Фильтр сдвоенный |
Загрузка ...
|
|
| 25 | П80-4607120-08 | Рукав высокого давления ф16х2 армированный |
Загрузка ...
|
|
| 26 | С80-4607380 | Труба |
Загрузка ...
|
|
| 27 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 28 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 31 | Е1021-4607020 | Труба |
Загрузка ...
|
|
| 32 | 2822-1712010 | Распределитель |
Загрузка ...
|
|
| 33 | 2522-1802050 | Трубопровод |
Загрузка ...
|
|
| 34 | 3522-4637027-02 | Рукав14х23-1,6 |
Загрузка ...
|
|
| 35 | 3522-4637027-03 | Рукав14х23-1,6 |
Загрузка ...
|
|
| 36 | 3522-4637028 | Рукав32х42,5-1,0 |
Загрузка ...
|
|
| 37 | 2522-4212014 | Прокладка |
Загрузка ...
|
|
| 38 | 2822-1702114 | Штуцер |
Загрузка ...
|
|
| 39 | 2822-4607051 | Болт |
Загрузка ...
|
|
| 40 | 2822-4607051-01 | Болт |
Загрузка ...
|
|
| 41 | 2822-4637076 | Плита |
Загрузка ...
|
|
| 43 | 2822-4637131-Б | Плита |
Загрузка ...
|
|
| 44 | 2822-4637132 | Рукав |
Загрузка ...
|
|
| 45 | 2822-4637132-01 | Рукав |
Загрузка ...
|
|
| 46 | 2822-4637132-02 | Рукав |
Загрузка ...
|
|
| 47 | 2822-4637132-03 | Рукав |
Загрузка ...
|
|
| 48 | 2822-4637132-04 | Рукав |
Загрузка ...
|
|
| 49 | 2822-4637132-07 | Рукав |
Загрузка ...
|
|
| 50 | 2822-4637132-06 | Рукав |
Загрузка ...
|
|
| 51 | 3522-4637059 | Прокладка |
Загрузка ...
|
|
| 52 | 2522-1712022 | Прокладка |
Загрузка ...
|
|
| 53 | 3522-4637044 | Прокладка |
Загрузка ...
|
|
| 55 | 36-1104787 | Болт |
Загрузка ...
|
|
| 56 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 57 | 40-4607032 | Болт |
Загрузка ...
|
|
| 59 | 40-4607037 | Болт |
Загрузка ...
|
|
| 61 | 40-4607051 | Болт |
Загрузка ...
|
|
| 62 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 63 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 64 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 65 | 70-3407144 | Планка |
Загрузка ...
|
|
| 66 | 70-3407146 | Планка |
Загрузка ...
|
|
| 67 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 68 | 70-4607158-01 | Прокладка |
Загрузка ...
|
|
| 69 | 70-4802043 | Кляммер |
Загрузка ...
|
|
| 71 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 73 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 74 | 2022-2409013 | Штуцер |
Загрузка ...
|
|
| 75 | Д18-051 | Болт |
Загрузка ...
|
|
| 77 | ПР-32 | Прокладка |
Загрузка ...
|
|
| 79 | БолтМ8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 81 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 84 | БолтМ8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 85 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 86 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 87 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 88 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 90 | Кольцо009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 91 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 92 | Кольцо035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 95 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 96 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 99 | 4637.03 | Насос НШ25 |
Загрузка ...
|
|
| 100 | 3829.485 | Датчик давления ДД-20М |
Загрузка ...
|
|
| 101 | 3862.306 | Датчик ДСДМ-М |
Загрузка ...
|
|
| 103 | РВДф20х22522-4607140 | Рукав высокого давления ф20х2 2522-4607140 |
Загрузка ...
|
|
| 104 | НОРМАTORRO12-20/9-C6W | Хомут |
Загрузка ...
|
|
| 105 | НОРМАTORRO16-25/9-C6W | Хомут |
Загрузка ...
|
|
| 106 | НОРМАTORRO32-50/9-C6W | Хомут НОРМА TORRO 32-50/9-C6W |
Загрузка ...
|
|
| 108 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 109 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 110 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
