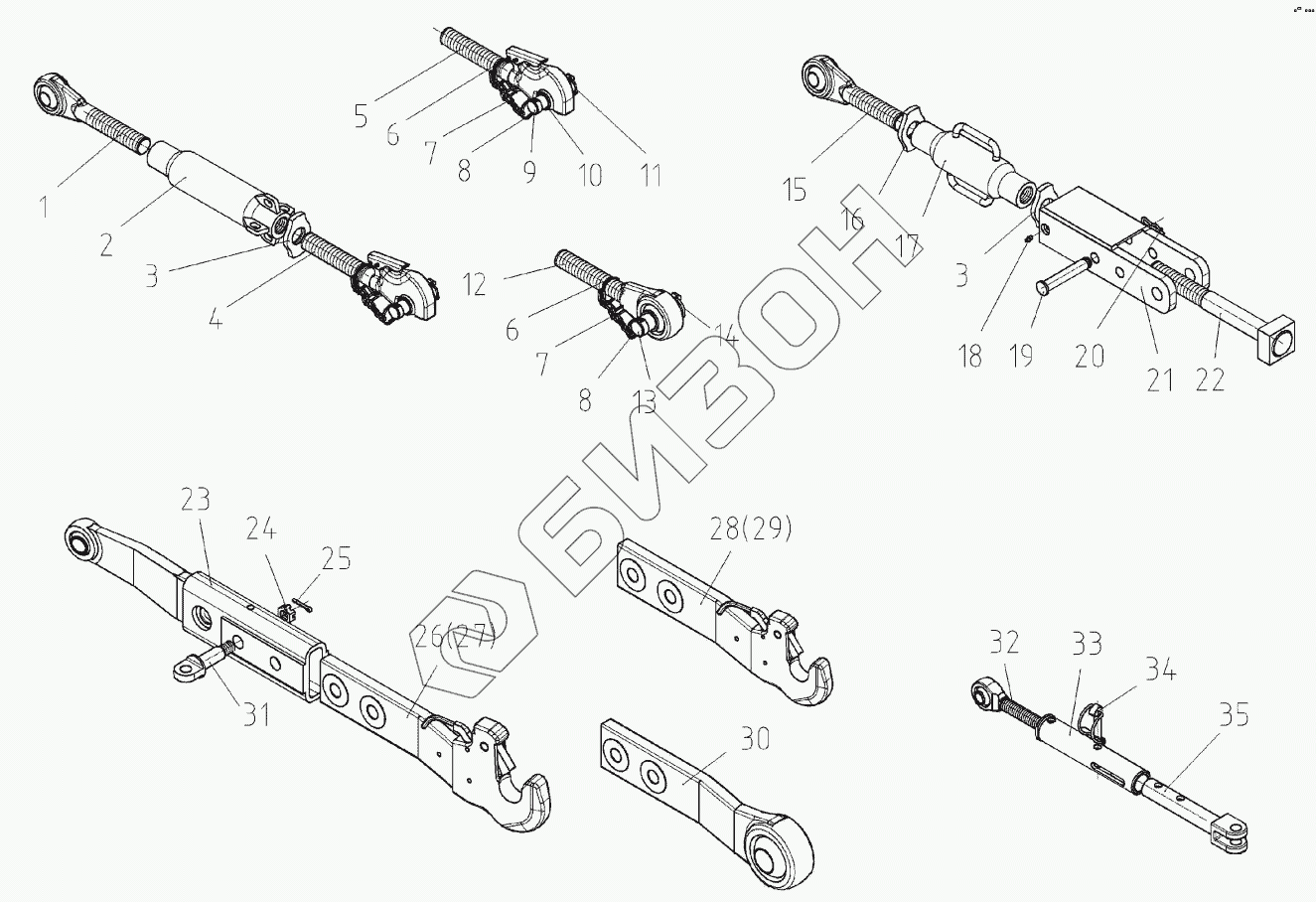

Графический каталог запасных частей к технике: МТЗ-3522. Механизм задней навески
1
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2522-4605065-01 | Винт |
Загрузка ...
|
|
| 2 | 2522-4605105 | Труба |
Загрузка ...
|
|
| 3 | 2522-4605061 | Контргайка |
Загрузка ...
|
|
| 4 | 2522-4605460 | Винт с шарниром |
Загрузка ...
|
|
| 5 | 2522-4605095 | Захват |
Загрузка ...
|
|
| 5 | 2522-4605100 | Захват |
Загрузка ...
|
|
| 6 | 2522-4605096 | Кольцо |
Загрузка ...
|
|
| 7 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 8 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 9 | 1220-4605593 | Палец |
Загрузка ...
|
|
| 10 | W1522-4605556 | Шарнир |
Загрузка ...
|
|
| 11 | А61.05.100 | Чека 9 звеньев |
Загрузка ...
|
|
| 12 | 2522-4605465 | Винт |
Загрузка ...
|
|
| 13 | 2522-4605468 | Палец |
Загрузка ...
|
|
| 14 | 2522-4605155 | Чека |
Загрузка ...
|
|
| 15 | 2522-4605065 | Винт |
Загрузка ...
|
|
| 16 | 2522-4605061-01 | Гайка |
Загрузка ...
|
|
| 17 | 2522-4605075 | Труба |
Загрузка ...
|
|
| 18 | Масленка1.3.Ц9.хр | Масленка1.3.Ц9.хр |
Загрузка ...
|
|
| 19 | 2522-4605081 | Палец |
Загрузка ...
|
|
| 20 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 21 | 2522-4605055 | Вилка |
Загрузка ...
|
|
| 22 | 2522-4605085 | Винт |
Загрузка ...
|
|
| 23 | 2522-4605040 | Тяга |
Загрузка ...
|
|
| 24 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 25 | Шплинт5х45.019 | Шплинт 5х45.019 |
Загрузка ...
|
|
| 26 | 3522-4605050-01 | Тяга с захватом Walterscheid 4к |
Загрузка ...
|
|
| 27 | 3522-4605050 | Тяга с захватом Walterscheid 4к |
Загрузка ...
|
|
| 28 | 2522-4605250-01 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 28 | 2522-4605050-01 | Тяга |
Загрузка ...
|
|
| 29 | 2522-4605050 | Тяга |
Загрузка ...
|
|
| 29 | 2522-4605250 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 30 | 2522-4605440 | Тяга с шарниром |
Загрузка ...
|
|
| 31 | 2522-4605034 | Проушина |
Загрузка ...
|
|
| 32 | 1522-4605125 | Винт |
Загрузка ...
|
|
| 33 | 1522-4605130 | Направляющая |
Загрузка ...
|
|
| 34 | 1522-4605140 | Чека |
Загрузка ...
|
|
| 35 | 1522-4605135 | Ползун |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
