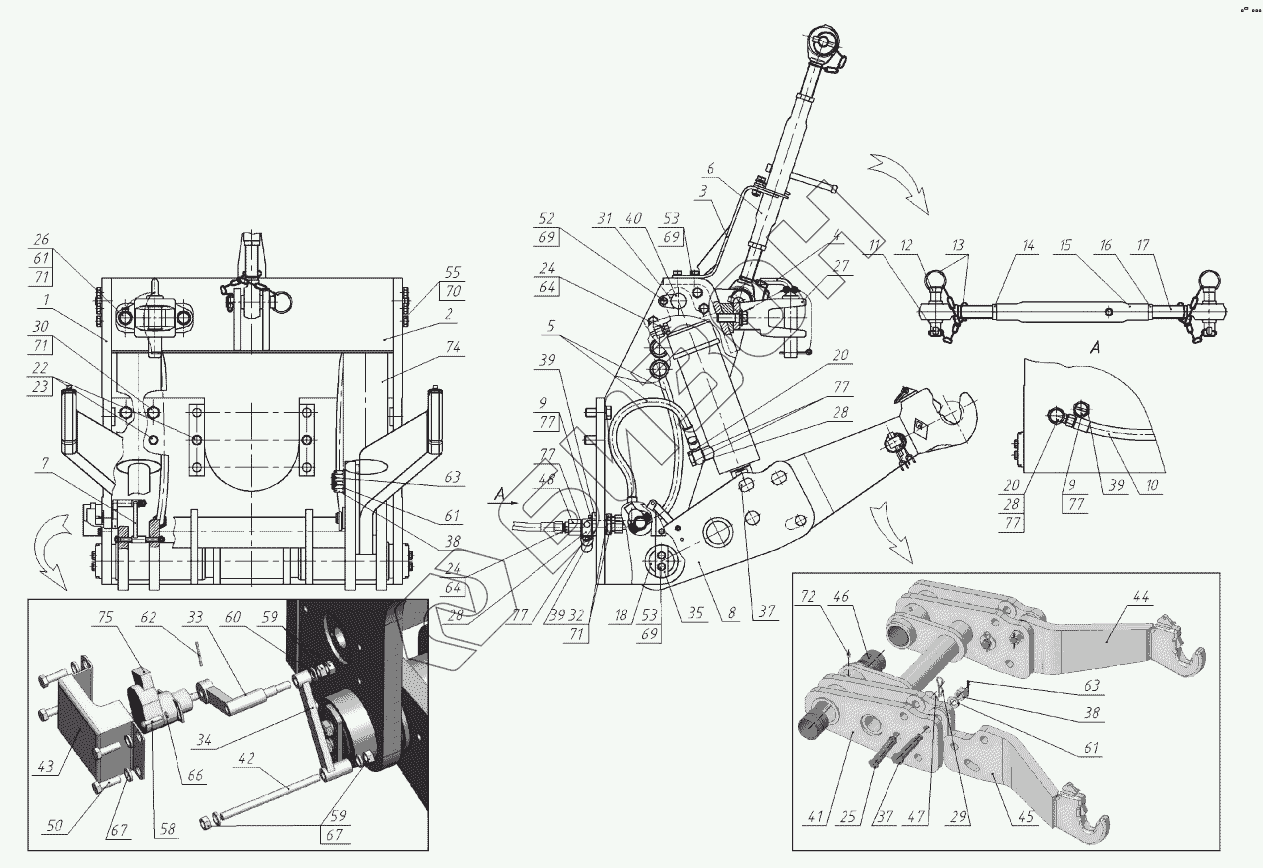

Графический каталог запасных частей к технике: МТЗ-3522. Переднее навесное устройство
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
20
20
22
23
24
24
25
26
27
28
28
28
29
30
31
32
33
34
35
37
37
38
38
39
39
39
40
41
42
43
44
45
46
47
48
50
52
53
53
55
58
59
59
60
61
61
61
62
63
63
64
64
66
67
67
69
69
69
70
71
71
71
72
74
75
77
77
77
77
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4605693 | 80-4605693 | Шарнир |
Загрузка ...
|
|
| 1 | 3520-4606015 | Кронштейн |
Загрузка ...
|
|
| 2 | 3520-4606070 | Кронштейн |
Загрузка ...
|
|
| 3 | 3520-4606080 | Кронштейн |
Загрузка ...
|
|
| 4 | 80-2806030 | Шкворень |
Загрузка ...
|
|
| 5 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 921-4606040 | Тяга |
Загрузка ...
|
|
| 7 | 3022-4606310 | Управление |
Загрузка ...
|
|
| 8 | 3522-4606025 | Блок нижних тяг |
Загрузка ...
|
|
| 9 | H.036.77.000 | Сапун |
Загрузка ...
|
|
| 10 | H.036.83.140 | Рукав высокого давления ф12,5х2 армир. |
Загрузка ...
|
|
| 11 | А61.05.100 | Чека 9 звеньев |
Загрузка ...
|
|
| 12 | А61.03.001-01 | Палец диаметр 25 мм |
Загрузка ...
|
|
| 13 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 14 | А61.02.003-01 | Контргайка |
Загрузка ...
|
|
| 15 | А61.03.100 | Труба |
Загрузка ...
|
|
| 16 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 17 | А61.02.100-05 | Винт диаметр 25 |
Загрузка ...
|
|
| 18 | 3022-4606001 | Ось |
Загрузка ...
|
|
| 20 | 40-4607032 | Болт |
Загрузка ...
|
|
| 22 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 23 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 24 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 25 | 1522-4605037 | Палец |
Загрузка ...
|
|
| 26 | 70-4605036 | Болт |
Загрузка ...
|
|
| 27 | 80-2707011 | Буксир передний |
Загрузка ...
|
|
| 28 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 29 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 30 | 680-2707024 | Болт |
Загрузка ...
|
|
| 31 | 1220-4605504 | Пластина |
Загрузка ...
|
|
| 32 | 1321-2707013 | Гайка |
Загрузка ...
|
|
| 33 | 3022-4606315 | Кронштейн |
Загрузка ...
|
|
| 34 | 3022-4606325 | Рычаг |
Загрузка ...
|
|
| 35 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 37 | 2022-4606004-01 | Палец |
Загрузка ...
|
|
| 38 | 2522-6700028 | Гайка |
Загрузка ...
|
|
| 39 | 2822-4606061 | Переходник |
Загрузка ...
|
|
| 40 | 3022-4606005 | Палец |
Загрузка ...
|
|
| 41 | 3522-4606030 | Рамка нижних тяг |
Загрузка ...
|
|
| 42 | 3022-4606301 | Ось |
Загрузка ...
|
|
| 43 | 3022-4606316 | Колпак |
Загрузка ...
|
|
| 44 | 3522-4606035 | Тяга |
Загрузка ...
|
|
| 45 | 3522-4606035-01 | Тяга |
Загрузка ...
|
|
| 46 | 70-4605032 | Втулка |
Загрузка ...
|
|
| 47 | 70-4605304-Б | Шайба |
Загрузка ...
|
|
| 48 | С80-4607223 | Штуцер |
Загрузка ...
|
|
| 50 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | БолтМ12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | БолтМ16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | ВинтВ.М5-6gx22.58.019 | Винт |
Загрузка ...
|
|
| 59 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 60 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 61 | ШайбаС20.01.019 | Шайба |
Загрузка ...
|
|
| 62 | Шплинт2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 63 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 64 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 67 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 69 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 70 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 71 | Шайба20ОТ | Шайба |
Загрузка ...
|
|
| 72 | 915503 | Масленка 1.3.Ц9.хр. |
Загрузка ...
|
|
| 74 | 4600.06 | Цилиндр |
Загрузка ...
|
|
| 75 | 577039 | Датчик позиционный R917005165 |
Загрузка ...
|
|
| 77 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
