Графический каталог запасных частей к технике: МТЗ-3522. Захват Walterscheid 2кат., 3кат.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9

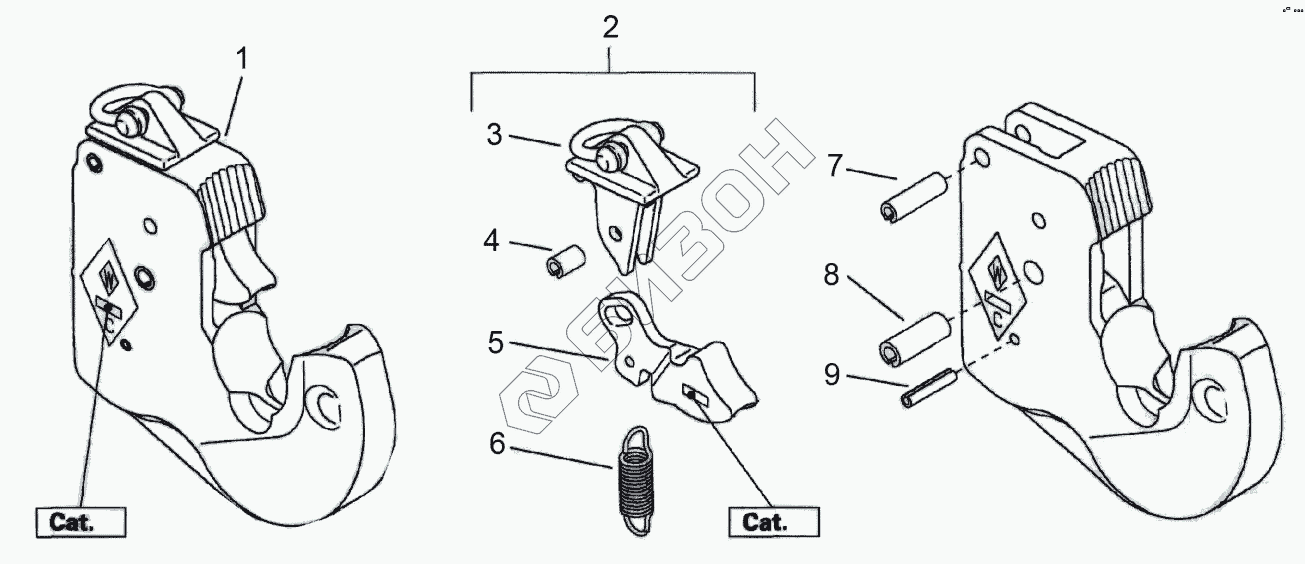

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 574934 Захват нижний 204586
Загрузка ...
1 574935 Захват нижний
Загрузка ...
2 506618 Комплект защелки С 200001
Загрузка ...
2 506619 Комплект защелки С 200002
Загрузка ...
3 506620 Крышка приводного механизма 200029
Загрузка ...
3 506621 Крышка приводного механизма 200030
Загрузка ...
4 506622 Пружинный штифт 8х16 308511
Загрузка ...
4 506627 Пружинный штифт 8х18 309988
Загрузка ...
5 506623 Защелка С 308515
Загрузка ...
5 506626 Защелка С 308578
Загрузка ...
6 506625 Пружина 308524
Загрузка ...
6 506625 Пружина 308524
Загрузка ...
7 506628 Пружинный штифт 10х32 099432
Загрузка ...
7 506624 Пружинный штифт 10х36 308520
Загрузка ...
8 506628 Пружинный штифт 10х32 099432
Загрузка ...
8 506630 Пружинный штифт 13х36 099599
Загрузка ...
9 506631 Пружинный штифт 6х28 010486
Загрузка ...
9 506629 Пружинный штифт 6х32 099435
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
