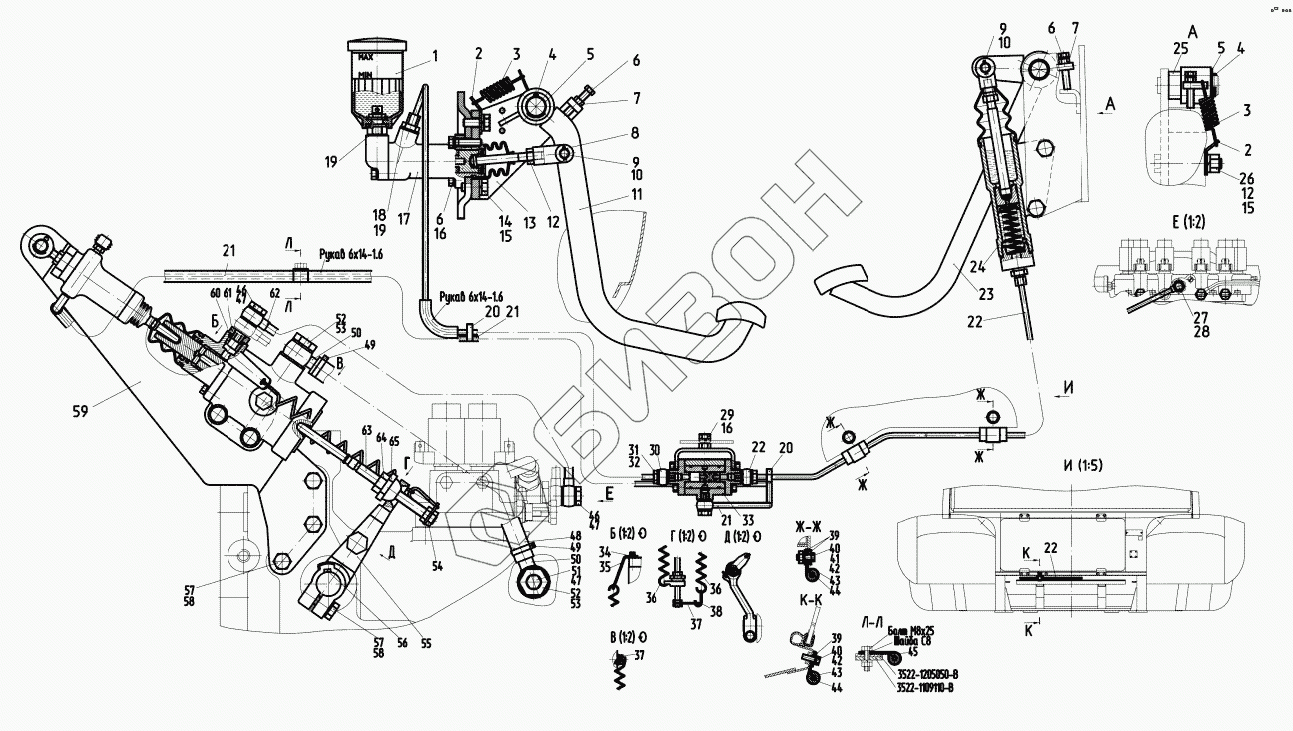

Графический каталог запасных частей к технике: МТЗ-3522. Управление сцеплением
3522-1602010
3522-1205050-В
3522-1109110-В
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
9
9
10
10
11
12
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
39
40
40
41
42
42
43
43
44
44
45
46
46
47
47
47
48
49
49
50
50
51
52
52
53
53
54
55
56
57
57
58
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1602010 | 3522-1602010 | Управление сцеплением |
Загрузка ...
|
|
| 3522-1205050-В | 3522-1205050-В | Кронштейн |
Загрузка ...
|
|
| 3522-1109110-В | 3522-1109110-В | Кронштейн |
Загрузка ...
|
|
| 1 | 822-1602120 | Бачок |
Загрузка ...
|
|
| 2 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 3 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 4 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 5 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 6 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 9 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 10 | Палец12х32 | Палец |
Загрузка ...
|
|
| 11 | 1522-1602090-Б | Педаль |
Загрузка ...
|
|
| 12 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | 1522-1602030-Б | Кронштейн |
Загрузка ...
|
|
| 14 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 16 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 17 | 2022-1602810 | Цилиндр главный |
Загрузка ...
|
|
| 18 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 19 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 20 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 21 | 3522-1602280 | Трубопровод |
Загрузка ...
|
|
| 22 | 2822-1602180 | Трубопровод |
Загрузка ...
|
|
| 23 | 1522В-1602040 | Педаль |
Загрузка ...
|
|
| 24 | 1221В-1602610 | Цилиндр главный |
Загрузка ...
|
|
| 25 | 70-1723032 | Втулка |
Загрузка ...
|
|
| 26 | БолтМ10-6gх75.88.35.019 | Болт М10-6gх75.88.35.019 |
Загрузка ...
|
|
| 27 | 240-1111103 | Болт |
Загрузка ...
|
|
| 28 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 29 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 2822-1602595 | Трубопровод |
Загрузка ...
|
|
| 31 | 36-1104787 | Болт |
Загрузка ...
|
|
| 32 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 33 | 2822-1602100-Б | Кран |
Загрузка ...
|
|
| 34 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 35 | 3522-1602116-Б | Ушко |
Загрузка ...
|
|
| 36 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 37 | 3522-1602116 | Ушко |
Загрузка ...
|
|
| 38 | 70-3514094 | Крюк |
Загрузка ...
|
|
| 39 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 40 | БолтМ6-6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 43 | 70-1115012-03 | Хомутик |
Загрузка ...
|
|
| 44 | Рукав6х14-1,6 | Рукав 6х14-1,6 |
Загрузка ...
|
|
| 45 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 46 | 240-1111103 | Болт |
Загрузка ...
|
|
| 47 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 48 | 2522-1602711 | Шланг |
Загрузка ...
|
|
| 49 | ХС-21 | Хомут |
Загрузка ...
|
|
| 50 | С80-4607380 | Труба |
Загрузка ...
|
|
| 51 | 1021-2412004 | Пробка |
Загрузка ...
|
|
| 52 | 2522-3503114 | Болт |
Загрузка ...
|
|
| 53 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 54 | ГайкаМ12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 55 | 3522-1601225 | Рычаг |
Загрузка ...
|
|
| 56 | Шпонка8х11 | Шпонка |
Загрузка ...
|
|
| 57 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 59 | 3522-1602050 | Гидроусилитель |
Загрузка ...
|
|
| 60 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 61 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 62 | 3522-1602070 | Трубопровод |
Загрузка ...
|
|
| 63 | 142-1602567 | Толкатель |
Загрузка ...
|
|
| 64 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 |
Загрузка ...
|
|
| 65 | 142-1602568 | Гайка сферическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
