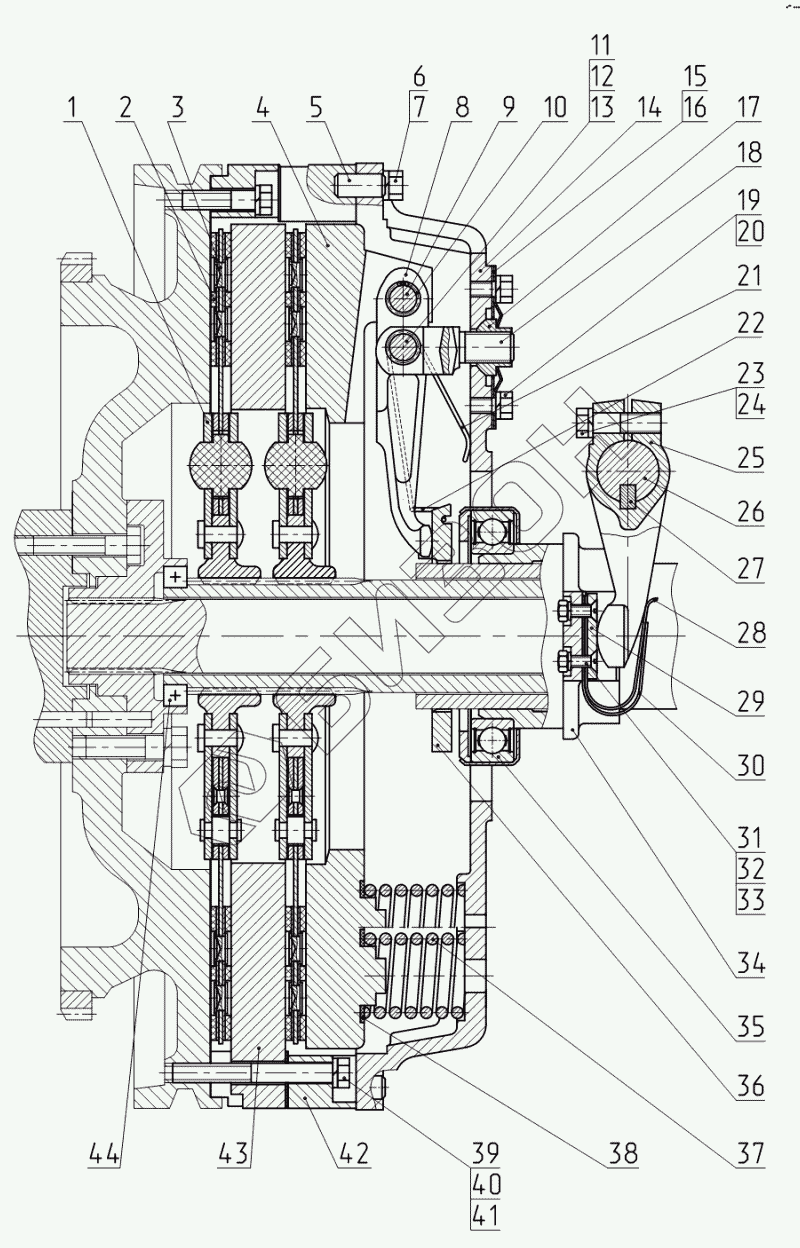

Графический каталог запасных частей к технике: МТЗ-3522. Установка сцепления
2522-1601090
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-1601090 | 2522-1601090 | Диск сцепления |
Загрузка ...
|
|
| 1 | 2522-1601130 | Диск ведомый |
Загрузка ...
|
|
| 2 | GBV156400(7650861d) | Сегмент |
Загрузка ...
|
|
| 3 | TT27050914 | Заклепка |
Загрузка ...
|
|
| 4 | 2522-1601093 | Диск нажимной |
Загрузка ...
|
|
| 5 | 50-1002034 | Штифт |
Загрузка ...
|
|
| 6 | БолтМ10-6gx35.88.35.019 | Болт М10-6gx35.88.35.019 |
Загрузка ...
|
|
| 7 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 8 | 2522-1601094 | Рычаг отжимной |
Загрузка ...
|
|
| 9 | 2522-1601114 | Ось рычага |
Загрузка ...
|
|
| 10 | Ролик2х19,8А3 | Ролик 2х19,8 А3 |
Загрузка ...
|
|
| 11 | 2522-1601096 | Ось вилки |
Загрузка ...
|
|
| 12 | 2522-1601099 | Шайба |
Загрузка ...
|
|
| 13 | КольцоС14 | Кольцо С14 |
Загрузка ...
|
|
| 14 | 2522-1601122 | Диск опорный |
Загрузка ...
|
|
| 15 | 2522-1601111 | Пластина |
Загрузка ...
|
|
| 16 | 2522-1601112 | Пластина |
Загрузка ...
|
|
| 17 | 2522-1601109 | Гайка регулировочная |
Загрузка ...
|
|
| 18 | 2522-1601097 | Вилка |
Загрузка ...
|
|
| 19 | БолтМ8-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 21 | 2522-1601083 | Пружина |
Загрузка ...
|
|
| 22 | 2522-1601117 | Петля |
Загрузка ...
|
|
| 23 | БолтМ10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 25 | 2522-1601203 | Вилка |
Загрузка ...
|
|
| 26 | 2522-1601215-Б | Вал |
Загрузка ...
|
|
| 27 | Шпонка8х11 | Шпонка |
Загрузка ...
|
|
| 28 | 2522-1601188 | Пружина |
Загрузка ...
|
|
| 29 | 2522-1601187 | Пластина опорная |
Загрузка ...
|
|
| 30 | 2522-1601191 | Пластина |
Загрузка ...
|
|
| 31 | ВинтВ.М6-6gx20.58.019 | Винт В.М6-6gx20.58.019 |
Загрузка ...
|
|
| 32 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 34 | 3522-1601180 | Отводка |
Загрузка ...
|
|
| 34 | 3522-1601185 | Отводка |
Загрузка ...
|
|
| 35 | 2522-1601190-А | Подшипник |
Загрузка ...
|
|
| 36 | 2522-1601119 | Кольцо опорное |
Загрузка ...
|
|
| 37 | 85-1601115 | Пружина |
Загрузка ...
|
|
| 38 | 85-1601118-Б | Шайба изолирующая |
Загрузка ...
|
|
| 39 | БолтМ10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | БолтМ10-6gx85.88.35.019 | Болт М10-6gx85.88.35.019 |
Загрузка ...
|
|
| 41 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 42 | 3022-1601091 | Проставка |
Загрузка ...
|
|
| 43 | 3022-1601092 | Диск средний |
Загрузка ...
|
|
| 44 | SKF61910-2RS1 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
