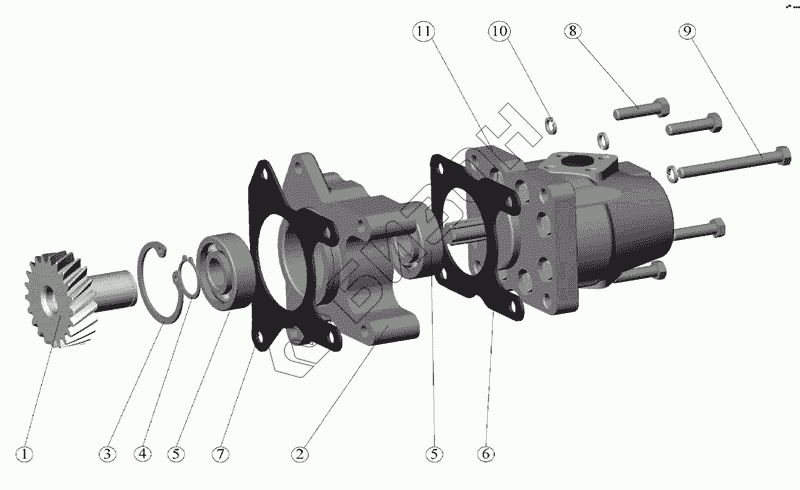

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Установка насоса шестеренного

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
240-1022040 240-1022040 Установка гидронасоса
Загрузка ...
240-1022030 240-1022030 Привод гидронасоса (1, 3-6)
Загрузка ...
1 240-1022061-Б Шестерня
Загрузка ...
2 240-1022069 Корпус
Загрузка ...
3 240-1307064-01 Кольцо
Загрузка ...
4 В25 Кольцо
Загрузка ...
5 205К Шарикоподшипник
Загрузка ...
6 240-1022062 Прокладка
Загрузка ...
7 240-1022075-А1 Прокладка
Загрузка ...
8 M8-6gx30 Болт
Загрузка ...
9 M8-6gx70 Болт
Загрузка ...
10 8 65Г 06 Шайба
Загрузка ...
11 НТТТ10Ж-3-04Л Насос шестеренный
Загрузка ...
11 НШ14 Насос шестеренный
Загрузка ...
11 НПП6 Насос шестеренный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
