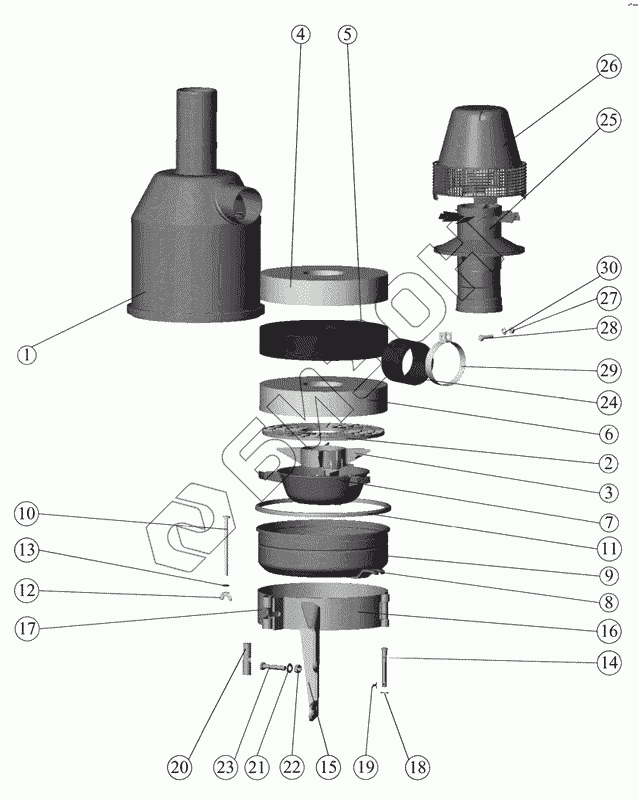

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Установка воздухоочистителя
240-1109010-А-16
240-1109010-А-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1109010-А-16 | 240-1109010-А-16 | Установка воздухоочистителя (Д-244) |
Загрузка ...
|
|
| А53.21.000 | А53.21.000 | Моноциклон |
Загрузка ...
|
|
| 240-1109010-А-15 | 240-1109010-А-15 | Установка воздухоочистителя |
Загрузка ...
|
|
| 240-1109255-01 | 240-1109255-01 | Поддон (Д-244) |
Загрузка ...
|
|
| 240-1109015-А-09 | 240-1109015-А-09 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 240-1109015-А-08 | 240-1109015-А-08 | Воздухоочиститель |
Загрузка ...
|
|
| 1 | 240-1109035-А2-09 | Корпус воздухоочистителя |
Загрузка ...
|
|
| 2 | 240-1109095 | Обойма |
Загрузка ...
|
|
| 3 | 240-1109096-Б1 | Стопор обоймы |
Загрузка ...
|
|
| 4 | 240-1109165 | Элемент фильтрующий |
Загрузка ...
|
|
| 5 | 240-1109166-Б | Элемент фильтрующий |
Загрузка ...
|
|
| 6 | 240-1109167-Б | Элемент фильтрующий |
Загрузка ...
|
|
| 7 | 240-1109254-В | Ванна масляная |
Загрузка ...
|
|
| 8 | 240-1109280 | Кронштейн |
Загрузка ...
|
|
| 9 | 240-1109255 | Поддон |
Загрузка ...
|
|
| 10 | 240-1109262 | Болт |
Загрузка ...
|
|
| 11 | 240-1109306 | Кольцо |
Загрузка ...
|
|
| 12 | М6-6Н.45Л | Гайка-барашек |
Загрузка ...
|
|
| 13 | 6.01.08КП | Шайба |
Загрузка ...
|
|
| 14 | 50-1109296-Б | Палец |
Загрузка ...
|
|
| 15 | 240-1109290-Б1 | Кронштейн |
Загрузка ...
|
|
| 16 | 240-1109299 | Хомут |
Загрузка ...
|
|
| 17 | РД 63-74-75-0.2 | Рукав-деталь |
Загрузка ...
|
|
| 18 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 19 | 3.2X18.019 | Шплинт |
Загрузка ...
|
|
| 20 | 50Л-1109301-Б | Палец |
Загрузка ...
|
|
| 21 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 22 | М8-6Н | Гайка |
Загрузка ...
|
|
| 23 | M8-6gX 45 | Болт |
Загрузка ...
|
|
| 24 | А53.21.001 | Патрубок |
Загрузка ...
|
|
| 26 | А53.21.002 | Колпак |
Загрузка ...
|
|
| 29 | ХС-71.016 | Хомут стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
