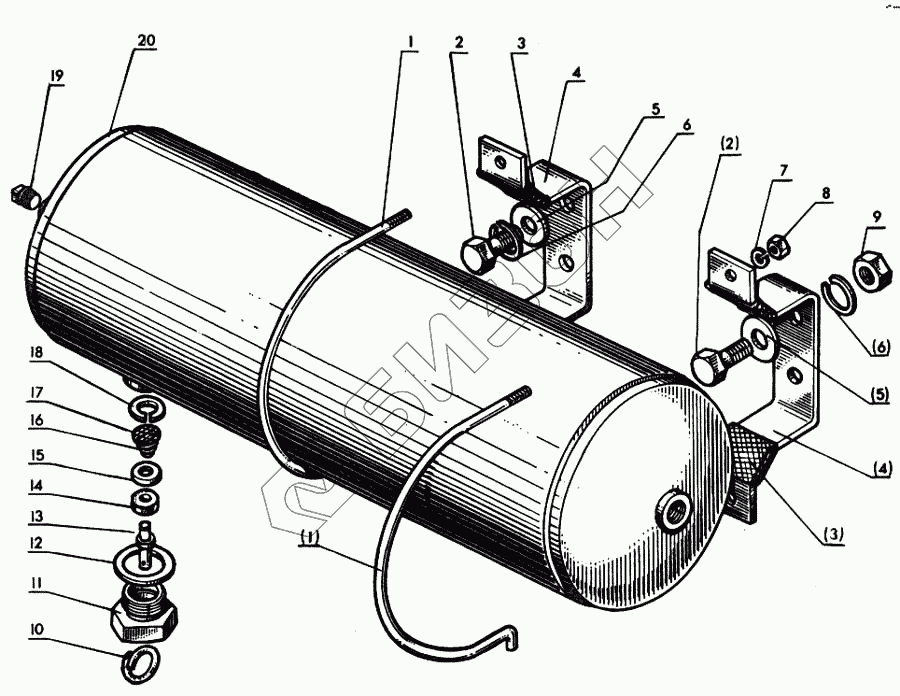

Графический каталог запасных частей к технике: МТЗ-80. Баллон
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3513110 | 85-3513110 | Клапан в сборе |
Загрузка ...
|
|
| 1 | В50-3513032 | Хомут |
Загрузка ...
|
|
| 2 | Болт М16-6gх32.88.35.019 ГОСТ 7796-70 | Болт М16-6gх32.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 3 | ПР43-01 | Уплотнитель |
Загрузка ...
|
|
| 4 | В50-3513025-А | Кронштейн |
Загрузка ...
|
|
| 5 | Шайба 16.01.019 ГОСТ 6958-68 | Шайба 16.01.019 ГОСТ 6958-68 |
Загрузка ...
|
|
| 6 | Шайба 16ОТ ОСТ 37.001.115-75 | Шайба 16ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 7 | Шайба 6Т ОСТ 37.001.115-75 | Шайба 6Т ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 8 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | Гайка М16.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 11 | 85-3513114 | Корпус |
Загрузка ...
|
|
| 12 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 13 | 85-3513116 | Толкатель |
Загрузка ...
|
|
| 14 | 85-3513113 | Клапан |
Загрузка ...
|
|
| 15 | 85-3513112 | Тарелка |
Загрузка ...
|
|
| 16 | 85-3513111 | Пружина |
Загрузка ...
|
|
| 17 | 85-3513117 | Фильтр |
Загрузка ...
|
|
| 18 | Кольцо Б16 ГОСТ 13943-68 | Кольцо Б16 ГОСТ 13943-68 |
Загрузка ...
|
|
| 19 | Пробка КГ 3/8" | Пробка КГ 3/8" |
Загрузка ...
|
|
| 20 | 85-3513010 | Баллон |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
