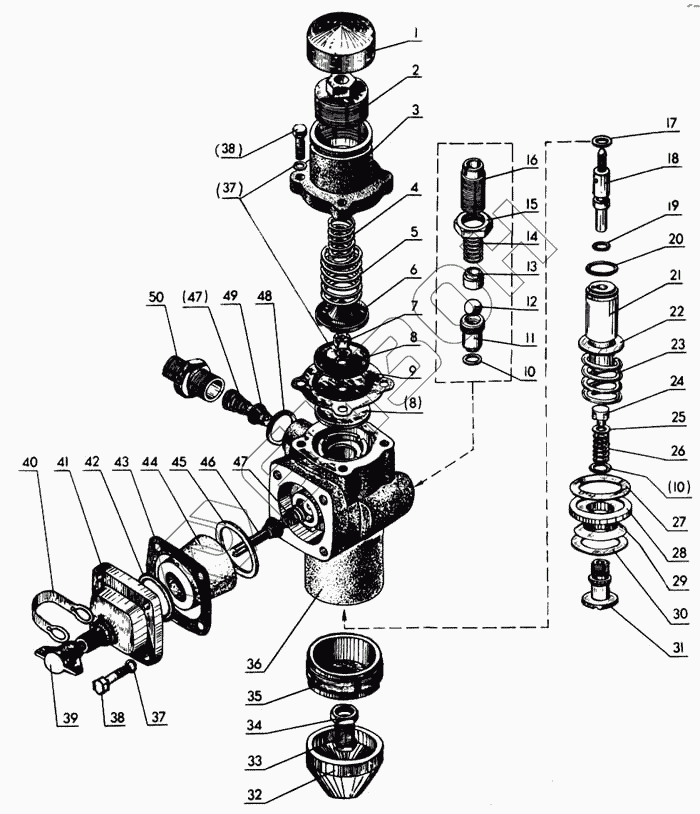

Графический каталог запасных частей к технике: МТЗ-80. Регулятор давления
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.51.700 | А29.51.700 | Поршень в сборе |
Загрузка ...
|
|
| А29.51.130 | А29.51.130 | Клапан разгрузочный в сборе |
Загрузка ...
|
|
| А29.51.000-Б | А29.51.000-Б | Регулятор давления в сборе |
Загрузка ...
|
|
| 1 | А29.51.025 | Колпак |
Загрузка ...
|
|
| 2 | А29.51.015 | Крышка |
Загрузка ...
|
|
| 3 | А29.51.041 | Корпус |
Загрузка ...
|
|
| 4 | А29.51.018-Б | Пружина |
Загрузка ...
|
|
| 5 | А29.51.017-А | Пружина |
Загрузка ...
|
|
| 6 | А29.51.019 | Шайба |
Загрузка ...
|
|
| 7 | Гайка М6-6Н.6.01 ГОСТ 5915-70 | Гайка М6-6Н.6.01 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | А29.51.022 | Шайба |
Загрузка ...
|
|
| 9 | А29.51.042 | Диафрагма |
Загрузка ...
|
|
| 10 | Кольцо 010-014-25-2-3 ГОСТ 18829-73 | Кольцо 010-014-25-2-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 11 | А29.51.038 | Седло |
Загрузка ...
|
|
| 12 | Шарик 10-40 ГОСТ 3722-81 | Шарик 10-40 ГОСТ 3722-81 |
Загрузка ...
|
|
| 13 | А29.51.902 | Сухарь |
Загрузка ...
|
|
| 14 | 120-3513060 | Пружина |
Загрузка ...
|
|
| 15 | 120-3513063 | Гайка |
Загрузка ...
|
|
| 16 | 120-3513062 | Винт |
Загрузка ...
|
|
| 17 | А29.51.021 | Шайба |
Загрузка ...
|
|
| 18 | А29.51.005 | Поршень |
Загрузка ...
|
|
| 19 | Кольцо 006-010-25-1-3 ГОСТ 18829-73 | Кольцо 006-010-25-1-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 20 | Кольцо 016-020-25-1-3 ГОСТ 18829-73 | Кольцо 016-020-25-1-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 21 | А29.51.109 | Поршень |
Загрузка ...
|
|
| 22 | А29.51.118 | Шайба |
Загрузка ...
|
|
| 23 | 50-1702137-Б | Пружина |
Загрузка ...
|
|
| 24 | А29.51.119 | Клапан |
Загрузка ...
|
|
| 25 | А29.51.120 | Шайба |
Загрузка ...
|
|
| 26 | А29.51.103-А | Пружина |
Загрузка ...
|
|
| 27 | А29.51.040 | Прокладка |
Загрузка ...
|
|
| 28 | А29.51.111 | Седло |
Загрузка ...
|
|
| 29 | А29.51.108 | Втулка |
Загрузка ...
|
|
| 30 | А29.51.115 | Шайба |
Загрузка ...
|
|
| 31 | А29.51.117 | Стержень |
Загрузка ...
|
|
| 32 | А29.51.032 | Насадка |
Загрузка ...
|
|
| 33 | Болт М10-6gх30.58.019 ГОСТ 7796-70 | Болт М10-6gх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | Гайка М10-6Н.019 ГОСТ 15522-70 | Гайка М10-6Н.019 ГОСТ 15522-70 |
Загрузка ...
|
|
| 35 | А29.51.033 | Крышка |
Загрузка ...
|
|
| 36 | А29.51.110 | Корпус |
Загрузка ...
|
|
| 37 | Шайба 6 65Г 016 ГОСТ 6402-70 | Шайба 6 65Г 016 ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 39 | А29.51.024 | Гайка-барашек |
Загрузка ...
|
|
| 40 | А29.51.031 | Петля |
Загрузка ...
|
|
| 41 | А29.51.034 | Крышка |
Загрузка ...
|
|
| 42 | Кольцо 024-030-36-2-3 ГОСТ 18829-73 | Кольцо 024-030-36-2-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 43 | А29.51.035 | Прокладка |
Загрузка ...
|
|
| 44 | А29.51.004-01 | Фильтр |
Загрузка ...
|
|
| 45 | А29.51.002 | Прокладка |
Загрузка ...
|
|
| 46 | А29.51.300 | Клапан |
Загрузка ...
|
|
| 47 | 127-3514238 | Пружина |
Загрузка ...
|
|
| 48 | А29.51.009 | Прокладка |
Загрузка ...
|
|
| 49 | А29.51.200 | Клапан |
Загрузка ...
|
|
| 50 | А29.51.008 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
