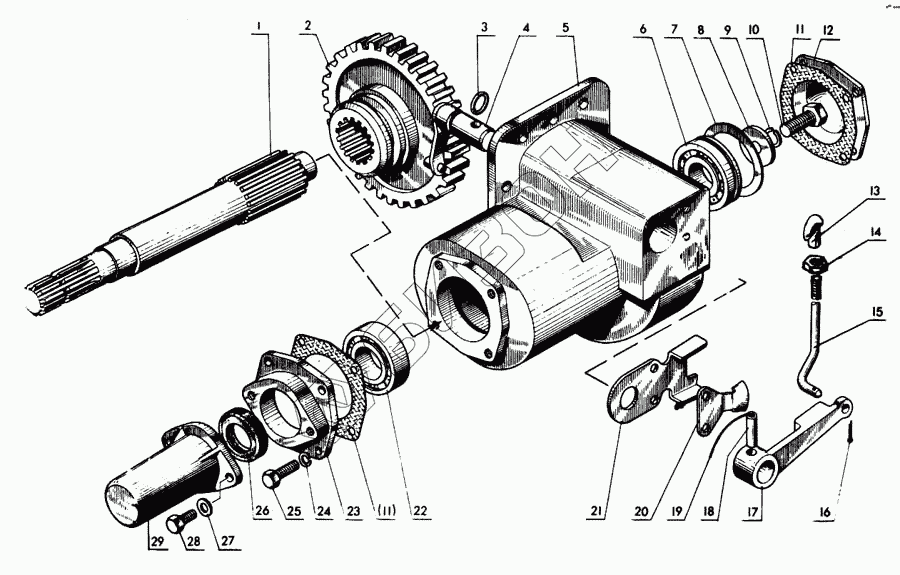

Графический каталог запасных частей к технике: МТЗ-80. Боковой вал отбора мощности
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-4204010-01 | 50-4204010-01 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе |
Загрузка ...
|
|
| 50-4204010 | 50-4204010 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе |
Загрузка ...
|
|
| 1 | 50-4204022 | Вал с 8-шлицевым хвостовиком |
Загрузка ...
|
|
| 2 | Ф50-4204026 | Шестерня |
Загрузка ...
|
|
| 3 | 50-3406031-04 | Кольцо |
Загрузка ...
|
|
| 4 | 50-4204040 | Валик |
Загрузка ...
|
|
| 5 | 50-4204015-Б | Корпус |
Загрузка ...
|
|
| 6 | Подшипник 208А ГОСТ 8338-75 | Подшипник 208А ГОСТ 8338-75 |
Загрузка ...
|
|
| 7 | Кольцо КСП-72 ГОСТ 2893-73 | Кольцо КСП-72 ГОСТ 2893-73 |
Загрузка ...
|
|
| 8 | 50-1601038 | Шайба нажимная |
Загрузка ...
|
|
| 9 | 252137-П2 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | 50-1601091-01 | Прокладка |
Загрузка ...
|
|
| 12 | 50-1601089 | Крышка подшипника |
Загрузка ...
|
|
| 13 | А13.28.000 | Рукоятка |
Загрузка ...
|
|
| 14 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | 50-4204042 | Тяга |
Загрузка ...
|
|
| 16 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 17 | 50-4204034 | Рычаг |
Загрузка ...
|
|
| 18 | Штифт 10х40-01 ГОСТ 14229-69 | Штифт 10х40-01 ГОСТ 14229-69 |
Загрузка ...
|
|
| 19 | Проволока 1,6-0-с ГОСТ 3282-74 | Проволока 1,6-0-с ГОСТ 3282-74 |
Загрузка ...
|
|
| 20 | 50-4204036 | Пластина |
Загрузка ...
|
|
| 21 | 50-4204038 | Пластина |
Загрузка ...
|
|
| 22 | Подшипник 50306 ГОСТ 2893-73 | Подшипник 50306 ГОСТ 2893-73 |
Загрузка ...
|
|
| 23 | 50-4204024 | Крышка |
Загрузка ...
|
|
| 24 | Шайба 8Т 65Г 06 ОСТ 37.001.115-74 | Шайба 8Т 65Г 06 ОСТ 37.001.115-74 |
Загрузка ...
|
|
| 25 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Манжета 2-38х58-1 ГОСТ 8752-70 | Манжета 2-38х58-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 27 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | 50-4202065-А | Колпак |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
