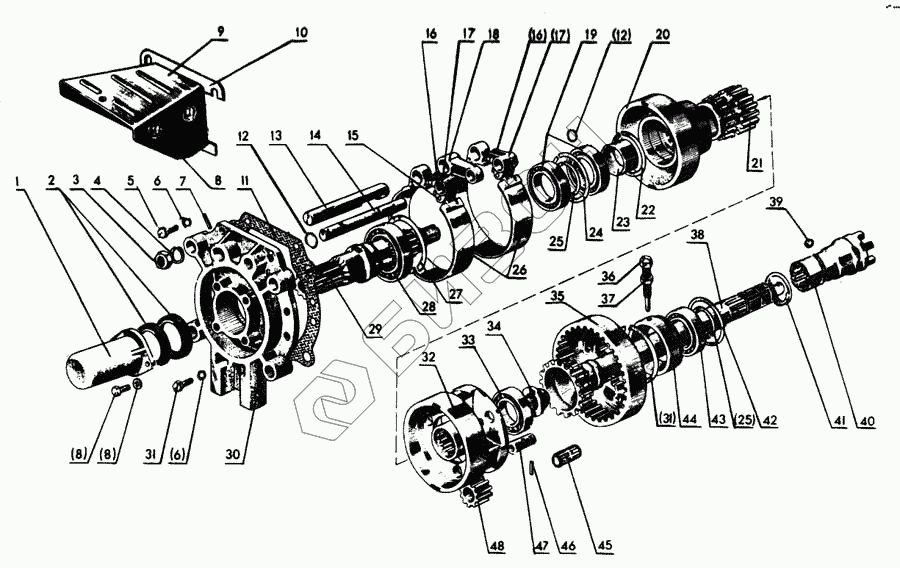

Графический каталог запасных частей к технике: МТЗ-80. Вал отбора мощности задний
1
2
3
4
5
6
6
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Гайка М8 6Н.6.019 ГОСТ 5915-70 | Гайка М8 6Н.6.019 ГОСТ 5915-70 | Гайка М8 6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 70-4202060 | 70-4202060 | Водило в сборе |
Загрузка ...
|
|
| Шайба 8ОТ 65Г ГОСТ 6402-70 | Шайба 8ОТ 65Г ГОСТ 6402-70 | Шайба 8ОТ 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| Шайба 8 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 50-4202040 | 50-4202040 | Стакан с кольцом и подшипником в сборе |
Загрузка ...
|
|
| 70-4202050 | 70-4202050 | Солнечная шестерня с барабаном и кольцом в сборе |
Загрузка ...
|
|
| 70-4202020 | 70-4202020 | Крышка задняя в сборе |
Загрузка ...
|
|
| 70-4202035-Б | 70-4202035-Б | Коронная шестерня с валом и болтом в сборе |
Загрузка ...
|
|
| 70-4202030-А | 70-4202030-А | Коронная шестерня |
Загрузка ...
|
|
| 70-4202055 | 70-4202055 | Солнечная шестерня в сборе |
Загрузка ...
|
|
| 1 | 50-4202065-А | Колпак |
Загрузка ...
|
|
| 2 | Манжета 2-45х65-1 ГОСТ 8752-70 | Манжета 2-45х65-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 3 | Гайка М16х1,5. 6Н.019 ГОСТ 5915-70 | Гайка М16х1,5. 6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | Шайба 16ОТ.65Г.06 ГОСТ 6402-70 | Шайба 16ОТ.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Болт М10-6gх25.88.35.019 ГОСТ 7795-70 | Болт М10-6gх25.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 6 | Шайба 10ОТ.65Г.06 ГОСТ 6402-70 | Шайба 10ОТ.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Штифт 6х30 ГОСТ 10773-64 | Штифт 6х30 ГОСТ 10773-64 |
Загрузка ...
|
|
| 8 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | 80-4202092 | Крышка |
Загрузка ...
|
|
| 10 | 80-4202091 | Кожух |
Загрузка ...
|
|
| 11 | 50-4202092-А | Прокладка |
Загрузка ...
|
|
| 12 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 13 | 70-4202072-Б | Ось |
Загрузка ...
|
|
| 14 | 70-4202076-Б | Ось |
Загрузка ...
|
|
| 15 | Штифт 8Пр2,2х36 ГОСТ 3128-70 | Штифт 8Пр2,2х36 ГОСТ 3128-70 |
Загрузка ...
|
|
| 16 | 50-4202078 | Палец |
Загрузка ...
|
|
| 17 | 50-4202074 | Рычаг |
Загрузка ...
|
|
| 18 | 50-4202058 | Кронштейн |
Загрузка ...
|
|
| 19 | Подшипник 209А ГОСТ 8338-75 | Подшипник 209А ГОСТ 8338-75 |
Загрузка ...
|
|
| 20 | 70-4202033 | Барабан |
Загрузка ...
|
|
| 21 | 70-4202032 | Шестерня солнечная |
Загрузка ...
|
|
| 22 | Кольцо 2В68 ГОСТ 13940-68 | Кольцо 2В68 ГОСТ 13940-68 |
Загрузка ...
|
|
| 23 | 70-4202077 | Втулка |
Загрузка ...
|
|
| 24 | Кольцо 2В85 ГОСТ 13941-68 | Кольцо 2В85 ГОСТ 13941-68 |
Загрузка ...
|
|
| 25 | Кольцо 2В50 ГОСТ 13940-68 | Кольцо 2В50 ГОСТ 13940-68 |
Загрузка ...
|
|
| 26 | 50-4202100-А | Лента |
Загрузка ...
|
|
| 27 | Кольцо 2В110 ГОСТ 13940-68 | Кольцо 2В110 ГОСТ 13940-68 |
Загрузка ...
|
|
| 28 | Подшипник 60310А ГОСТ 7242-81 | Подшипник 60310А ГОСТ 7242-81 |
Загрузка ...
|
|
| 29 | 70-4202018 | Вал |
Загрузка ...
|
|
| 30 | 70-4202042 | Крышка задняя |
Загрузка ...
|
|
| 31 | Болт М10-6gх35.88.35.019 ГОСТ 7795-70 | Болт М10-6gх35.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 32 | 70-4202065 | Водило |
Загрузка ...
|
|
| 33 | Подшипник 208А ГОСТ 8388-75 | Подшипник 208А ГОСТ 8388-75 |
Загрузка ...
|
|
| 34 | 70-4202083-А | Гайка |
Загрузка ...
|
|
| 35 | 70-4202043 | Шестерня коронная |
Загрузка ...
|
|
| 36 | 50-4202068 | Винт |
Загрузка ...
|
|
| 37 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 38 | 70-4202044-А | Вал |
Загрузка ...
|
|
| 39 | Шарик 7,938 ГОСТ 3722-81 | Шарик 7,938 ГОСТ 3722-81 |
Загрузка ...
|
|
| 40 | 50-4202046-Б | Муфта |
Загрузка ...
|
|
| 41 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 42 | Кольцо 2В90 ГОСТ 13941-68 | Кольцо 2В90 ГОСТ 13941-68 |
Загрузка ...
|
|
| 43 | Подшипник 210А ГОСТ 8338-75 | Подшипник 210А ГОСТ 8338-75 |
Загрузка ...
|
|
| 44 | 50-4202066-А | Стакан |
Загрузка ...
|
|
| 45 | Подшипник ЗКК 20х26х34Е | Подшипник ЗКК 20х26х34Е |
Загрузка ...
|
|
| 46 | Штифт 4х30 ГОСТ 14229-69 | Штифт 4х30 ГОСТ 14229-69 |
Загрузка ...
|
|
| 47 | 70-4202026 | Ось |
Загрузка ...
|
|
| 48 | 70-4202424 | Сателлит |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
