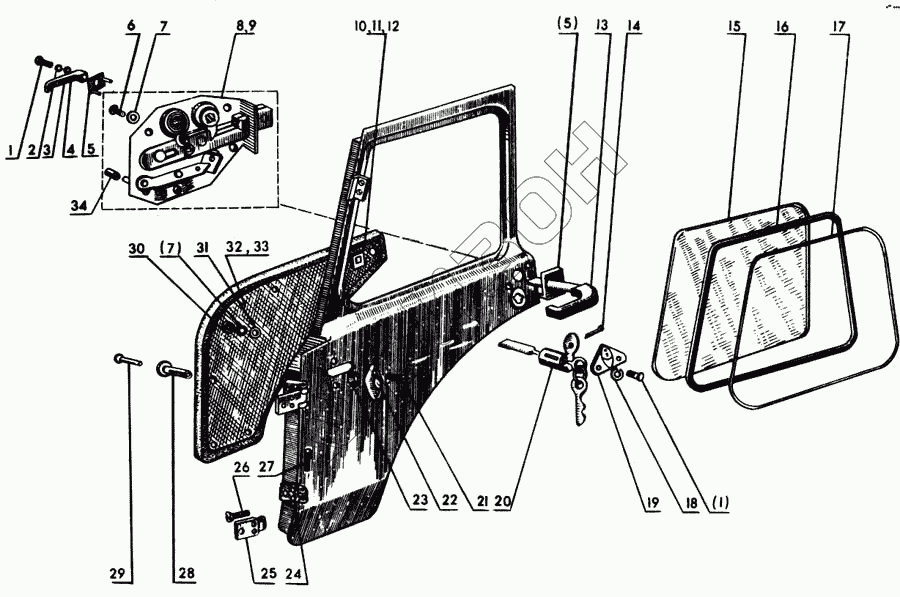

Графический каталог запасных частей к технике: МТЗ-80. Двери кабины
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Винт М5-6gх16.88.35.019 ГОСТ 17473-72 | Винт М5-6gх16.88.35.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 2 | Шайба 5 65Г 06 ГОСТ 6402-70 | Шайба 5 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Шайба 5.01.019 ГОСТ 11371-78 | Шайба 5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | 70-6708047-А | Ручка двери внутренняя |
Загрузка ...
|
|
| 5 | 70-6700104 | Розетка |
Загрузка ...
|
|
| 6 | Винт М6-6gх12.88.35.019 ГОСТ 17473-72 | Винт М6-6gх12.88.35.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 7 | Шайба 6Т ГОСТ 6402-70 | Шайба 6Т ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | 70-6708110 | Замок правый |
Загрузка ...
|
|
| 9 | 70-6708120 | Замок левый |
Загрузка ...
|
|
| 10 | 70-6700102 | Обойма |
Загрузка ...
|
|
| 11 | 70-6708030 | Дверь правая (сварочный комплект) |
Загрузка ...
|
|
| 12 | 70-6708040 | Дверь левая (сварочный комплект) |
Загрузка ...
|
|
| 13 | 70-6708150-А | Ручка наружная двери |
Загрузка ...
|
|
| 14 | Винт М5-6gх22.58.019 ГОСТ 17473-72 | Винт М5-6gх22.58.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 15 | 70-6708014 | Стекло двери |
Загрузка ...
|
|
| 16 | ПР1-2050 | Профиль резиновый L=2050 |
Загрузка ...
|
|
| 17 | ПР2-2050 | Профиль резиновый L=2050 |
Загрузка ...
|
|
| 18 | Шайба 5Т ГОСТ 6402-70 | Шайба 5Т ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | 70-6708230 | Облицовка |
Загрузка ...
|
|
| 20 | 70-6708300 | Выключатель замка |
Загрузка ...
|
|
| 21 | Винт М6-6gх16.88.35.019 ГОСТ 17473-72 | Винт М6-6gх16.88.35.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 22 | 70-6700116 | Накладка |
Загрузка ...
|
|
| 23 | 50-3711038 | Опора фары |
Загрузка ...
|
|
| 24 | 70-6708181-А | Петля |
Загрузка ...
|
|
| 25 | 70-6708182-А | Петля |
Загрузка ...
|
|
| 26 | Винт М8-6gх25.58.019 ГОСТ 17473-72 | Винт М8-6gх25.58.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 27 | 70-6708189 | Ось |
Загрузка ...
|
|
| 28 | 70-6700106 | Бонка |
Загрузка ...
|
|
| 29 | 70-6700107 | Клин |
Загрузка ...
|
|
| 30 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | Шайба 6.01.019 ГОСТ 6402-70 | Шайба 6.01.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 70-6708090 | Обивка двери правая |
Загрузка ...
|
|
| 33 | 70-6708100 | Обивка двери левая |
Загрузка ...
|
|
| 34 | 70-6700103 | Колпак |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
