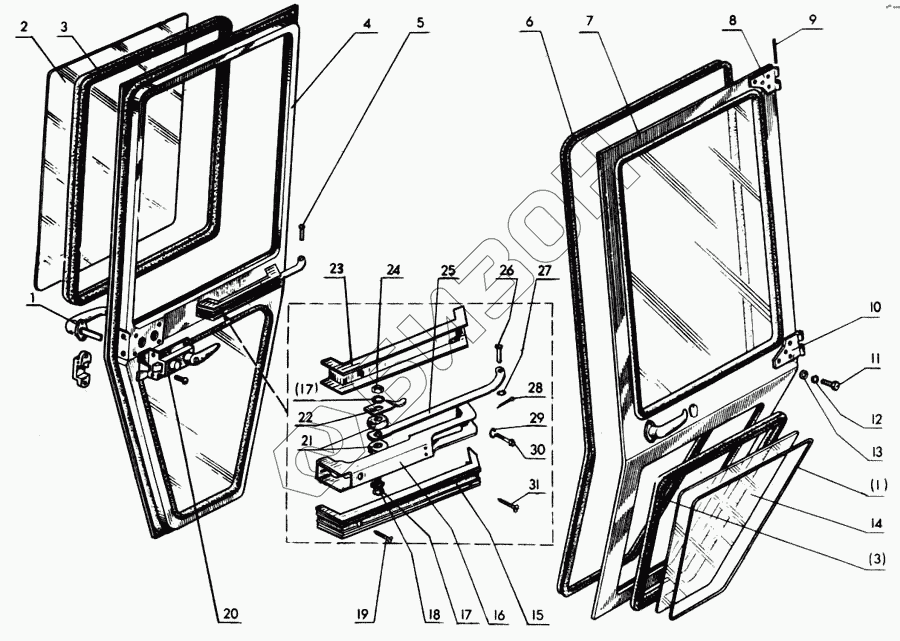

Графический каталог запасных частей к технике: МТЗ-80. Двери кабины
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-6708010-03 | 80-6708010-03 | Дверь правая в сборе |
Загрузка ...
|
|
| 80-6708010-02 | 80-6708010-02 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | 80-6708405 | Ручка |
Загрузка ...
|
|
| 2 | 80-6700011-03 | Стекло |
Загрузка ...
|
|
| 3 | 80-6700023-02 | Уплотнитель L=2720 мм |
Загрузка ...
|
|
| 4 | 80-6708020-01 | Дверь |
Загрузка ...
|
|
| 5 | А37.02.056 | Ось |
Загрузка ...
|
|
| 6 | 80-6700021 | Профиль, L=3880 мм |
Загрузка ...
|
|
| 7 | 80-6708020 | Дверь |
Загрузка ...
|
|
| 8 | Петля | Петля |
Загрузка ...
|
|
| 9 | А37.03.012 | Ось |
Загрузка ...
|
|
| 10 | Петля | Петля |
Загрузка ...
|
|
| 11 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | Шайба 8 01 019 ГОСТ 6958-78 | Шайба 8 01 019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 13 | 8Т ОСТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 14 | 80-6700011-05 | Стекло |
Загрузка ...
|
|
| 15 | 80-6708603 | Накладка |
Загрузка ...
|
|
| 16 | 80-6708610 | Поручень |
Загрузка ...
|
|
| 17 | Шайба 6 01 019 ГОСТ 6958-78 | Шайба 6 01 019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | Болт М6-6gх35.88.35.019 ГОСТ 7796-70 | Болт М6-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Шуруп 1-4х40.001 ГОСТ 1144-80 | Шуруп 1-4х40.001 ГОСТ 1144-80 |
Загрузка ...
|
|
| 20 | А37.01.030 | Замок |
Загрузка ...
|
|
| 21 | 80-6708619 | Буфер |
Загрузка ...
|
|
| 22 | 80-6708618 | Пружина |
Загрузка ...
|
|
| 23 | 80-6708602 | Накладка |
Загрузка ...
|
|
| 24 | Гайка М6-6Н.04.019 ГОСТ 5916-70 | Гайка М6-6Н.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 25 | 80-6708616 | Рычаг |
Загрузка ...
|
|
| 26 | Палец 8х30.016 ОСТ 37.001.163-75 | Палец 8х30.016 ОСТ 37.001.163-75 |
Загрузка ...
|
|
| 27 | Шайба 6 01 019 ГОСТ 6958-78 | Шайба 6 01 019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 28 | Шплинт 3,2х18.016 ГОСТ 397-79 | Шплинт 3,2х18.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 29 | Шайба 6Т 65Г 06 ОСТ 37.001.159-75 | Шайба 6Т 65Г 06 ОСТ 37.001.159-75 |
Загрузка ...
|
|
| 30 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | Шуруп 1-4х25001 ГОСТ 1144-80 | Шуруп 1-4х25001 ГОСТ 1144-80 |
Загрузка ...
|
|
| 32 | 80-6700023-03 | Уплотнитель L=1560 мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
