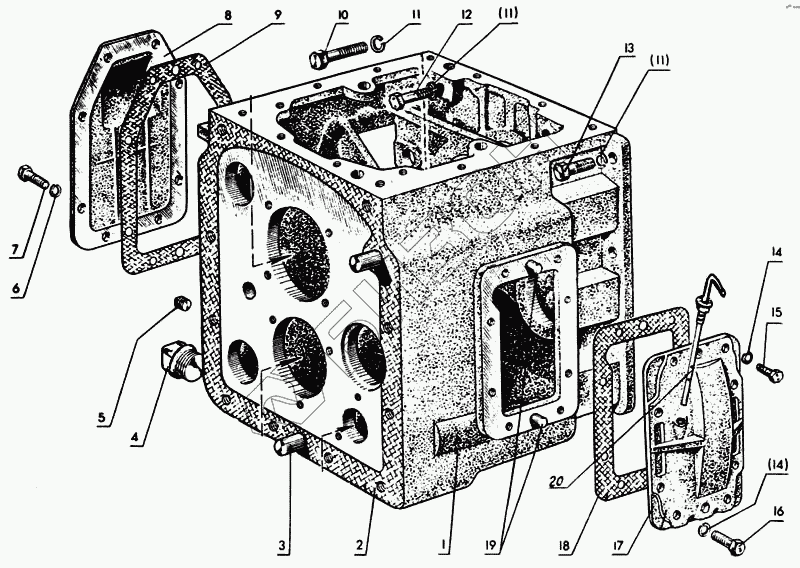

Графический каталог запасных частей к технике: МТЗ-80. Корпус коробки передач
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 50-1701025А | Корпус коробки передач |
Загрузка ...
|
|
| 2 | 50-1701026 | Прокладка |
Загрузка ...
|
|
| 3 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 4 | ПСМ-11/4" | Пробка сливная магнитная 1,1/4" |
Загрузка ...
|
|
| 5 | Пробка КГ-3/8" ГОСТ 12719-67 | Пробка КГ-3/8" ГОСТ 12719-67 |
Загрузка ...
|
|
| 6 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | 50-1701458 | Крышка правая |
Загрузка ...
|
|
| 9 | 50-1701459 | Прокладка |
Загрузка ...
|
|
| 10 | Болт М16-6gх100.88.35.019 ГОСТ 7796-70 | Болт М16-6gх100.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | Болт М16-6gх60.88.35.019 ГОСТ 7796-70 | Болт М16-6gх60.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | Болт М16-6gх50.88.35.019 ГОСТ 7796-70 | Болт М16-6gх50.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 70-1701454-А | Крышка левая |
Загрузка ...
|
|
| 18 | 50-1701456-А | Прокладка |
Загрузка ...
|
|
| 19 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 20 | 70-1701410А | Щуп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
