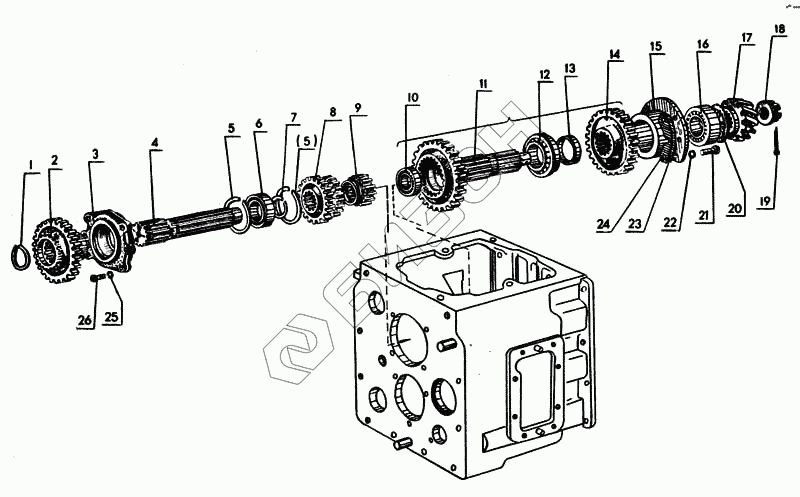

Графический каталог запасных частей к технике: МТЗ-80. Вал первичный. Вал вторичный
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 48-1701030-А | 48-1701030-А | Вал первичный в сборе |
Загрузка ...
|
|
| 50-1701050 | 50-1701050 | Стакан подшипника в сборе |
Загрузка ...
|
|
| 50-1701040 | 50-1701040 | Вал вторичный в сборе |
Загрузка ...
|
|
| 1 | Кольцо 2В60 ГОСТ 13940-68 | Кольцо 2В60 ГОСТ 13940-68 |
Загрузка ...
|
|
| 2 | 70-1721025 | Шестерня понижающего редуктора |
Загрузка ...
|
|
| 3 | 50-1701034 | Стакан вала |
Загрузка ...
|
|
| 4 | 48-1701032-А | Вал первичный |
Загрузка ...
|
|
| 5 | Кольцо 2В90 ГОСТ 13940-68 | Кольцо 2В90 ГОСТ 13940-68 |
Загрузка ...
|
|
| 6 | Подшипник 210 ГОСТ 8338-75 | Подшипник 210 ГОСТ 8338-75 |
Загрузка ...
|
|
| 7 | Кольцо 2В50 | Кольцо 2В50 |
Загрузка ...
|
|
| 8 | 50-1701048-А | Шестерня IV и V передач |
Загрузка ...
|
|
| 9 | 50-1701045 | Шестерня III передачи |
Загрузка ...
|
|
| 10 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 |
Загрузка ...
|
|
| 11 | 50-1701252 | Вал вторичный |
Загрузка ...
|
|
| 12 | Подшипник 67512К1 ГОСТ 3169-71 | Подшипник 67512К1 ГОСТ 3169-71 |
Загрузка ...
|
|
| 13 | 50-1701312 | Втулка распорная |
Загрузка ...
|
|
| 14 | 50-1701314 | Шестерня II ступени редуктора |
Загрузка ...
|
|
| 15 | 50-1701255 | Стакан |
Загрузка ...
|
|
| 16 | Подшипник 7610А ГОСТ 333-71 | Подшипник 7610А ГОСТ 333-71 |
Загрузка ...
|
|
| 17 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) |
Загрузка ...
|
|
| 18 | 50-1701253 | Гайка М36х1,5 |
Загрузка ...
|
|
| 19 | Шплинт 5х45-001 ГОСТ 397-66 | Шплинт 5х45-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 20 | 50-1701254 | Шайба |
Загрузка ...
|
|
| 21 | Болт М12-6х35.88.35.019 ГОСТ 7796-70 | Болт М12-6х35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | 12 ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 23 | 50-1701259 | Прокладка регулировочная 0,5 мм |
Загрузка ...
|
|
| 24 | 50-1701258 | Прокладка регулировочная 0,2 мм |
Загрузка ...
|
|
| 25 | Шайба 10 ОТ ОСТ 37.001.115-75 | Шайба 10 ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 26 | Болт М10-6х25.88.35.019 ГОСТ 7796-70 | Болт М10-6х25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
