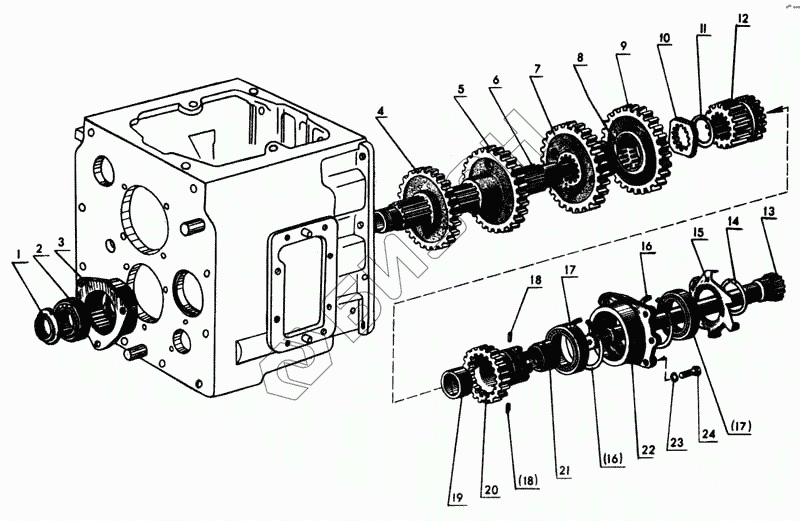

Графический каталог запасных частей к технике: МТЗ-80. Вал промежуточный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1701190-А | 50-1701190-А | Шестерня II ступени редуктора в сборе |
Загрузка ...
|
|
| 70-1701060 | 70-1701060 | Шестерня с подшипником и промежуточной шестерней в сборе |
Загрузка ...
|
|
| 50-1701200 | 50-1701200 | Гнездо подшипника с подшипником в сборе |
Загрузка ...
|
|
| 1 | 50-1701181 | Гайка вала |
Загрузка ...
|
|
| 2 | Подшипник 60210 ГОСТ 7242-70 | Подшипник 60210 ГОСТ 7242-70 |
Загрузка ...
|
|
| 3 | 50-1701184 | Гнездо подшипника |
Загрузка ...
|
|
| 4 | 50-1701218 | Шестерня V передачи и з. х. |
Загрузка ...
|
|
| 5 | 50-1701216 | Шестерня IV передачи |
Загрузка ...
|
|
| 6 | 50-1701182 | Вал промежуточный |
Загрузка ...
|
|
| 7 | 50-1701214 | Шестерня III передачи |
Загрузка ...
|
|
| 8 | Подшипник ЗКК 72-82-45Е | Подшипник ЗКК 72-82-45Е |
Загрузка ...
|
|
| 9 | Ф50-1701056-Б | Шестерня промежуточная |
Загрузка ...
|
|
| 10 | 50-1701183 | Шайба упорная |
Загрузка ...
|
|
| 11 | 50-1701187 | Упор |
Загрузка ...
|
|
| 12 | 50-1701196 | Шестерня I ступени редуктора |
Загрузка ...
|
|
| 13 | 50-1701185 | Вал внутренний |
Загрузка ...
|
|
| 14 | Кольцо 2В75 ГОСТ 13940-68 | Кольцо 2В75 ГОСТ 13940-68 |
Загрузка ...
|
|
| 15 | 50-1701401 | Крыльчатка |
Загрузка ...
|
|
| 16 | Кольцо 2В115 ГОСТ 13941-68 | Кольцо 2В115 ГОСТ 13941-68 |
Загрузка ...
|
|
| 17 | Подшипник 12115КМ ГОСТ 8328-75 | Подшипник 12115КМ ГОСТ 8328-75 |
Загрузка ...
|
|
| 18 | Штифт 5Сзх10 ГОСТ 3128-70 | Штифт 5Сзх10 ГОСТ 3128-70 |
Загрузка ...
|
|
| 19 | 70-1701402 | Втулка |
Загрузка ...
|
|
| 20 | 50-1701198-А | Шестерня II ступени редуктора |
Загрузка ...
|
|
| 21 | 50-1701191 | Гнездо |
Загрузка ...
|
|
| 22 | 50-1701195 | Стакан |
Загрузка ...
|
|
| 23 | Шайба 12 ОТ.65Г.06 ГОСТ 6402-70 | Шайба 12 ОТ.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
