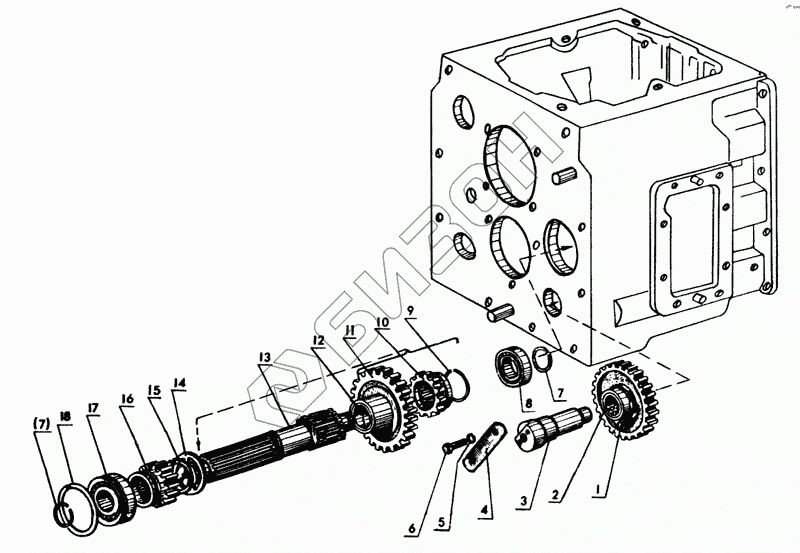

Графический каталог запасных частей к технике: МТЗ-80. Вал 1 передачи и заднего хода
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1701080 | 70-1701080 | Шестерня с подшипником в сборе |
Загрузка ...
|
|
| 70-1701380 | 70-1701380 | Вал 1-ой передачи и заднего хода в сборе |
Загрузка ...
|
|
| 1 | 70-1701082 | Шестерня заднего хода промежуточная |
Загрузка ...
|
|
| 2 | Подшипник ЗКК 30-35-46Е | Подшипник ЗКК 30-35-46Е |
Загрузка ...
|
|
| 3 | 50-1701434А | Ось |
Загрузка ...
|
|
| 4 | 50-1702082А | Планка |
Загрузка ...
|
|
| 5 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 7 | Х4М-1701163 | Кольцо |
Загрузка ...
|
|
| 8 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 |
Загрузка ...
|
|
| 9 | Кольцо 2В65 ГОСТ 13940-68 | Кольцо 2В65 ГОСТ 13940-68 |
Загрузка ...
|
|
| 10 | 70-1701072 | Шестерня включения ходоуменьшителя I |
Загрузка ...
|
|
| 11 | 70-1701224 | Шестерня привода ходоуменьшителя |
Загрузка ...
|
|
| 12 | 70-1701225 | Втулка |
Загрузка ...
|
|
| 13 | 70-1701382 | Вал I передачи и з.х. |
Загрузка ...
|
|
| 14 | 70-1701226 | Шайба |
Загрузка ...
|
|
| 15 | Кольцо 2В50 | Кольцо 2В50 |
Загрузка ...
|
|
| 16 | 50-1701212-А | Шестерня I передачи и заднего хода |
Загрузка ...
|
|
| 17 | Подшипник 50308 ГОСТ 2893-73 | Подшипник 50308 ГОСТ 2893-73 |
Загрузка ...
|
|
| 18 | Кольцо КСП-90 ГОСТ 2893-73 | Кольцо КСП-90 ГОСТ 2893-73 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
