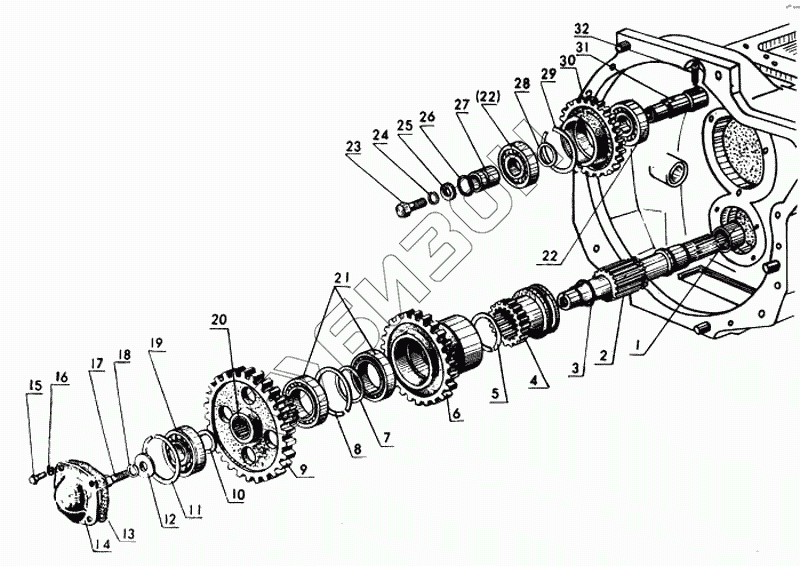

Графический каталог запасных частей к технике: МТЗ-80. Корпус сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Подшипник 942/40 ГОСТ 4060-60 | Подшипник 942/40 ГОСТ 4060-60 |
Загрузка ...
|
|
| 2 | 70-1601021-Б | Вал привода ВОМ |
Загрузка ...
|
|
| 3 | 70-1601076 | Кольцо |
Загрузка ...
|
|
| 4 | 70-1601081 | Муфта |
Загрузка ...
|
|
| 5 | Кольцо 2В50 ГОСТ 13940-68 | Кольцо 2В50 ГОСТ 13940-68 |
Загрузка ...
|
|
| 6 | 70-1601086-Б | Шестерня привода ВОМ (II ступень) |
Загрузка ...
|
|
| 7 | 70-1601083 | Шайба распорная |
Загрузка ...
|
|
| 8 | Кольцо 2В90 ГОСТ 13941-68 | Кольцо 2В90 ГОСТ 13941-68 |
Загрузка ...
|
|
| 9 | 70-1601088-Б | Шестерня привода ВОМ (I ступень) |
Загрузка ...
|
|
| 10 | 70-1601082 | Шайба распорная |
Загрузка ...
|
|
| 11 | Кольцо КСП-72 ГОСТ 2893-73 | Кольцо КСП-72 ГОСТ 2893-73 |
Загрузка ...
|
|
| 12 | 50-1601038 | Шайба нажимная |
Загрузка ...
|
|
| 13 | 50-1601091 | Прокладка |
Загрузка ...
|
|
| 14 | 50-1601089 | Крышка подшипника |
Загрузка ...
|
|
| 15 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | 8Т ОСТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 17 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | 12 ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 19 | Подшипник 6-50306К ГОСТ 2693-73 | Подшипник 6-50306К ГОСТ 2693-73 |
Загрузка ...
|
|
| 20 | Подшипник 943/30 ГОСТ 4060-60 | Подшипник 943/30 ГОСТ 4060-60 |
Загрузка ...
|
|
| 21 | Подшипник 210 ГОСТ 8338-75 | Подшипник 210 ГОСТ 8338-75 |
Загрузка ...
|
|
| 22 | Подшипник 305 ГОСТ 8338-75 | Подшипник 305 ГОСТ 8338-75 |
Загрузка ...
|
|
| 23 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | Шайба 10 ОТ ОСТ 37.001.115-75 | Шайба 10 ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 25 | Шайба 10х6.01.019 ГОСТ 6958-68 | Шайба 10х6.01.019 ГОСТ 6958-68 |
Загрузка ...
|
|
| 26 | Кольцо 025-030-30-1-4 | Кольцо 025-030-30-1-4 |
Загрузка ...
|
|
| 27 | 50-1601336 | Втулка упорная |
Загрузка ...
|
|
| 28 | 70-1601333 | Кольцо |
Загрузка ...
|
|
| 29 | Кольцо 2В62 ГОСТ 12941-68 | Кольцо 2В62 ГОСТ 12941-68 |
Загрузка ...
|
|
| 30 | 70-1601331 | Шестерня промежуточная |
Загрузка ...
|
|
| 31 | 70-1601335 | Ось шестерни |
Загрузка ...
|
|
| 32 | Винт М12-6gх25.58.35.019 ГОСТ 1478-64 | Винт М12-6gх25.58.35.019 ГОСТ 1478-64 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
