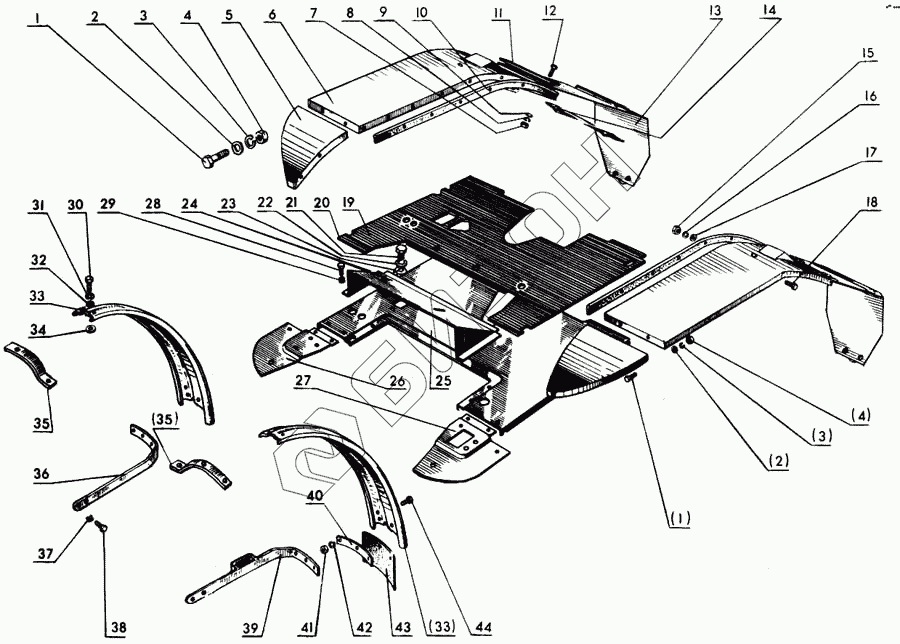

Графический каталог запасных частей к технике: МТЗ-80. Крылья задние. Крылья передние
1
1
2
2
3
3
4
4
5
6
7
8
9
10
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-8404020-А | 70-8404020-А | Крыло левое |
Загрузка ...
|
|
| 70-8404023-01 | 70-8404023-01 | Закрылок правый |
Загрузка ...
|
|
| 70-8404070-01 | 70-8404070-01 | Крыло правое |
Загрузка ...
|
|
| 70-8404070 | 70-8404070 | Крыло левое |
Загрузка ...
|
|
| 1 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | Шайба 6.01.019 ГОСТ 6958-78 | Шайба 6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 3 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 70-8404023 | Закрылок левый |
Загрузка ...
|
|
| 6 | 70-8404020-01 | Крыло правое |
Загрузка ...
|
|
| 7 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 8 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 9 | Шайба 6.01.019 ГОСТ 6958-78 | Шайба 6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 10 | 70-8404027 | Уплотнитель |
Загрузка ...
|
|
| 11 | 70-8404018 | Планка |
Загрузка ...
|
|
| 12 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | 70-8404049 | Шторка |
Загрузка ...
|
|
| 14 | 80-8404031-Б | Пружина |
Загрузка ...
|
|
| 15 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба 6.01.019 ГОСТ 6958-78 | Шайба 6.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | 70-6702074-Б | Коврик пола |
Загрузка ...
|
|
| 20 | 70-6702076-Б | Коврик пола |
Загрузка ...
|
|
| 21 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | Шайба 8Т б5Г 06 ГОСТ 6402-70 | Шайба 8Т б5Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | 70-6702260 | Короб пола |
Загрузка ...
|
|
| 25 | 70-6702140 | Панель пола |
Загрузка ...
|
|
| 26 | 70-6702065 | Накладка пола правая |
Загрузка ...
|
|
| 27 | 70-6702075 | Накладка пола левая |
Загрузка ...
|
|
| 28 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | Шайба 6 65Г 06 ГОСТ 6402-70 | Шайба 6 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | 70-8403012 | Крыло |
Загрузка ...
|
|
| 34 | 50-1301165 | Прокладка |
Загрузка ...
|
|
| 35 | 70-8403013 | Кронштейн |
Загрузка ...
|
|
| 36 | 50-8403016-В | Кронштейн |
Загрузка ...
|
|
| 37 | Шайба 16Н 65Г 06 ГОСТ 6402-70 | Шайба 16Н 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | Болт М16-6gх32.88.35.019 | Болт М16-6gх32.88.35.019 |
Загрузка ...
|
|
| 39 | 50-8403120 | Кронштейн |
Загрузка ...
|
|
| 40 | 40-8403024 | Планка |
Загрузка ...
|
|
| 41 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | 40-8403025-А | Шторка грязевая |
Загрузка ...
|
|
| 44 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
