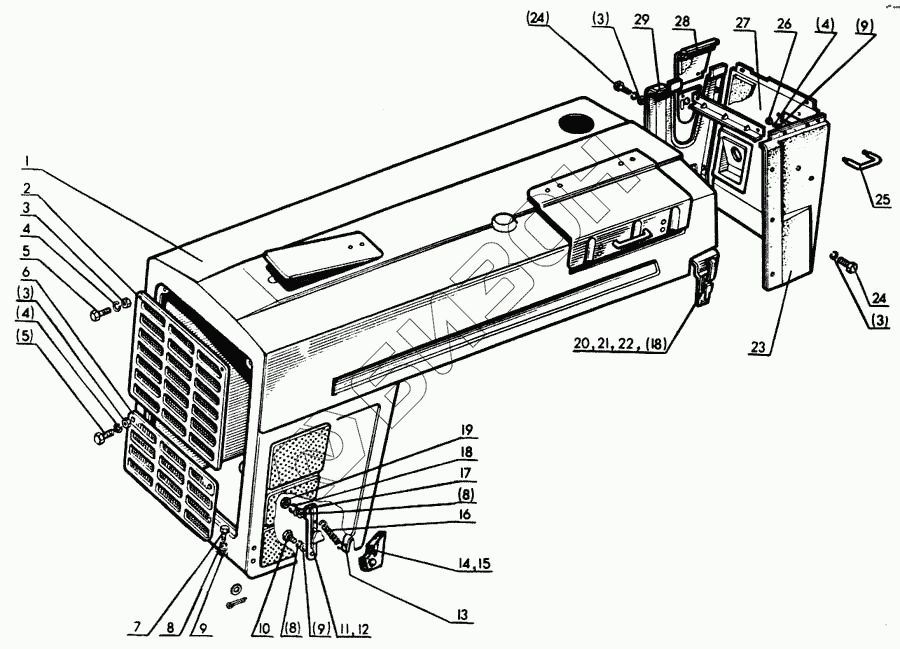

Графический каталог запасных частей к технике: МТЗ-80. Облицовка. Капот
1
2
3
3
3
3
4
4
4
5
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-8402065 | 80-8402065 | Кронштейн левый (унифицированная кабина) |
Загрузка ...
|
|
| 70Л-8402090 | 70Л-8402090 | Боковина (для трактора с запуском от пускового двигателя) |
Загрузка ...
|
|
| 50-8401130 | 50-8401130 | Сетка |
Загрузка ...
|
|
| 80-8400005 | 80-8400005 | Облицовка |
Загрузка ...
|
|
| 80-8402060 | 80-8402060 | Кронштейн правый (унифицированная кабина) |
Загрузка ...
|
|
| 1 | 80-8402020 | Капот |
Загрузка ...
|
|
| 2 | 50-8401121-Б | Решетка |
Загрузка ...
|
|
| 3 | Шайба 6Т ГОСТ 6402-70 | Шайба 6Т ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | Болт М6-6gх35.88.35.019 ГОСТ 7796-70 | Болт М6-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | 80-8401020-Б | Решетка |
Загрузка ...
|
|
| 7 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | Шайба 10ОТ ГОСТ 6402-70 | Шайба 10ОТ ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | 50-8400024 | Болт |
Загрузка ...
|
|
| 11 | 50-8400016-А | Сектор правый |
Загрузка ...
|
|
| 12 | 50-8400017-А | Сектор левый |
Загрузка ...
|
|
| 13 | 70Л-1024208-Б | Рычаг |
Загрузка ...
|
|
| 14 | 80-8401004 | Захват правый |
Загрузка ...
|
|
| 15 | 80-8401004-01 | Захват левый |
Загрузка ...
|
|
| 16 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 17 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Шайба 8Т ГОСТ 6402-70 | Шайба 8Т ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | 70-8402060-Б | Кронштейн правый |
Загрузка ...
|
|
| 21 | 70Л-8402065 | Кронштейн левый |
Загрузка ...
|
|
| 22 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | 70-8402090 | Боковина (для трактора с электростартерным пуском) |
Загрузка ...
|
|
| 24 | Болт М6-6gх25.88.35.019 ГОСТ 7796-70 | Болт М6-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | 70-8202030-А | Поручень |
Загрузка ...
|
|
| 26 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | 70-8402120 | Стенка |
Загрузка ...
|
|
| 28 | 70-8402240 | Крышка |
Загрузка ...
|
|
| 29 | 70-8402080-А | Боковина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
