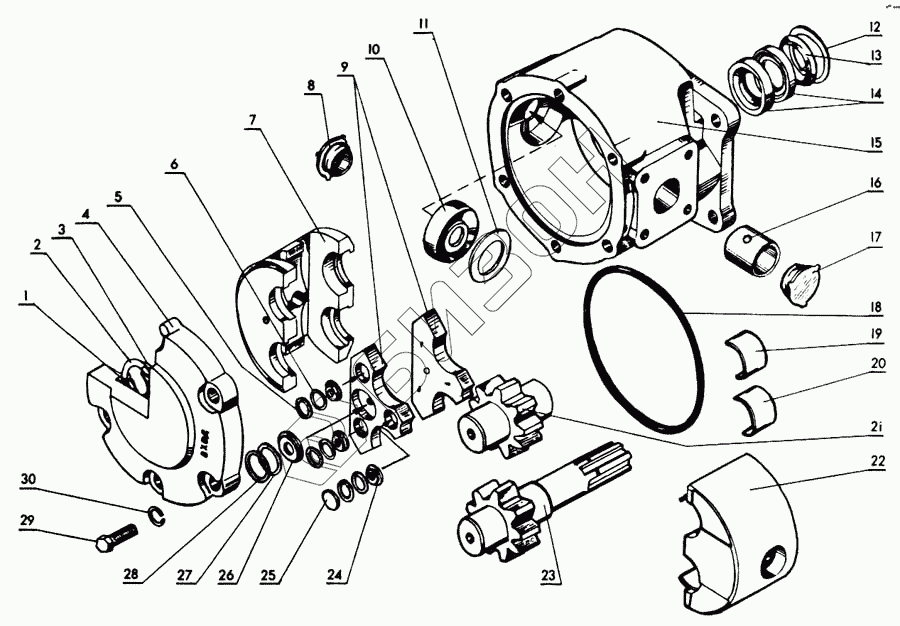

Графический каталог запасных частей к технике: МТЗ-80. Насос шестеренный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НШ32-А-3 | НШ32-А-3 | Насос шестеренный |
Загрузка ...
|
|
| 1 | 50К-13 | Манжета |
Загрузка ...
|
|
| 2 | НШ50-4-10-04 | Прокладка |
Загрузка ...
|
|
| 3 | НШ50-2-14 | Кольцо предохранительное |
Загрузка ...
|
|
| 4 | НШ50А-3-06-01 | Крышка |
Загрузка ...
|
|
| 5 | НШ50-2-25 | Кольцо предохранительное |
Загрузка ...
|
|
| 6 | НШ50-4-10 | Прокладка |
Загрузка ...
|
|
| 7 | НШ32А-3-02 | Обойма поджимная |
Загрузка ...
|
|
| 8 | НШ32-3-07 | Пробка |
Загрузка ...
|
|
| 9 | НШ50-3-07 | Платик |
Загрузка ...
|
|
| 10 | НШ32-3-08 | Манжета радиального уплотнения |
Загрузка ...
|
|
| 11 | НШ32-3-06 | Пластина опорная |
Загрузка ...
|
|
| 12 | НШ32У-0303028-Г | Кольцо пружинное |
Загрузка ...
|
|
| 13 | НШ32Э-08-А | Кольцо |
Загрузка ...
|
|
| 14 | Манжета 1,2-25х42-4 ГОСТ 8752-70 | Манжета 1,2-25х42-4 ГОСТ 8752-70 |
Загрузка ...
|
|
| 15 | НШ32-3-01 | Корпус |
Загрузка ...
|
|
| 16 | НШ32-3-09 | Втулка центрирующая |
Загрузка ...
|
|
| 17 | НШ32-2-08 | Пробка (деталь технологическая) |
Загрузка ...
|
|
| 18 | Кольцо 112-118-36-2-2 ГОСТ 9833-73 | Кольцо 112-118-36-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 19 | НШ50-4-04-А | Вкладыш левый |
Загрузка ...
|
|
| 20 | НШ50-4-06 | Вкладыш правый |
Загрузка ...
|
|
| 21 | НШ32-3-05 | Шестерня ведомая |
Загрузка ...
|
|
| 22 | НШ32А-3-03 | Обойма подшипника |
Загрузка ...
|
|
| 23 | НШ32-3-04 | Шестерня ведущая |
Загрузка ...
|
|
| 24 | НШ50-2-23 | Манжета торцевого уплотнения |
Загрузка ...
|
|
| 25 | НШ50-2-16 | Пластина |
Загрузка ...
|
|
| 26 | НШ50-2-22 | Манжета торцевого уплотнения |
Загрузка ...
|
|
| 27 | НШ50-4-10-03 | Прокладка |
Загрузка ...
|
|
| 28 | НШ50-2-24 | Кольцо предохранительное |
Загрузка ...
|
|
| 29 | Болт М10-6gх30.66.35.05 | Болт М10-6gх30.66.35.05 |
Загрузка ...
|
|
| 30 | Шайба 10ОТ 65Г 05 ГОСТ 6402-70 | Шайба 10ОТ 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
