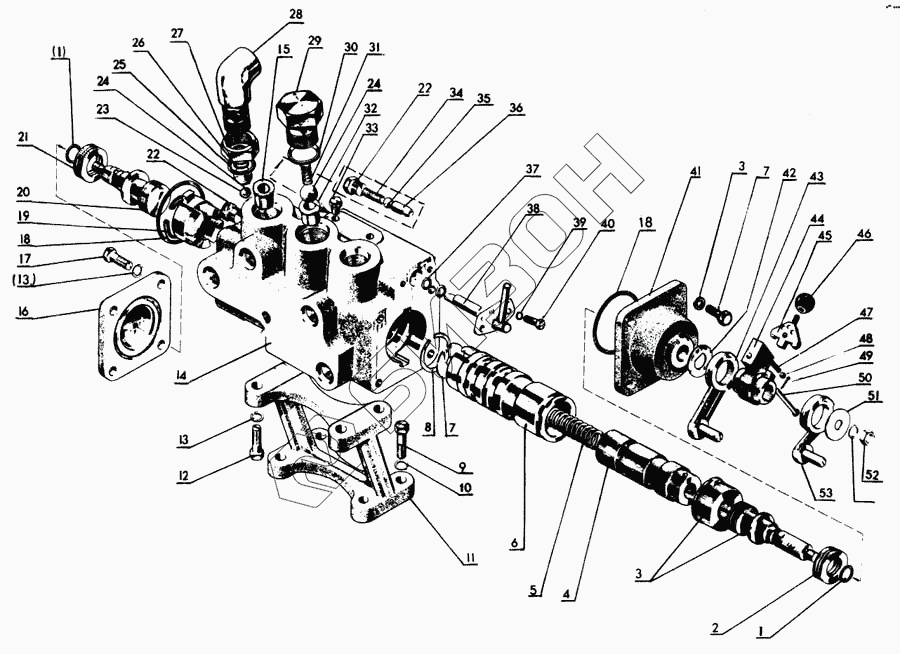

Графический каталог запасных частей к технике: МТЗ-80. Регулятор
1
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р50-4614020-Б | Р50-4614020-Б | Регулятор |
Загрузка ...
|
|
| 1 | 011-015-25-1-4 | Кольцо |
Загрузка ...
|
|
| 2 | Подшипник 8103 ГОСТ 7872-89 | Подшипник 8103 ГОСТ 7872-89 |
Загрузка ...
|
|
| 3 | Р50-4614040-Б | Винт золотника |
Загрузка ...
|
|
| 4 | Р50-4614013-Б3 | Золотник |
Загрузка ...
|
|
| 5 | Р50-4614014 | Пружина |
Загрузка ...
|
|
| 6 | Р60-4614012-Б | Гильза |
Загрузка ...
|
|
| 7 | Р50-4614017 | Шайба |
Загрузка ...
|
|
| 8 | Кольцо Б36 ГОСТ 13943-68 | Кольцо Б36 ГОСТ 13943-68 |
Загрузка ...
|
|
| 9 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Шайба 12 65Г 06 ОСТ 37.001.115-74 | Шайба 12 65Г 06 ОСТ 37.001.115-74 |
Загрузка ...
|
|
| 11 | 70-4614032-А | Кронштейн |
Загрузка ...
|
|
| 12 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | Шайба 10 65Г 06 ОСТ 37.001.115-74 | Шайба 10 65Г 06 ОСТ 37.001.115-74 |
Загрузка ...
|
|
| 14 | Р50-4614011-Б | Корпус |
Загрузка ...
|
|
| 15 | Р50-4614021-Б | Седло |
Загрузка ...
|
|
| 16 | Р50-4614015-А | Крышка |
Загрузка ...
|
|
| 17 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | 054-060-36-0-4 | Кольцо |
Загрузка ...
|
|
| 19 | Р50-4614061 | Кольцо 1Б38 ГОСТ 13941-68 |
Загрузка ...
|
|
| 20 | Р50-4614030-Б | Винт гильзы |
Загрузка ...
|
|
| 21 | Р50-4614074 | Втулка |
Загрузка ...
|
|
| 22 | Пробка КГ-1/4" ОСТ 23.1.117-83 | Пробка КГ-1/4" ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 23 | Шарик Б 10-60 ГОСТ 3722-81 | Шарик Б 10-60 ГОСТ 3722-81 |
Загрузка ...
|
|
| 24 | Шарик Б 14.288-60 ГОСТ 3722-81 | Шарик Б 14.288-60 ГОСТ 3722-81 |
Загрузка ...
|
|
| 25 | 018-022-25-2-3 | Кольцо |
Загрузка ...
|
|
| 26 | Р50-4614059 | Пружина |
Загрузка ...
|
|
| 27 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 28 | Р50-4614029-А | Штуцер |
Загрузка ...
|
|
| 29 | Р50-4614019-Б | Корпус клапана |
Загрузка ...
|
|
| 30 | 022-027-30-2-3 | Кольцо |
Загрузка ...
|
|
| 31 | А61-072 | Пружина |
Загрузка ...
|
|
| 32 | Р50-4614018 | Седло |
Загрузка ...
|
|
| 33 | Пробка КГ-1/8" ОСТ 23.1.117-83 | Пробка КГ-1/8" ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 34 | 12-52-78 | Пружина |
Загрузка ...
|
|
| 35 | Шарик Б 7,938-100 ГОСТ 3722-81 | Шарик Б 7,938-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 36 | Р50-4614042 | Седло |
Загрузка ...
|
|
| 37 | 011-016-30-1-4 | Кольцо |
Загрузка ...
|
|
| 38 | Р50-4614120 | Кран |
Загрузка ...
|
|
| 39 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | Болт М8-6gх14.88.35.019 ГОСТ 7796-70 | Болт М8-6gх14.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | Р50-4614016 | Крышка |
Загрузка ...
|
|
| 42 | Р50-4614052 | Шайба |
Загрузка ...
|
|
| 43 | Р50-4614080-А | Рычаг |
Загрузка ...
|
|
| 44 | Р50-4614048-Б1 | Муфта |
Загрузка ...
|
|
| 45 | Р50-4614049-Б | Фиксатор |
Загрузка ...
|
|
| 46 | Р50-4614054 | Ручка |
Загрузка ...
|
|
| 47 | Р50-4614072 | Пружина |
Загрузка ...
|
|
| 48 | Шарик Б5, 556-60 ГОСТ 3722-81 | Шарик Б5, 556-60 ГОСТ 3722-81 |
Загрузка ...
|
|
| 49 | Шплинт 2х12-001 ГОСТ 397-79 | Шплинт 2х12-001 ГОСТ 397-79 |
Загрузка ...
|
|
| 50 | Р50-4614051 | Ось |
Загрузка ...
|
|
| 51 | Р50-4614053 | Шайба |
Загрузка ...
|
|
| 52 | Гайка М10.6Н.5.016 ГОСТ 5915-70 | Гайка М10.6Н.5.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 53 | Р50-4614090 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
