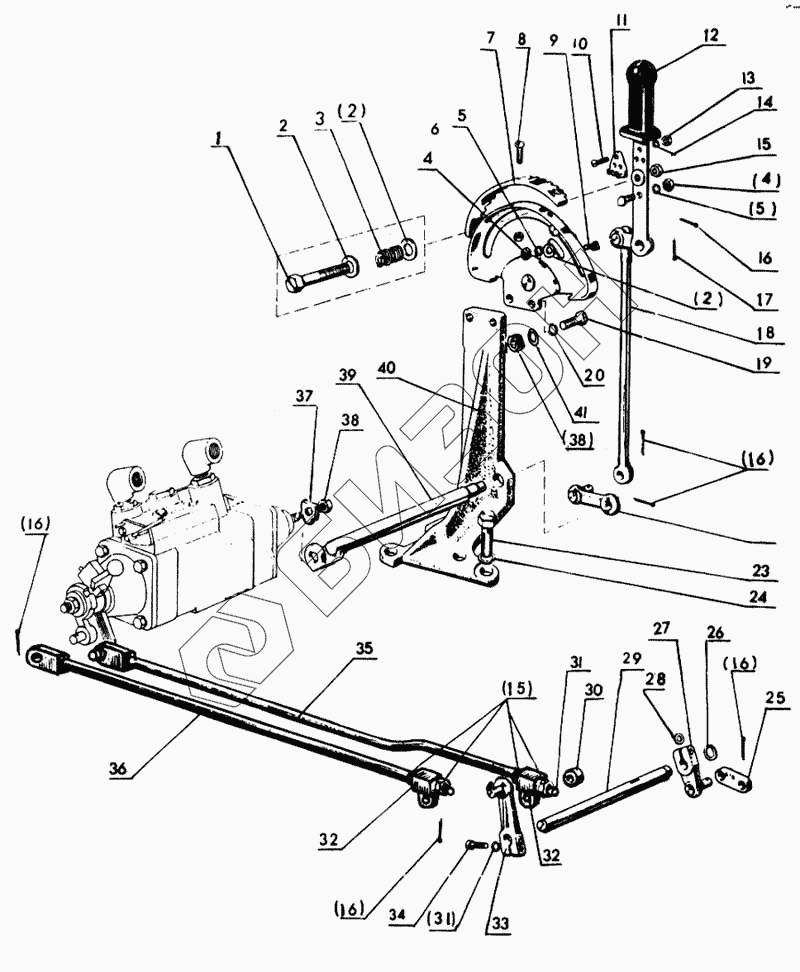

Графический каталог запасных частей к технике: МТЗ-80. Управление регулятором
1
2
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
16
17
18
19
20
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-4616130-Б | 70-4616130-Б | Тяга в сборе |
Загрузка ...
|
|
| 70-4616120-А | 70-4616120-А | Тяга в сборе |
Загрузка ...
|
|
| 70-4616010 | 70-4616010 | Управление регулятором |
Загрузка ...
|
|
| 1 | М8-6gх35.88.35.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 2 | Шайба 8.01.016 ГОСТ 11371-78 | Шайба 8.01.016 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | А61-072 | Пружина |
Загрузка ...
|
|
| 4 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | Шайба 6 65Г 06 ОСТ 37.001.115-75 | Шайба 6 65Г 06 ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 6 | Гайка М5.6Н.019 ГОСТ 5927-70 | Гайка М5.6Н.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 7 | 70-4616031 | Сектор зубчатый |
Загрузка ...
|
|
| 8 | Винт М5-6gх12.88.35.019 ГОСТ 17473-80 | Винт М5-6gх12.88.35.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 9 | Р50-4616019 | Болт |
Загрузка ...
|
|
| 10 | Винт М4-6gх12.88.35 ГОСТ 17473-80 | Винт М4-6gх12.88.35 ГОСТ 17473-80 |
Загрузка ...
|
|
| 11 | 70-4616037 | Пластина |
Загрузка ...
|
|
| 12 | 70-4616070 | Рукоятка |
Загрузка ...
|
|
| 13 | Гайка М4.6Н.6.019 ГОСТ 5915-70 | Гайка М4.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | Шайба 4Т 65Г 06 ОСТ 37.001.115-75 | Шайба 4Т 65Г 06 ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 15 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 17 | Шплинт 4х25-001 ГОСТ 397-79 | Шплинт 4х25-001 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | 70-4616026 | Тяга |
Загрузка ...
|
|
| 19 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Шайба 10 65Г 06 ОСТ 37.001.115-74 | Шайба 10 65Г 06 ОСТ 37.001.115-74 |
Загрузка ...
|
|
| 21 | 70-4616030-А | Сектор |
Загрузка ...
|
|
| 22 | Р50-4616040-Б | Рычаг |
Загрузка ...
|
|
| 23 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | Шайба 12 65Г 06 ОСТ 37.001.115-74 | Шайба 12 65Г 06 ОСТ 37.001.115-74 |
Загрузка ...
|
|
| 25 | Р50-4616054 | Пластина |
Загрузка ...
|
|
| 26 | Кольцо Б15 ГОСТ 13942-68 | Кольцо Б15 ГОСТ 13942-68 |
Загрузка ...
|
|
| 27 | Р50-4616130-Б | Рычаг |
Загрузка ...
|
|
| 28 | Р50-4616053 | Шпонка |
Загрузка ...
|
|
| 29 | 70-4616051 | Валик |
Загрузка ...
|
|
| 30 | 70-1310042 | Шайба |
Загрузка ...
|
|
| 31 | Шайба 10 б5Г 06 ОСТ 37.001.115-74 | Шайба 10 б5Г 06 ОСТ 37.001.115-74 |
Загрузка ...
|
|
| 32 | 80-4616051 | Ползун |
Загрузка ...
|
|
| 33 | 70-4616110 | Рычаг |
Загрузка ...
|
|
| 34 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 35 | 70-4610150 | Тяга |
Загрузка ...
|
|
| 36 | 70-4616140 | Тяга |
Загрузка ...
|
|
| 37 | 70-4616039 | Шайба |
Загрузка ...
|
|
| 38 | Гайка М10.6Н.6.019 ГОСТ 5927-70 | Гайка М10.6Н.6.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 39 | 70-4616060-Б | Валик |
Загрузка ...
|
|
| 40 | 70-4616015 | Кронштейн |
Загрузка ...
|
|
| 41 | Шайба 10 01.016 ГОСТ 11371-78 | Шайба 10 01.016 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
