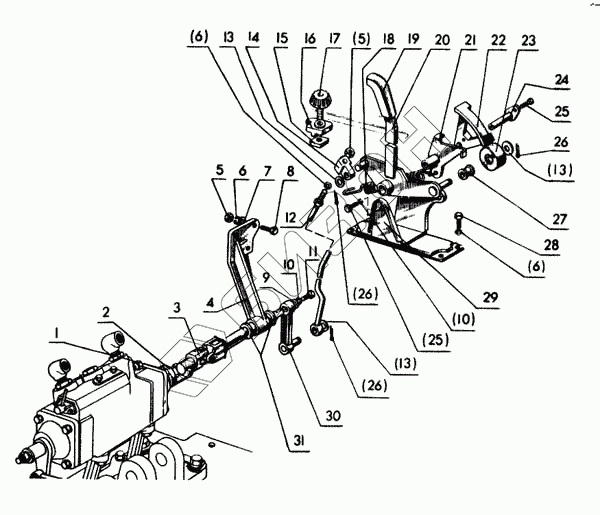

Графический каталог запасных частей к технике: МТЗ-80. Управление регулятором
1
2
3
4
5
5
6
6
6
7
8
9
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шайба 10ОТ ГОСТ 6402-70 | Шайба 10ОТ ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 80-4616050-В | Вал |
Загрузка ...
|
|
| 4 | 80-4616021-А | Кронштейн |
Загрузка ...
|
|
| 5 | Гайка М8-6Н-6.019 ГОСТ 5915-70 | Гайка М8-6Н-6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | Шайба 8Т.65Г.06 ГОСТ 6402-70 | Шайба 8Т.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | Болт М8-6gх30.88.019 ГОСТ 7796-70 | Болт М8-6gх30.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | Шайба 6Т. 65Г.06 ГОСТ 6402-70 | Шайба 6Т. 65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | 80-4616044-Б | Тяга |
Загрузка ...
|
|
| 13 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | 80-4616051 | Ползун |
Загрузка ...
|
|
| 15 | Гайка М6.6Н.5.019 ГОСТ 5915-70 | Гайка М6.6Н.5.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 80-4616034 | Упор |
Загрузка ...
|
|
| 17 | 80-4616070 | Винт |
Загрузка ...
|
|
| 18 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 19 | А13.17.000 | Рукоятка |
Загрузка ...
|
|
| 20 | 80-4616020-Б | Рычаг |
Загрузка ...
|
|
| 21 | 80-4616035 | Рычаг |
Загрузка ...
|
|
| 22 | 80-4616014-01 | Сектор |
Загрузка ...
|
|
| 23 | 80-4616017 | Ролик |
Загрузка ...
|
|
| 24 | 80-4616155 | Палец |
Загрузка ...
|
|
| 25 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 26 | Шплинт 3,2х18.019 ГОСТ 397-70 | Шплинт 3,2х18.019 ГОСТ 397-70 |
Загрузка ...
|
|
| 27 | 80-4616016 | Втулка |
Загрузка ...
|
|
| 28 | Болт М8-6gх16.88.019 ГОСТ 7796-70 | Болт М8-6gх16.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | 80-4616150 | Кронштейн |
Загрузка ...
|
|
| 30 | 80-4616040 | Рычаг |
Загрузка ...
|
|
| 31 | 80-4616092 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
