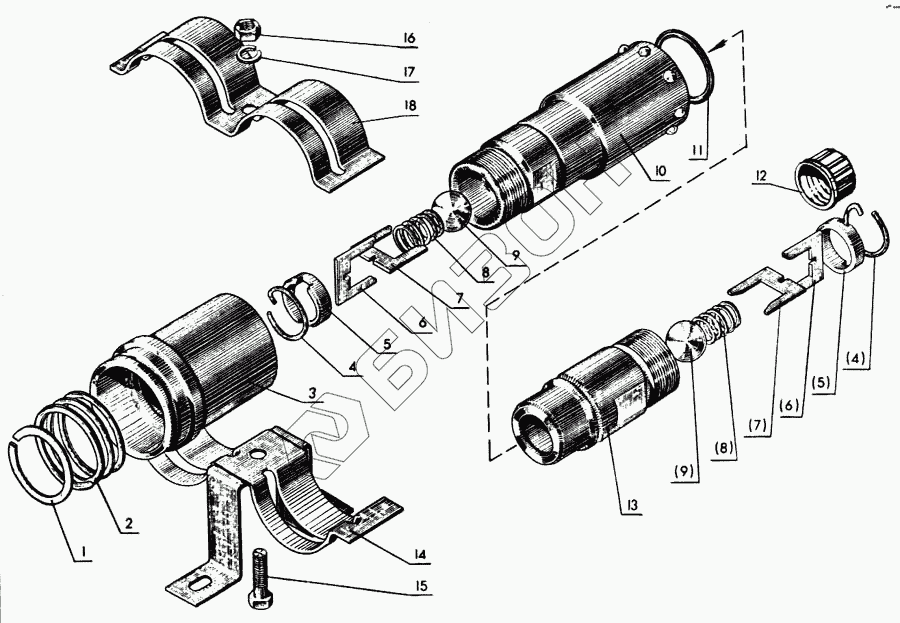

Графический каталог запасных частей к технике: МТЗ-80. Разрывная муфта
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Н.036.50.000 | Н.036.50.000 | Разрывная муфта в сборе |
Загрузка ...
|
|
| 1 | Кольцо 1625 ГОСТ 13940-68 | Кольцо 1625 ГОСТ 13940-68 |
Загрузка ...
|
|
| 2 | Н.036.50.105 | Пружина |
Загрузка ...
|
|
| 3 | Н.036.50.106 | Втулка |
Загрузка ...
|
|
| 4 | Н.036.50.102 | Кольцо |
Загрузка ...
|
|
| 5 | Н.036.50.103 | Втулка |
Загрузка ...
|
|
| 6 | Н.036.50.111 | Крестовина нижняя |
Загрузка ...
|
|
| 7 | Н.036.50.112 | Крестовина верхняя |
Загрузка ...
|
|
| 8 | Н.036.50.104 | Пружина |
Загрузка ...
|
|
| 9 | Шарик III 14.288-60 ГОСТ 3722-60 | Шарик III 14.288-60 ГОСТ 3722-60 |
Загрузка ...
|
|
| 10 | Н.036.50.101 | Корпус левый |
Загрузка ...
|
|
| 11 | Кольцо 022-028-36-2-2 ГОСТ 9833-73 | Кольцо 022-028-36-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 12 | 50-4607124 | Колпак |
Загрузка ...
|
|
| 13 | Н.036.50.201 | Корпус правый |
Загрузка ...
|
|
| 14 | 40-4607064-Б1 | Кронштейн |
Загрузка ...
|
|
| 15 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | 8Т ОСТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 18 | 40-4607087 | Крышка кронштейна |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
