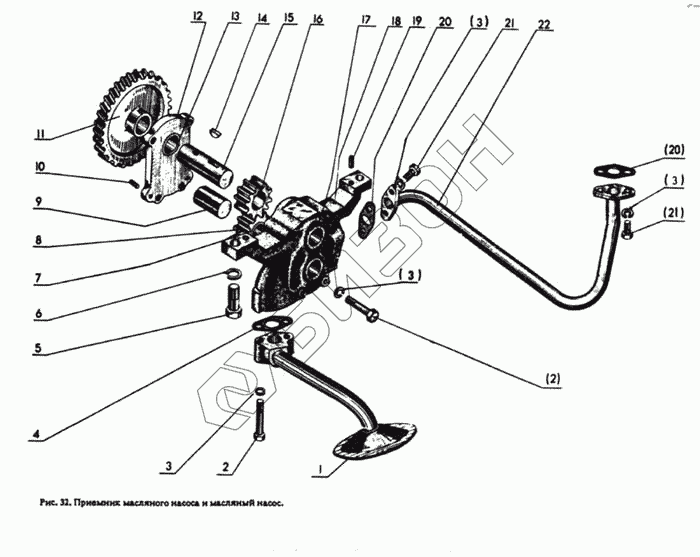

Графический каталог запасных частей к технике: МТЗ-80. Приемник масляного насоса и масляный насос
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1403150 | 240-1403150 | Крышка со втулкой в сборе |
Загрузка ...
|
|
| 240-1403010-02 | 240-1403010-02 | Насос масляный в сборе |
Загрузка ...
|
|
| 240-1403110-Б | 240-1403110-Б | Шестерня со втулкой в сборе |
Загрузка ...
|
|
| 240-1403020 | 240-1403020 | Корпус со втулкой в сборе |
Загрузка ...
|
|
| 1 | 240-1402010-А2 | Маслоприемник |
Загрузка ...
|
|
| 2 | Болт М8-6gх45.88.35.019 ГОСТ 7796-70 | Болт М8-6gх45.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 3 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | 50-1402053 | Прокладка |
Загрузка ...
|
|
| 5 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Д08-002-А | Втулка |
Загрузка ...
|
|
| 8 | 240-1403115-Б | Шестерня |
Загрузка ...
|
|
| 9 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 10 | 50-1403233 | Штифт |
Загрузка ...
|
|
| 11 | 240-1403228 | Шестерня |
Загрузка ...
|
|
| 12 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 13 | А57.03.026 | Втулка |
Загрузка ...
|
|
| 14 | Шпонка 4х7,5 ГОСТ 8795-68 | Шпонка 4х7,5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 15 | 50-1403052-Б | Валик |
Загрузка ...
|
|
| 16 | 50-1403075-Б | Шестерня |
Загрузка ...
|
|
| 17 | А57.03.027 | Втулка |
Загрузка ...
|
|
| 18 | 240-1403025 | Корпус |
Загрузка ...
|
|
| 19 | Штифт 8h8х16 ГОСТ 3128-70 | Штифт 8h8х16 ГОСТ 3128-70 |
Загрузка ...
|
|
| 20 | 50-1403033 | Прокладка |
Загрузка ...
|
|
| 21 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | 50-1403015-А | Патрубок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
