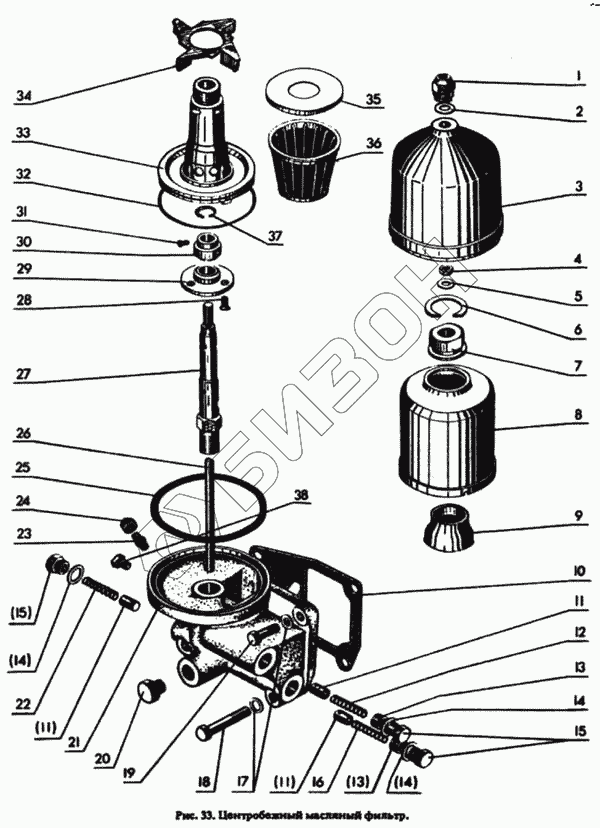

Графический каталог запасных частей к технике: МТЗ-80. Центробежный масляный фильтр
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1404080-А | 240-1404080-А | Ось в сборе |
Загрузка ...
|
|
| 240-1404010-05 | 240-1404010-05 | Масляный фильтр в сборе |
Загрузка ...
|
|
| 240-1404030-А | 240-1404030-А | Стакан с гайкой и кольцом в сборе |
Загрузка ...
|
|
| 240-1404020-А2 | 240-1404020-А2 | Ротор с осью в сборе |
Загрузка ...
|
|
| 1 | 14-1060-1 | Гайка |
Загрузка ...
|
|
| 2 | 240-1404039 | Шайба |
Загрузка ...
|
|
| 3 | 240-1404040-01 | Колпак |
Загрузка ...
|
|
| 4 | Гайка М12х1,25.6.019 ГОСТ 5916-70 | Гайка М12х1,25.6.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 5 | Д37А-1407607В | Шайба |
Загрузка ...
|
|
| 6 | 240-1404033 | Кольцо |
Загрузка ...
|
|
| 7 | 240-1404035-А | Гайка |
Загрузка ...
|
|
| 8 | 240-1404023 | Стакан |
Загрузка ...
|
|
| 9 | 240-1404049 | Стакан |
Загрузка ...
|
|
| 10 | 240-1404068 | Гайка колпака |
Загрузка ...
|
|
| 11 | 50-1404071 | Клапан |
Загрузка ...
|
|
| 12 | 50-1404081-А | Пружина |
Загрузка ...
|
|
| 13 | 50-1404072 | Пробка |
Загрузка ...
|
|
| 14 | Д09-035-А | Прокладка |
Загрузка ...
|
|
| 15 | 50-1404075-01 | Пробка |
Загрузка ...
|
|
| 16 | 50-1404083-А | Пружина |
Загрузка ...
|
|
| 17 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 18 | Болт М10-6gх50.88.35.019 ГОСТ 7798-70 | Болт М10-6gх50.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 20 | 50-1404077-А | Пробка |
Загрузка ...
|
|
| 21 | 240-1404067-А | Корпус |
Загрузка ...
|
|
| 22 | 50-1404085-А | Пружина |
Загрузка ...
|
|
| 23 | Штуцер 1-6 ГОСТ 9113-67 | Штуцер 1-6 ГОСТ 9113-67 |
Загрузка ...
|
|
| 24 | Р143-10-А1 | Заглушка (деталь технологическая) |
Загрузка ...
|
|
| 25 | 50-1404059-Б1 | Прокладка |
Загрузка ...
|
|
| 26 | 240-1404013 | Трубка |
Загрузка ...
|
|
| 27 | 240-1404012-Б | Ось |
Загрузка ...
|
|
| 28 | Винт М6-6gх14.58.019 ГОСТ 17475-72 | Винт М6-6gх14.58.019 ГОСТ 17475-72 |
Загрузка ...
|
|
| 29 | 240-1404019 | Крышка |
Загрузка ...
|
|
| 30 | 240-1404090-Б | Насадок |
Загрузка ...
|
|
| 31 | 240-1404028 | Штифт 5х8.11 |
Загрузка ...
|
|
| 32 | Кольцо 115-120-30-2-1 ГОСТ 9833-73 | Кольцо 115-120-30-2-1 ГОСТ 9833-73 |
Загрузка ...
|
|
| 33 | 240-1404017 | Корпус |
Загрузка ...
|
|
| 34 | 240-1404024 | Крыльчатка |
Загрузка ...
|
|
| 35 | 240-1404113 | Крышка |
Загрузка ...
|
|
| 36 | 240-1404110 | Сетка фильтрующая |
Загрузка ...
|
|
| 37 | 240-1404118 | Кольцо |
Загрузка ...
|
|
| 38 | КГ 1/4" | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
