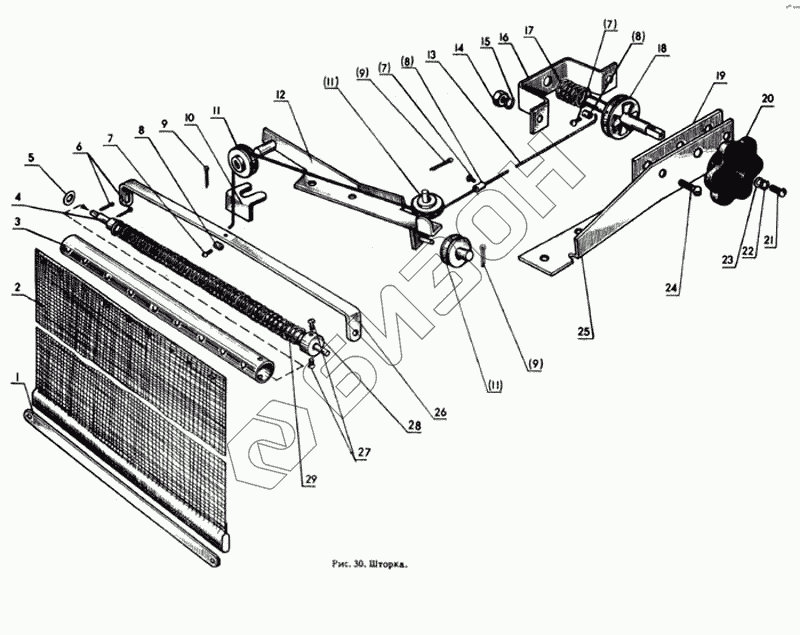

Графический каталог запасных частей к технике: МТЗ-80. Шторка
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1310030 | 70-1310030 | Стержень с фиксатором и пружиной |
Загрузка ...
|
|
| 70-1310410-Б | 70-1310410-Б | Блок управления в сборе |
Загрузка ...
|
|
| 70-1310010 | 70-1310010 | Шторка в сборе |
Загрузка ...
|
|
| 70-1110020 | 70-1110020 | Стержень со шторкой в сборе |
Загрузка ...
|
|
| 1 | 70-1310016 | Планка |
Загрузка ...
|
|
| 2 | 70-1310021 | Шторка |
Загрузка ...
|
|
| 3 | 70-1310040 | Барабан |
Загрузка ...
|
|
| 4 | 70-1310070 | Стержень |
Загрузка ...
|
|
| 5 | Шайба 8 ГОСТ 11371-78 | Шайба 8 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | Шплинт 2х12-001 ГОСТ 497-66 | Шплинт 2х12-001 ГОСТ 497-66 |
Загрузка ...
|
|
| 7 | Винт М4-6gх8.56.019 ГОСТ 11371-78 | Винт М4-6gх8.56.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 9 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 10 | 70-1310134 | Скоба |
Загрузка ...
|
|
| 11 | 70-1310024 | Ролик |
Загрузка ...
|
|
| 12 | 70-1310110 | Кронштейн |
Загрузка ...
|
|
| 13 | 70-1310121-А | Шнур |
Загрузка ...
|
|
| 14 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | Шайба 6 ГОСТ 6402-70 | Шайба 6 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | 70-1310411 | Скоба |
Загрузка ...
|
|
| 17 | А09.01.023 | Пружина |
Загрузка ...
|
|
| 18 | 70-1310450 | Барабан |
Загрузка ...
|
|
| 19 | 70-1310412 | Планка |
Загрузка ...
|
|
| 20 | 70-1310130-А | Рукоятка |
Загрузка ...
|
|
| 21 | Винт М5-6gх12.56.019 ГОСТ 17473-72 | Винт М5-6gх12.56.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 22 | Шайба 5 ГОСТ 6402-70 | Шайба 5 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Шайба 5 ГОСТ 11371-78 | Шайба 5 ГОСТ 11371-78 |
Загрузка ...
|
|
| 24 | Винт М6-6gх20.5б.019 ГОСТ 17473-72 | Винт М6-6gх20.5б.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 25 | 70-1310425 | Кронштейн |
Загрузка ...
|
|
| 26 | 70-1310013-А | Планка |
Загрузка ...
|
|
| 27 | 70-1310017 | Винт |
Загрузка ...
|
|
| 28 | 70-1310043 | Фиксатор |
Загрузка ...
|
|
| 29 | 70-1310033 | Пружина |
Загрузка ...
|
