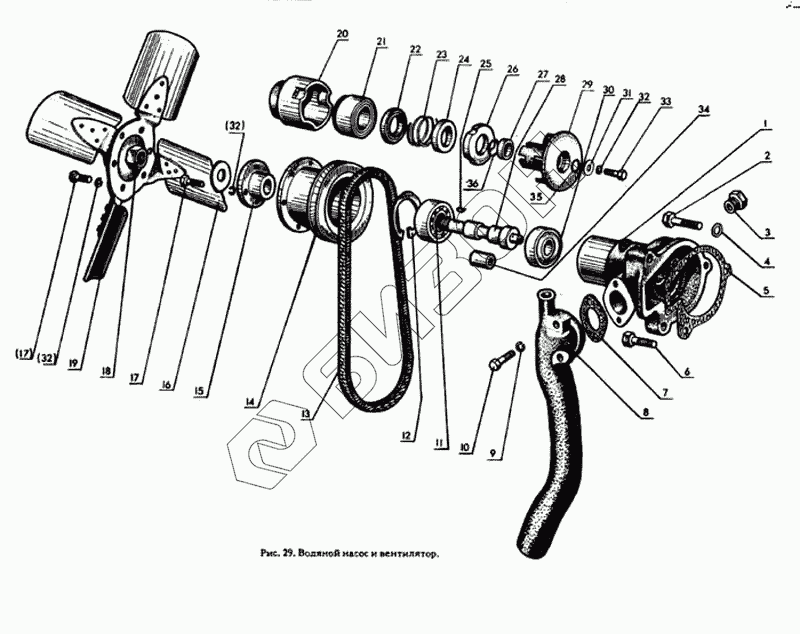

Графический каталог запасных частей к технике: МТЗ-80. Водяной насос и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1307010-А-03 | 240-1307010-А-03 | Насос водяной в сборе |
Загрузка ...
|
|
| 245-1307020 | 245-1307020 | Корпус с пробкой в сборе |
Загрузка ...
|
|
| 240-1307030 | 240-1307030 | Уплотнение в сборе |
Загрузка ...
|
|
| 1 | 245-1307025-01 | Корпус |
Загрузка ...
|
|
| 2 | Болт М10-6gх50.88.35.019 ГОСТ 7795-70 | Болт М10-6gх50.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 3 | Пробка КГ 3/8" А12.019 | Пробка КГ 3/8" А12.019 |
Загрузка ...
|
|
| 4 | Шайба 10 ГОСТ 6402-70 | Шайба 10 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | 50-1307048-Б | Прокладка |
Загрузка ...
|
|
| 6 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 7 | 50-1307049-А | Прокладка |
Загрузка ...
|
|
| 8 | 50-1307044-02 | Патрубок |
Загрузка ...
|
|
| 9 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 11 | Шарикоподшипник 160703 | Шарикоподшипник 160703 |
Загрузка ...
|
|
| 12 | Кольцо Б-62-019 | Кольцо Б-62-019 |
Загрузка ...
|
|
| 13 | Ремень 1-11х10х1250 ГОСТ 5813-76 | Ремень 1-11х10х1250 ГОСТ 5813-76 |
Загрузка ...
|
|
| 14 | 240-1307061-02 | Шкив |
Загрузка ...
|
|
| 15 | 50-1307079 | Ступица |
Загрузка ...
|
|
| 16 | 50-1307037-Б1-01 | Пластина |
Загрузка ...
|
|
| 17 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | Гайка М16х1,5.6Н.6.019 ГОСТ 5915-70 | Гайка М16х1,5.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 240-1308040-01 | Вентилятор |
Загрузка ...
|
|
| 20 | 2101-1307033 | Обойма |
Загрузка ...
|
|
| 21 | 240-1307038-Б | Манжета |
Загрузка ...
|
|
| 22 | 2101-1307036 | Каркас внутренний |
Загрузка ...
|
|
| 23 | 2101-1307034 | Пружина |
Загрузка ...
|
|
| 24 | 2101-1307037 | Каркас наружный |
Загрузка ...
|
|
| 25 | Шпонка 5х7,5 ГОСТ 24071-80 | Шпонка 5х7,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 26 | 01-1328 | Кольцо |
Загрузка ...
|
|
| 27 | 240-1307133 | Втулка |
Загрузка ...
|
|
| 28 | 245-1307052 | Валик |
Загрузка ...
|
|
| 29 | 240-1307074-Б | Крыльчатка |
Загрузка ...
|
|
| 30 | Шарикоподшипник 304К ГОСТ 8338-75 | Шарикоподшипник 304К ГОСТ 8338-75 |
Загрузка ...
|
|
| 31 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 32 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | 245-1307084 | Втулка |
Загрузка ...
|
|
| 35 | Кольцо 009-013-25-2 | Кольцо 009-013-25-2 |
Загрузка ...
|
|
| 36 | Кольцо 014-018-25-2-2 | Кольцо 014-018-25-2-2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
