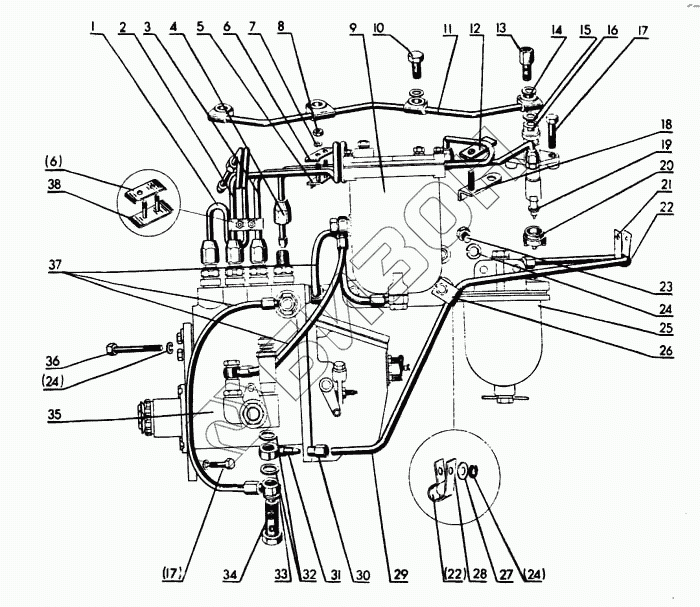

Графический каталог запасных частей к технике: МТЗ-80. Топливные трубопроводы и топливная аппаратура
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1104300 | 240-1104300 | Трубка топливная |
Загрузка ...
|
|
| 4УТНМ-1111005-01 | 4УТНМ-1111005-01 | Топливный насос |
Загрузка ...
|
|
| 240-1104115 | 240-1104115 | Угольник с гайкой в сборе |
Загрузка ...
|
|
| 1 | 240-1104300-01 | Трубка первая |
Загрузка ...
|
|
| 2 | 240-1104300-02 | Трубка вторая |
Загрузка ...
|
|
| 3 | 240-1104300-03 | Трубка третья |
Загрузка ...
|
|
| 4 | 240-1104300-04 | Трубка четвертая |
Загрузка ...
|
|
| 5 | 240-1111115-А-01 | Кронштейн |
Загрузка ...
|
|
| 6 | 240-1111106 | Колодка |
Загрузка ...
|
|
| 7 | Шайба 6 ГОСТ 6402-70 | Шайба 6 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Гайка М6.6.019 ГОСТ 5915-70 | Гайка М6.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 240-1117010-А-01 | Фильтр топливный |
Загрузка ...
|
|
| 10 | 36-1104787 | Болт |
Загрузка ...
|
|
| 11 | 240-1104320-А2-04 | Трубопровод |
Загрузка ...
|
|
| 12 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 13 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 14 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 15 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 16 | 11-1112010-02 | Форсунка |
Загрузка ...
|
|
| 17 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | 240-1111125-А-01 | Кронштейн |
Загрузка ...
|
|
| 19 | 11-1112208 | Прокладка |
Загрузка ...
|
|
| 20 | 240-1111036-А-01 | Кольцо защитное |
Загрузка ...
|
|
| 21 | 50-1111104 | Хомутик |
Загрузка ...
|
|
| 22 | 50-1111102-01 | Прокладка |
Загрузка ...
|
|
| 23 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | Шайба 10 ГОСТ 6402-70 | Шайба 10 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | А23.30.000-01 | Фильтр-отстойник |
Загрузка ...
|
|
| 26 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Шайба 10 ГОСТ 11371-78 | Шайба 10 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | 50-1111101-Б | Хомутик |
Загрузка ...
|
|
| 29 | 240-1104160 | Трубка |
Загрузка ...
|
|
| 30 | 240-1104119 | Гайка |
Загрузка ...
|
|
| 31 | 240-1104118 | Угольник |
Загрузка ...
|
|
| 32 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 33 | Д-18-055-А-01 | Кольцо |
Загрузка ...
|
|
| 34 | 240-1111103-А-01 | Болт |
Загрузка ...
|
|
| 35 | 4УТНМ-1111005-01 | Топливный насос |
Загрузка ...
|
|
| 36 | Болт М10-6gх120.88.35.019 ГОСТ 7795-70 | Болт М10-6gх120.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 37 | 240-1104160-02 | Трубка |
Загрузка ...
|
|
| 38 | 240-1111105 | Колодка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
