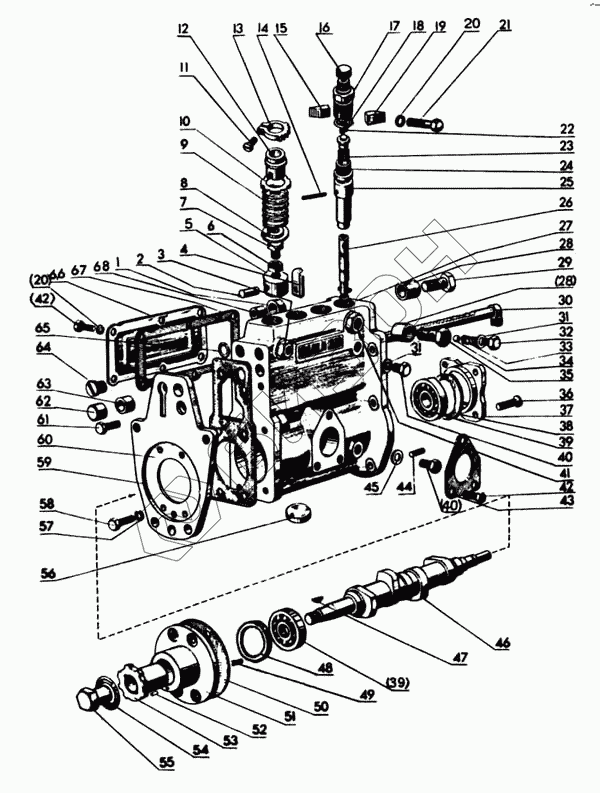

Графический каталог запасных частей к технике: МТЗ-80. Топливный насос 4УТНМ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УТН-5-1111220 | УТН-5-1111220 | Клапан с седлом в сборе |
Загрузка ...
|
|
| 16-С13-1Б | 16-С13-1Б | Клапан перепускной в сборе |
Загрузка ...
|
|
| 4УТНМ-1111160-10 | 4УТНМ-1111160-10 | Фланец с заглушкой в сборе |
Загрузка ...
|
|
| 4УТНМ-1111090-01 | 4УТНМ-1111090-01 | Толкатель в сборе |
Загрузка ...
|
|
| 4УТНМ-1111410-01 | 4УТНМ-1111410-01 | Плунжерная пара в сборе |
Загрузка ...
|
|
| 4УТНМ-1111005-01 | 4УТНМ-1111005-01 | Топливный насос |
Загрузка ...
|
|
| 4УТНМ-1111080 | 4УТНМ-1111080 | Плита с заглушкой в сборе |
Загрузка ...
|
|
| 4УТНМ-1111010 | 4УТНМ-1111010 | Насос топливный в сборе |
Загрузка ...
|
|
| 1 | УТН-5-1111263 | Ролик |
Загрузка ...
|
|
| 2 | УТН-3-1111266 | Ось |
Загрузка ...
|
|
| 3 | УТН-3-1110022-Б | Футорка |
Загрузка ...
|
|
| 4 | 4УТНМ-1111426 | Фиксатор |
Загрузка ...
|
|
| 5 | УТН-3-1111262-02 | Корпус |
Загрузка ...
|
|
| 6 | УТН-5-1111267 | Контргайка |
Загрузка ...
|
|
| 7 | 4УТНМ-1111265 | Болт |
Загрузка ...
|
|
| 8 | 4УТНМ-1111472 | Тарелка |
Загрузка ...
|
|
| 9 | УТН-5-1111138 | Пружина |
Загрузка ...
|
|
| 10 | УТН-5-1111473-А | Тарелка |
Загрузка ...
|
|
| 11 | УТН-5-1111433-А | Винт |
Загрузка ...
|
|
| 12 | УТН-5-1111431-Б | Втулка |
Загрузка ...
|
|
| 13 | 4УТНМ-1111432-01 | Венец |
Загрузка ...
|
|
| 14 | УТН-3-1111489 | Штифт |
Загрузка ...
|
|
| 15 | УТН-3-1111478-А2 | Зажим |
Загрузка ...
|
|
| 16 | 119-73-В | Колпачок (деталь технологическая) |
Загрузка ...
|
|
| 17 | УТН-3-1111485 | Штуцер |
Загрузка ...
|
|
| 18 | 16-212-Б | Прокладка |
Загрузка ...
|
|
| 19 | УТН-3-1111477-А2 | Зажим |
Загрузка ...
|
|
| 20 | Шайба 6Т ГОСТ 6402-70 | Шайба 6Т ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | 16-068-А | Пружина |
Загрузка ...
|
|
| 23 | УТН-5-1111224 | Клапан |
Загрузка ...
|
|
| 24 | УТН-5-1111226 | Седло |
Загрузка ...
|
|
| 25 | 4УТНМ-1111425-01 | Втулка |
Загрузка ...
|
|
| 26 | 4УТНМ-1111422-02 | Плунжер |
Загрузка ...
|
|
| 27 | 4УТНМ-1111025-10 | Корпус насоса |
Загрузка ...
|
|
| 28 | 119-85-1 | Втулка (деталь технологическая) |
Загрузка ...
|
|
| 29 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 30 | УТН-5-1111350 | Рейка |
Загрузка ...
|
|
| 31 | 16-219 | Прокладка |
Загрузка ...
|
|
| 32 | 16-218 | Пробка |
Загрузка ...
|
|
| 33 | 16-057 | Пружина |
Загрузка ...
|
|
| 34 | 16-262 | Шарик |
Загрузка ...
|
|
| 35 | 16-216-1 | Корпус |
Загрузка ...
|
|
| 36 | Винт М6-6gх12.58.019 ГОСТ 17475-72 | Винт М6-6gх12.58.019 ГОСТ 17475-72 |
Загрузка ...
|
|
| 37 | УТН-5-1111451-И | Стакан |
Загрузка ...
|
|
| 38 | 4УТНМ-1111213 | Прокладка регулировочная |
Загрузка ...
|
|
| 39 | Подшипник 7204-А ГОСТ 333—79 | Подшипник 7204-А ГОСТ 333—79 |
Загрузка ...
|
|
| 40 | ОНМ-019-2 | Болт |
Загрузка ...
|
|
| 41 | УТН-3-1111028-В2 | Футорка |
Загрузка ...
|
|
| 42 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 43 | 16-148-Б | Прокладка |
Загрузка ...
|
|
| 44 | Д40-1110026 | Штифт |
Загрузка ...
|
|
| 45 | ОНМ-086-1 | Прокладка |
Загрузка ...
|
|
| 46 | 4УТНМ-1111152-А | Вал |
Загрузка ...
|
|
| 47 | УТН-5-1111155 | Шпонка |
Загрузка ...
|
|
| 48 | 4УТНМ-1111244 | Пластина опорная |
Загрузка ...
|
|
| 49 | 4УТНМ-1111243-10 | Пружина |
Загрузка ...
|
|
| 50 | 4УТНМ-1111493 | Прокладка |
Загрузка ...
|
|
| 51 | 4УТНМ-1111162-10 | Фланец |
Загрузка ...
|
|
| 52 | УТН-5-1111163 | Заглушка |
Загрузка ...
|
|
| 53 | УТН-3-1111165 | Втулка |
Загрузка ...
|
|
| 54 | 16-091 | Шайба |
Загрузка ...
|
|
| 55 | УТН-3-1111471 | Гайка |
Загрузка ...
|
|
| 56 | УТН-3-1111026-А2 | Пробка |
Загрузка ...
|
|
| 57 | Шайба 8Т ГОСТ 6402-70 | Шайба 8Т ГОСТ 6402-70 |
Загрузка ...
|
|
| 58 | Болт М8-6gх30.88.05 ГОСТ 7796-70 | Болт М8-6gх30.88.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 59 | 4УТНМ-1111483 | Прокладка |
Загрузка ...
|
|
| 60 | 4УТНМ-1111082 | Плита |
Загрузка ...
|
|
| 61 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 62 | УТН-3-1111024 | Заглушка |
Загрузка ...
|
|
| 63 | УТН-5-1111029-А | Втулка |
Загрузка ...
|
|
| 64 | УТН-5-1111023-А | Пробка |
Загрузка ...
|
|
| 65 | УТН-5-1111519 | Кольцо |
Загрузка ...
|
|
| 66 | УТН-5-1111475-А6 | Крышка |
Загрузка ...
|
|
| 67 | УТН-5-1111476-А5 | Прокладка |
Загрузка ...
|
|
| 68 | УТН-5-1111264 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
