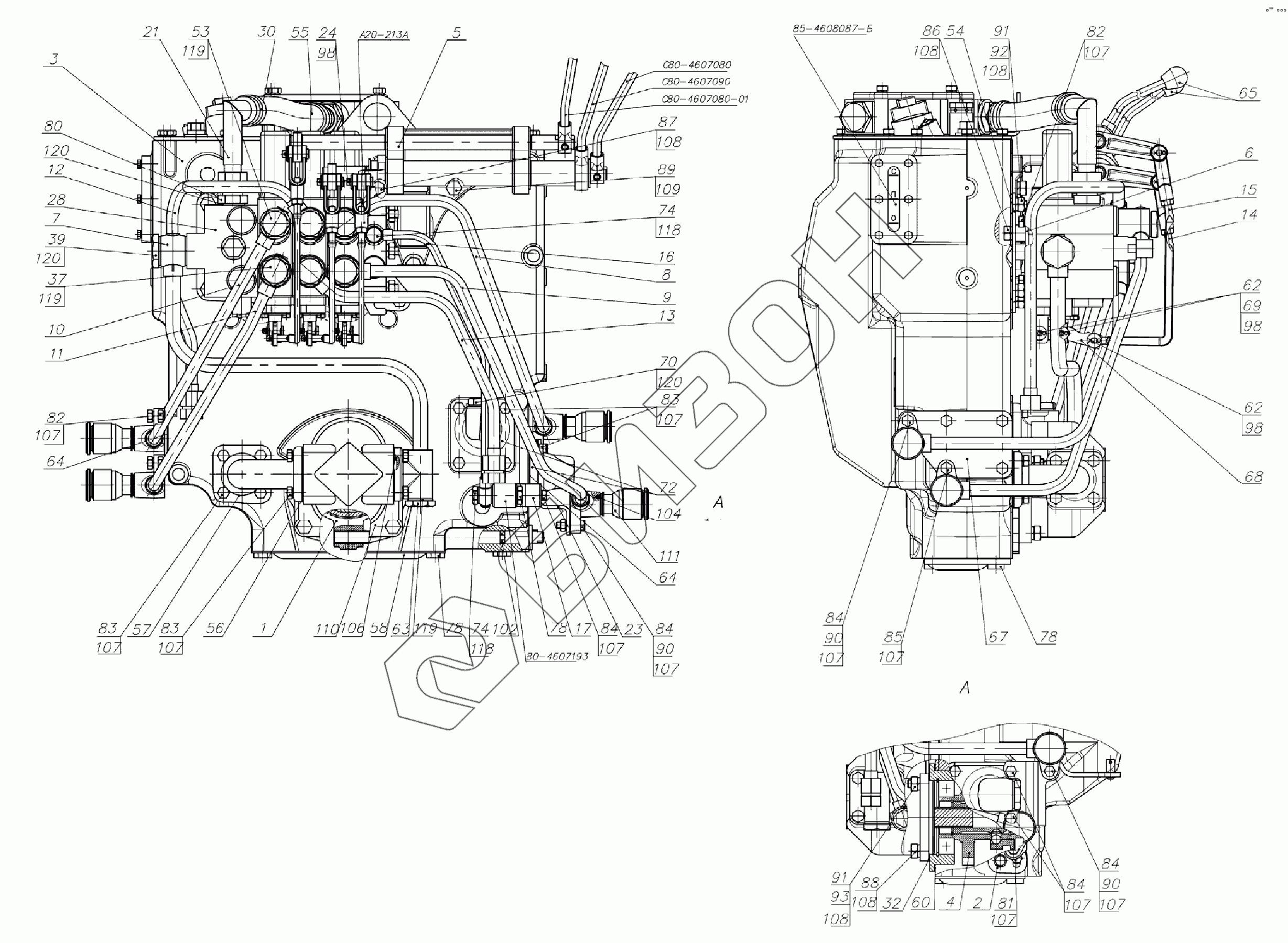

Графический каталог запасных частей к технике: МТЗ-80.1. Корпус гидросистемы С90-4600015
А20-213А
С80-4607080
С80-4607090
С80-4607080-01
85-4608087-Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
21
23
24
28
30
32
37
39
53
54
55
56
57
58
60
62
62
63
64
64
65
67
68
69
70
72
72
74
78
78
78
80
81
82
82
83
83
83
84
84
84
84
84
85
86
87
88
89
90
90
90
91
91
92
93
98
98
98
102
104
106
107
107
107
107
107
107
107
107
107
107
107
107
108
108
108
108
108
109
110
110
110
110
110
110
111
111
118
118
119
119
119
120
120
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| С90-4600015 | С90-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| А20-213А | А20-213А | Вилка |
Загрузка ...
|
|
| С80-4607080 | С80-4607080 | Рычаг |
Загрузка ...
|
|
| С80-4607090 | С80-4607090 | Рычаг |
Загрузка ...
|
|
| С80-4607080-01 | С80-4607080-01 | Рычаг |
Загрузка ...
|
|
| 85-4608087-Б | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 1 | 85-4604030-Б | Вилка |
Загрузка ...
|
|
| 2 | 85-4604040-Б | Вал |
Загрузка ...
|
|
| 3 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 4 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 5 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 6 | С80-4607030 | Кронштейн |
Загрузка ...
|
|
| 7 | С80-4607075-В | Труба |
Загрузка ...
|
|
| 8 | С80-4607110 | Труба |
Загрузка ...
|
|
| 9 | С90-4607115 | Труба |
Загрузка ...
|
|
| 10 | С80-4607120-01 | Труба |
Загрузка ...
|
|
| 11 | С80-4607130 | Труба |
Загрузка ...
|
|
| 12 | С80-4607165 | Труба |
Загрузка ...
|
|
| 13 | С80-4607175 | Труба |
Загрузка ...
|
|
| 14 | С80-4607260 | Тяга |
Загрузка ...
|
|
| 15 | С80-4607260-01 | Тяга |
Загрузка ...
|
|
| 16 | С80-4607310 | Маслопровод |
Загрузка ...
|
|
| 17 | 80-4607320-Б | Кронштейн |
Загрузка ...
|
|
| 21 | С80-4607425 | Патрубок |
Загрузка ...
|
|
| 23 | 80В-1108570 | Кронштейн |
Загрузка ...
|
|
| 24 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 28 | RS-213 | Распределитель |
Загрузка ...
|
|
| 30 | ХС-31 | Хомут |
Загрузка ...
|
|
| 32 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 37 | 40-4607032 | Болт |
Загрузка ...
|
|
| 39 | 40-4607037 | Болт |
Загрузка ...
|
|
| 53 | 50-4607031 | Болт |
Загрузка ...
|
|
| 54 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 55 | 50-4607063-Б2 | Шланг |
Загрузка ...
|
|
| 56 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 57 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 58 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 60 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 62 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 63 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 64 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 65 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 67 | 80-4608019-01 | Крышка |
Загрузка ...
|
|
| 68 | С80-4607086 | Рычаг |
Загрузка ...
|
|
| 69 | С80-4607088 | Палец |
Загрузка ...
|
|
| 70 | 85-4608021-01 | Пробка |
Загрузка ...
|
|
| 72 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 74 | Д18-051 | Болт |
Загрузка ...
|
|
| 78 | 1221-1802091-01 | Пробка резьбовая |
Загрузка ...
|
|
| 80 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 81 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 83 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 84 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 85 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 86 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 87 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 88 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 89 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 90 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 91 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 92 | М10-3р/6gх20.66.019 | Шпилька |
Загрузка ...
|
|
| 93 | М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 98 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 102 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 106 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 107 | 8Т | Шайба |
Загрузка ...
|
|
| 108 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 109 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 110 | НШ32УВ-3 | Насос |
Загрузка ...
|
|
| 110 | НШ32СМ-3 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 110 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 110 | НШ32М-309 | Насос шестеренный НШ32 |
Загрузка ...
|
|
| 110 | НШ32УМЖ-3 | Насос шестеренный |
Загрузка ...
|
|
| 110 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 111 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 111 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 118 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 119 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 120 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 122 | 5000.04 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
