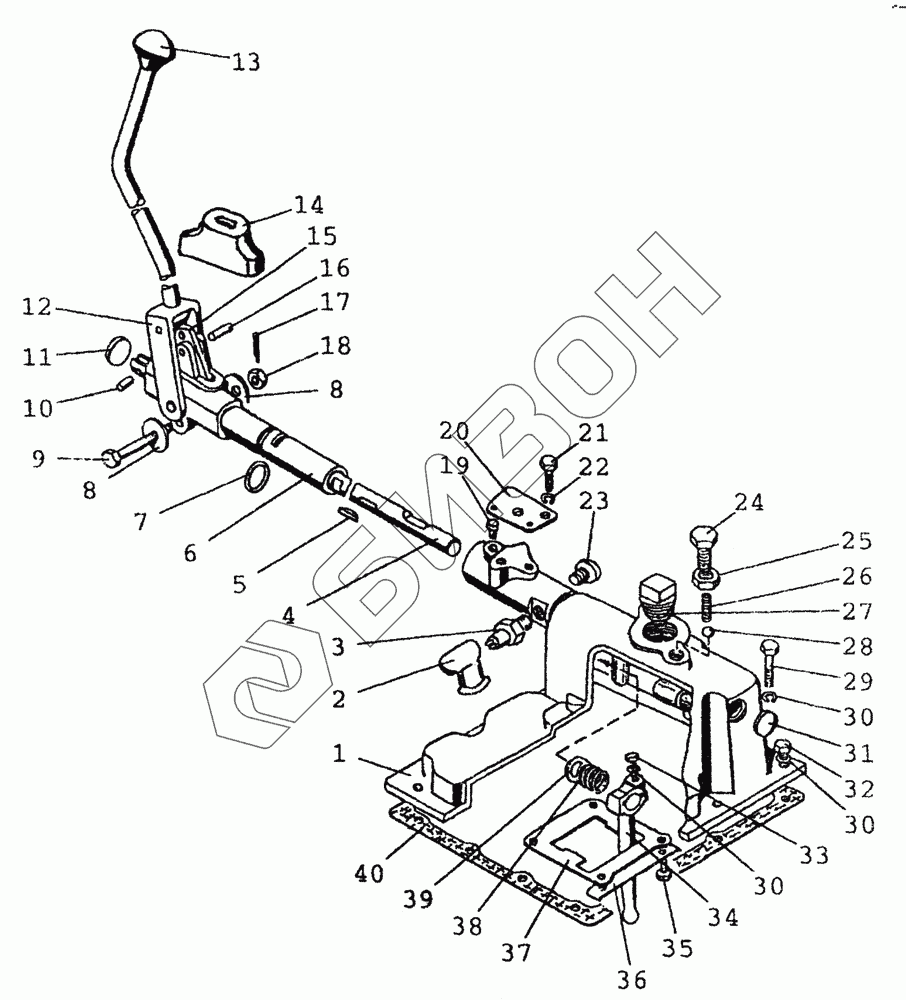

Графический каталог запасных частей к технике: МТЗ-80 (2002). 1703 Механизм переключения передач. Крышка
/41.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1703010-А1 | 70-1703010-А1 | Крышка |
Загрузка ...
|
|
| 1 | 70--1703025-Б | Крышка |
Загрузка ...
|
|
| 2 | 50Л-3724050 | Чехол |
Загрузка ...
|
|
| 3 | ТУРБ37334210.004-96 | ВК 12-3 |
Загрузка ...
|
|
| 4 | 70-1703201-Б-01 | Вал |
Загрузка ...
|
|
| 5 | СШ611 | Шпонка 6x11 |
Загрузка ...
|
|
| 6 | 70-1703210-Б | Опора |
Загрузка ...
|
|
| 7 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 8 | ГОСТ6958-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 9 | 50-2403034-01 | Болт |
Загрузка ...
|
|
| 10 | ШЦК8x20 | Штифт |
Загрузка ...
|
|
| 11 | ГОСТ3111-81 | Заглушка 35-10 кп.Ц9Хр |
Загрузка ...
|
|
| 12 | 70-1703220 | Рычаг |
Загрузка ...
|
|
| 13 | 70-1702125 | Рукоятка |
Загрузка ...
|
|
| 14 | 70-1703203-А | Чехол |
Загрузка ...
|
|
| 15 | 70-1703202-А | Поводок |
Загрузка ...
|
|
| 16 | ШЦК8x25 | Штифт |
Загрузка ...
|
|
| 17 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 18 | ГОСТ5919-70 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 19 | 70-1703205 | Стопор |
Загрузка ...
|
|
| 20 | 80-3503048 | Кронштейн |
Загрузка ...
|
|
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 22 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 23 | 70-1702053 | Пробка |
Загрузка ...
|
|
| 24 | 70-1703204 | Болт |
Загрузка ...
|
|
| 25 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 |
Загрузка ...
|
|
| 26 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 27 | Пробка КГ 1 1/4 | Пробка КГ 1 1/4 |
Загрузка ...
|
|
| 28 | 70-1703209 | Шарик 13,8мм |
Загрузка ...
|
|
| 29 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 30 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 31 | ГОСТ3111-81 | Заглушка 35-10 кп.Ц9Хр |
Загрузка ...
|
|
| 32 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 33 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 34 | 70-1703011 | Рычаг |
Загрузка ...
|
|
| 35 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 36 | 50-1702107-А | Пластина стопорная |
Загрузка ...
|
|
| 37 | 70-1703084 | Пластина |
Загрузка ...
|
|
| 38 | 70-1703057 | Пружина |
Загрузка ...
|
|
| 39 | 70-1703058 | Шайба |
Загрузка ...
|
|
| 40 | 50-1702026 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
