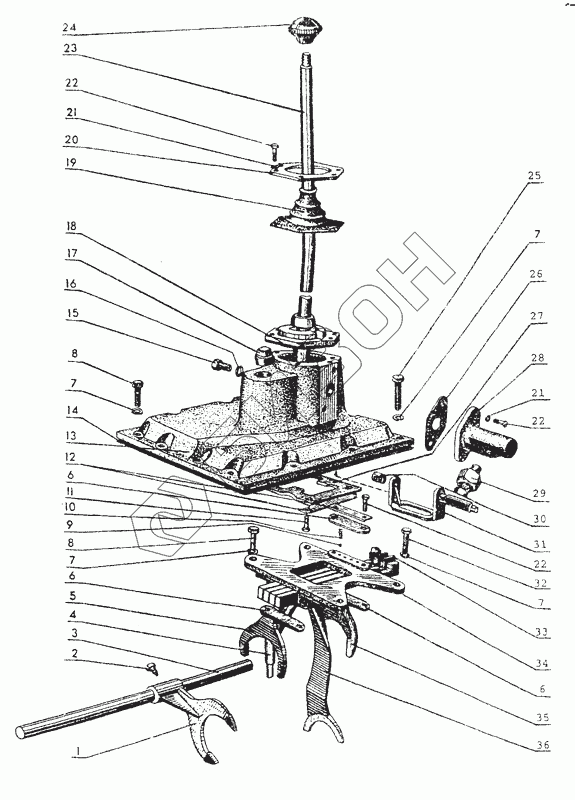

Графический каталог запасных частей к технике: МТЗ-80 (2002). 1702 Механизм переключения передач
/134.gif)
1
2
3
4
5
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1702080 | 50-1702080 | Корпус вилок в сборе |
Загрузка ...
|
|
| 70-1702010 | 70-1702010 | Крышка коробки передач 50-1702080 в сборе |
Загрузка ...
|
|
| 1 | 50-1702028 | Вилка переключения редуктора |
Загрузка ...
|
|
| 2 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 3 | 50-1702063 | Валик |
Загрузка ...
|
|
| 4 | 50-1702095-А1 | Поводок |
Загрузка ...
|
|
| 5 | 50-1702116 | Вилка переключения IV и V передач |
Загрузка ...
|
|
| 6 | 50-170281 | Планка вилок переключения |
Загрузка ...
|
|
| 7 | OCT37.001.115-75 | Шайба 6Т |
Загрузка ...
|
|
| 8 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 9 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 10 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 11 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 12 | 50-1702107-А | Пластина стопорная |
Загрузка ...
|
|
| 13 | 50-1702025-А | Крышка |
Загрузка ...
|
|
| 14 | 50-1702026 | Прокладка |
Загрузка ...
|
|
| 15 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 16 | ОСТ.37.001.115-75 | Шайба 12ОТ |
Загрузка ...
|
|
| 17 | Пробка КГ11/4 | Пробка КГ 1 1/4 |
Загрузка ...
|
|
| 18 | 50-1702121 | Прокладка |
Загрузка ...
|
|
| 19 | 50-1702236 | Чехол |
Загрузка ...
|
|
| 20 | 50-1702231 | Кольцо нажимное |
Загрузка ...
|
|
| 21 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 22 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 23 | 70-1702020-А | Рычаг переключения |
Загрузка ...
|
|
| 24 | 70-1702125 | Рукоятка |
Загрузка ...
|
|
| 25 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 26 | 50-1702045 | Прокладка |
Загрузка ...
|
|
| 27 | 50-1702084 | Пластина ограничительная |
Загрузка ...
|
|
| 28 | 50-1702044 | Втулка |
Загрузка ...
|
|
| 29 | ТУРБ33374210.004-96 | Выключатель ВК 12-3 |
Загрузка ...
|
|
| 30 | 36-1301163 | Пружина |
Загрузка ...
|
|
| 31 | 70-1702040-01 | Рамка |
Загрузка ...
|
|
| 32 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 33 | 50-1702083 | Планка замковая |
Загрузка ...
|
|
| 34 | 50-1702085 | Корпус вилок |
Загрузка ...
|
|
| 35 | 50-1702096 | Вилка переключения III передачи |
Загрузка ...
|
|
| 36 | 74-1702086 | Вилка 1-й передачи и заднего хода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
