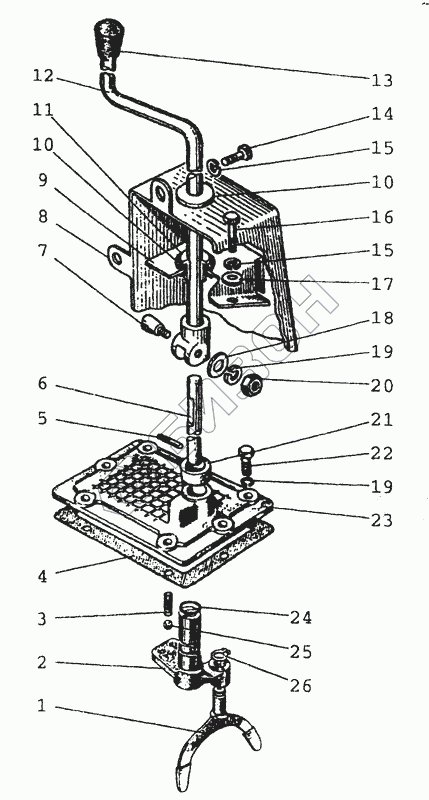

Графический каталог запасных частей к технике: МТЗ-80 (2002). 1723 Управление редуктором
/42.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1723065 | 80-1723065 | Рычаг |
Загрузка ...
|
|
| 80-1723010-Б | 80-1723010-Б | Управление редуктором |
Загрузка ...
|
|
| 1 | 80-1721021 | Вилка |
Загрузка ...
|
|
| 2 | 70-1723020 | Ось с рычагом |
Загрузка ...
|
|
| 3 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 4 | 50-1601347 | Прокладка |
Загрузка ...
|
|
| 5 | 70-1723012 | Штифт 6х36.88.016 |
Загрузка ...
|
|
| 6 | 70-1723024 | Стержень |
Загрузка ...
|
|
| 7 | 70-1723063 | Клин |
Загрузка ...
|
|
| 8 | 80-6700370 | Кожух |
Загрузка ...
|
|
| 9 | 80-6702291 | Накладка |
Загрузка ...
|
|
| 10 | 70-3723024 | Втулка |
Загрузка ...
|
|
| 11 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 12 | 80-1723060 | Рычаг |
Загрузка ...
|
|
| 13 | А61-01-014 | Рукоятка |
Загрузка ...
|
|
| 14 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 15 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 16 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 17 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 18 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 19 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 20 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 21 | 70-1723032 | Втулка |
Загрузка ...
|
|
| 22 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 23 | 70-1723015 | Крышка |
Загрузка ...
|
|
| 24 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 25 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 26 | ГОСТ13942-86 | Кольцо Б15 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
