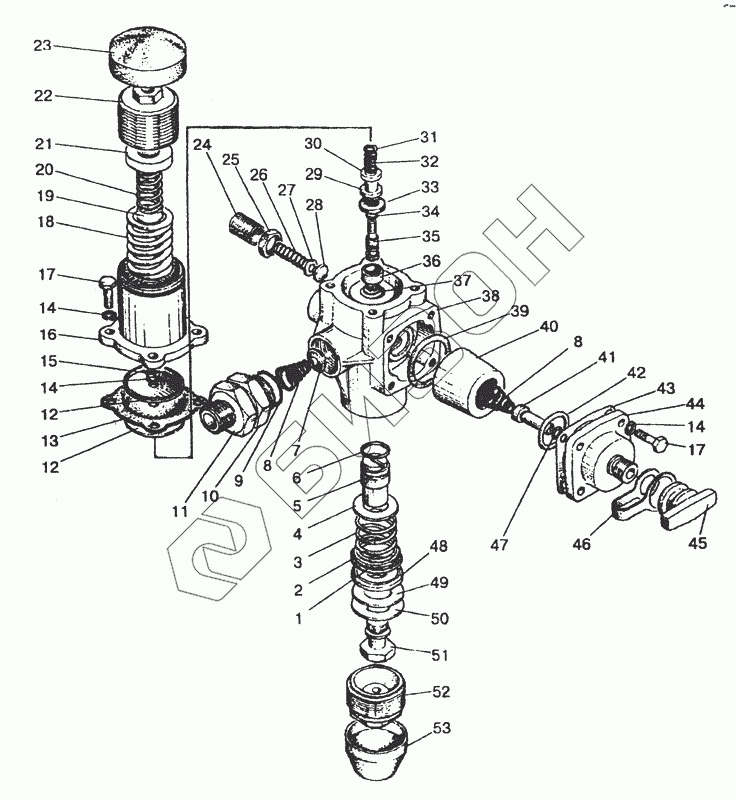

Графический каталог запасных частей к технике: МТЗ-80 (2002). 3512 Регулятор давления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-3512020 80-3512020 Клапан в сборе
Загрузка ...
80-3512010 80-3512010 Регулятор давления
Загрузка ...
80-3512030 80-3512030 Диафрагма в сборе
Загрузка ...
1 80-3512113 Прокладка
Загрузка ...
2 ГОСТ9833-73 Кольцо 010-015-30-2-3
Загрузка ...
3 80-3512026 Пружина
Загрузка ...
4 80-3512027 Шайба
Загрузка ...
5 80-3512028 Поршень
Загрузка ...
6 ГОСТ9833-73 Кольцо 010-015-30-2-3
Загрузка ...
7 80-3512110 Клапан
Загрузка ...
8 80-3512131 Пружина
Загрузка ...
9 ГОСТ9833-73 Кольцо 010-015-30-2-3
Загрузка ...
10 80-3512111 Штуцер
Загрузка ...
11 80-3512006 Контргайка
Загрузка ...
12 80-3512032 Шайба
Загрузка ...
13 80-3512141 Диафрагма
Загрузка ...
14 ОСТ37.001.115-75 Шайба 8Т
Загрузка ...
15 ГОСТ5915-70 Гайка М6-6Н.6.019
Загрузка ...
16 80-3512106 Корпус
Загрузка ...
17 ГОСТ7796-70 Болт М8-6gх20.88.35.019
Загрузка ...
18 80-3512104 Пружина
Загрузка ...
19 80-3512109 Шайба
Загрузка ...
20 80-3512105 Пружина
Загрузка ...
21 80-3512109-01 Колпачок
Загрузка ...
22 80-3512107 Крышка
Загрузка ...
23 80-3512108 Колпак
Загрузка ...
24 80-3512134 Винт
Загрузка ...
25 80-3512115 Гайка
Загрузка ...
26 80-3512116 Пружина
Загрузка ...
27 80-3512129 Шайба
Загрузка ...
28 80-3512130 Клапан
Загрузка ...
29 80-3512036 Втулка
Загрузка ...
30 80-3512143 Шайба
Загрузка ...
31 80-3512142 Прокладка
Загрузка ...
32 80-3512034 Пружина
Загрузка ...
33 80-3512037 Клапан
Загрузка ...
34 ГОСТ9833-73 Кольцо 010-015-30-2-3
Загрузка ...
35 80-3512038 Золотник
Загрузка ...
36 80-3512103 Седло
Загрузка ...
37 80-3512133 Прокладка
Загрузка ...
38 80-3512040 Корпус
Загрузка ...
39 80-3512127 Прокладка
Загрузка ...
40 80-3512119 Фильтр
Загрузка ...
41 80-3512122 Толкатель
Загрузка ...
42 ГОСТ9833-73 Кольцо 010-015-30-2-3
Загрузка ...
43 80-3512125 Прокладка
Загрузка ...
44 80-3512123 Крышка
Загрузка ...
45 105.069.05.005 Гайка
Загрузка ...
46 105.069.05.006 Лента
Загрузка ...
47 ГОСТ9833-73 Кольцо 010-015-30-2-3
Загрузка ...
48 80-3512029 Седло
Загрузка ...
49 80-3512025 Клапан
Загрузка ...
50 80-3512021 Шайба
Загрузка ...
51 80-3512024 Стержень
Загрузка ...
52 80-3512102 Крышка
Загрузка ...
53 80-3512101 Насадка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
