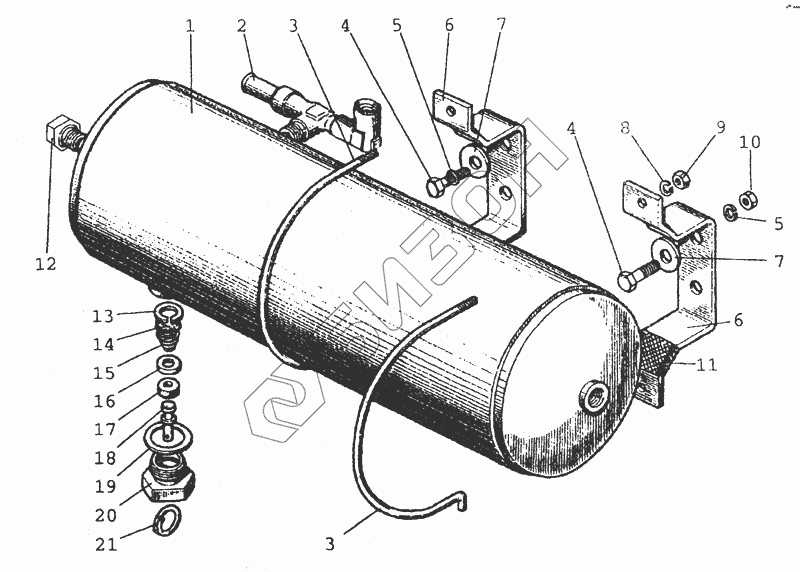

Графический каталог запасных частей к технике: МТЗ-80 (2002). 3513 Баллон
/72.gif)
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3513110 | 85-3513110 | Клапан в сборе |
Загрузка ...
|
|
| 1 | 85-3513010 | Баллон |
Загрузка ...
|
|
| 2 | 80-3513015 | Тройник |
Загрузка ...
|
|
| 3 | В50-3513032 | Хомут |
Загрузка ...
|
|
| 4 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 5 | OCT37.001115-75 | Шайба 16ОТ |
Загрузка ...
|
|
| 6 | В50-3513025-А | Кронштейн |
Загрузка ...
|
|
| 7 | ГОСТ6958-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 8 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 9 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 10 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 11 | ПР-43-01 | Уплотнитель |
Загрузка ...
|
|
| 12 | 80-3513021 | Угольник |
Загрузка ...
|
|
| 13 | 85-3513128 | Кольцо |
Загрузка ...
|
|
| 14 | 85-3513117 | Фильтр |
Загрузка ...
|
|
| 15 | 85-3513126 | Пружина |
Загрузка ...
|
|
| 16 | 85-1313127 | Тарелка |
Загрузка ...
|
|
| 17 | 85-3513113 | Клапан |
Загрузка ...
|
|
| 18 | 85-3513124 | Толкатель |
Загрузка ...
|
|
| 19 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 20 | 85-3513120 | Корпус |
Загрузка ...
|
|
| 21 | Н50-4202146 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
