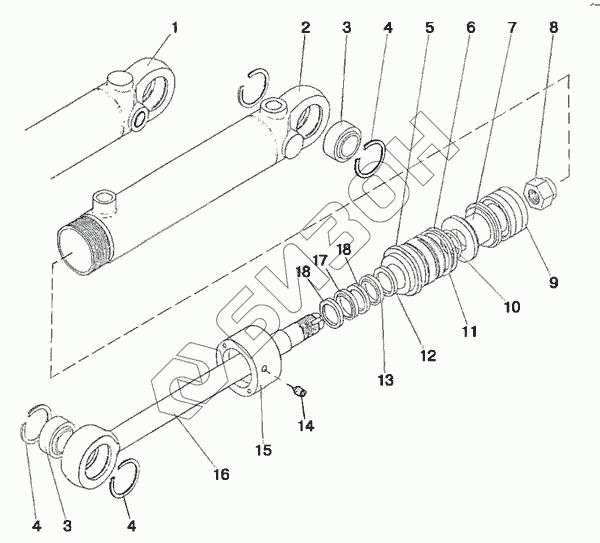

Графический каталог запасных частей к технике: МТЗ-80 (2009). Гидроцилиндр 50x25-200
/34.4.gif)
Ц50-3405215-А-01
Ц50-3405215-А
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц50-3405215-А-01 | Ц50-3405215-А-01 | Гидроцилиндр |
Загрузка ...
|
|
| Ц50-3405215-А | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 1 | Ц50-3405220-01 | Корпус цилиндра |
Загрузка ...
|
|
| 2 | Ц50-3405220 | Корпус цилиндра |
Загрузка ...
|
|
| 3 | ШС-25 | Подшипник |
Загрузка ...
|
|
| 3 | ШСП-25 | Подшипник |
Загрузка ...
|
|
| 4 | В42 | Кольцо |
Загрузка ...
|
|
| 5 | Ц50-3405218-Б | Крышка передняя |
Загрузка ...
|
|
| 6 | 045-050-30-1-4 | Кольцо |
Загрузка ...
|
|
| 7 | Ц50-3405223-Б | Поршень |
Загрузка ...
|
|
| 8 | Ц50-3405222 | Гайка |
Загрузка ...
|
|
| 9 | 24251797 | Уплотнение поршня |
Загрузка ...
|
|
| 10 | 025-028-19-1-4 | Кольцо |
Загрузка ...
|
|
| 11 | Ц50-3405228 | Кольцо защитное |
Загрузка ...
|
|
| 12 | 24223269 | Уплотнение штока |
Загрузка ...
|
|
| 13 | 24004792 | Манжета штока |
Загрузка ...
|
|
| 14 | ВМ8х10 | Винт |
Загрузка ...
|
|
| 15 | Ц50-3405224 | Гайка |
Загрузка ...
|
|
| 16 | Ц50-3405221-Б | Шток |
Загрузка ...
|
|
| 17 | 24223123 | Уплотнение штока |
Загрузка ...
|
|
| 18 | 24226044 | Направляющая штока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
