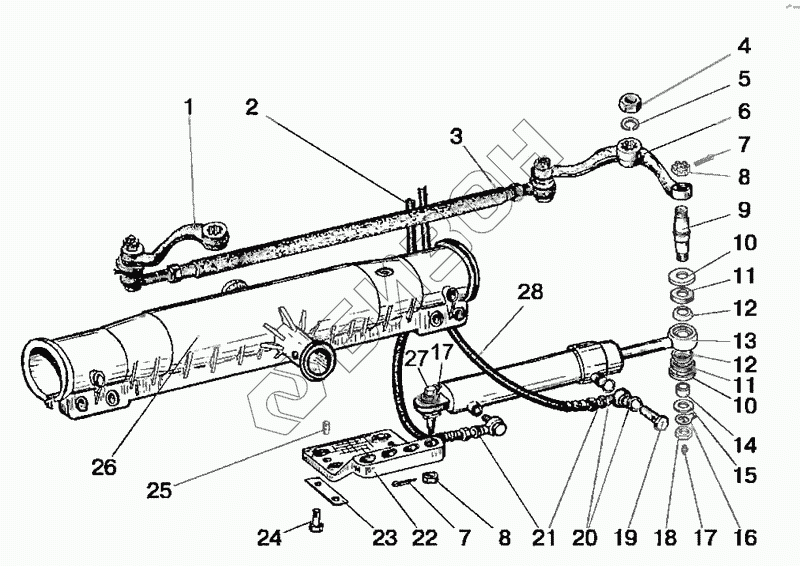

Графический каталог запасных частей к технике: МТЗ-80 (2009). Гидроцилиндр и арматура ГОРУ
/34.3.gif)
1
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 70-3001040 | Рычаг правый |
Загрузка ...
|
|
| 2 | 952-3407100 | Рукав высокого давления |
Загрузка ...
|
|
| 3 | 1220-3003010 | Тяга рулевая |
Загрузка ...
|
|
| 4 | 50-3001087 | Гайка |
Загрузка ...
|
|
| 5 | 27Л | Шайба |
Загрузка ...
|
|
| 6 | 70-3001040-01 | Рычаг левый |
Загрузка ...
|
|
| 7 | 4x36 | Шплинт |
Загрузка ...
|
|
| 8 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 9 | Ф80-3405101Б | Палец |
Загрузка ...
|
|
| 10 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 11 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 12 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 13 | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 14 | Ф80-3405102В | Втулка |
Загрузка ...
|
|
| 15 | ШЧ20 | Шайба |
Загрузка ...
|
|
| 16 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 17 | 1.1Ц9хр | Масленка |
Загрузка ...
|
|
| 18 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 19 | Ф80-3407201 | Болт |
Загрузка ...
|
|
| 20 | Ф80-3407114 | Шайба |
Загрузка ...
|
|
| 21 | 952-3407020 | Переходник |
Загрузка ...
|
|
| 22 | Ф80-3001011 | Кронштейн |
Загрузка ...
|
|
| 23 | Ф80-3001013 | Пластина |
Загрузка ...
|
|
| 24 | М16x40 | Болт |
Загрузка ...
|
|
| 25 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 26 | 50-3001010А-01 | Ось передняя |
Загрузка ...
|
|
| 27 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 28 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
