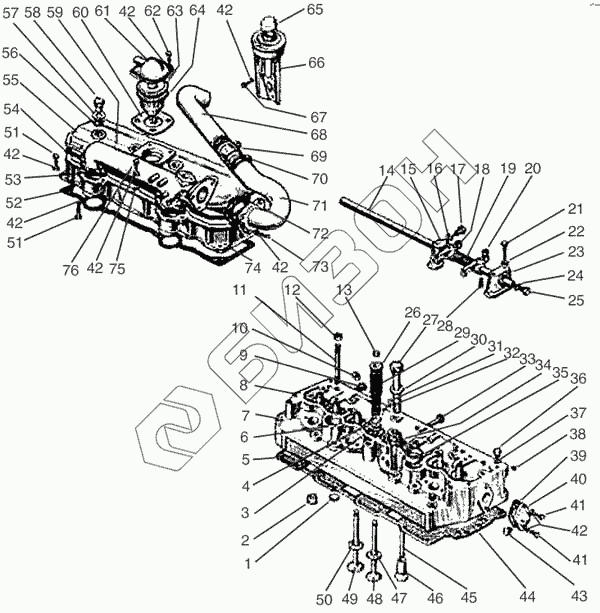

Графический каталог запасных частей к технике: МТЗ-900. Головка цилиндров. Клапаны и толкатели клапанов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
42
42
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1003012-01 | 245-1003012-01 | Головка цилиндров |
Загрузка ...
|
|
| 245-3707220-А-01 | 245-3707220-А-01 | Бачок с крышкой |
Загрузка ...
|
|
| 240-1007152-Б | 240-1007152-Б | Стойка вторая |
Загрузка ...
|
|
| 240-1007151-Б | 240-1007151-Б | Стойка передняя |
Загрузка ...
|
|
| 245-1003013-А-03 | 245-1003013-А-03 | Головка цилиндров |
Загрузка ...
|
|
| 245-1003030 | 245-1003030 | Крышка головки цилиндров |
Загрузка ...
|
|
| 1 | 240-1003027 | Заглушка |
Загрузка ...
|
|
| 2 | 240-1003029 | Втулка |
Загрузка ...
|
|
| 3 | 240-1007054 | Шайба |
Загрузка ...
|
|
| 4 | 240-1007055 | Шайба |
Загрузка ...
|
|
| 5 | 50-1003020-А2-01 | Прокладка |
Загрузка ...
|
|
| 6 | 240-1007020 | Манжета |
Загрузка ...
|
|
| 7 | 245-1003015-А-01 | Головка цилиндров |
Загрузка ...
|
|
| 8 | 240-1007032-Б-01 | Втулка |
Загрузка ...
|
|
| 9 | Болт М12х85 | Болт М12х85 |
Загрузка ...
|
|
| 10 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 11 | 50-1003112 | Шпилька |
Загрузка ...
|
|
| 12 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 13 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 14 | 50-1007102-А | Ось |
Загрузка ...
|
|
| 15 | 240-1007152-Б-01 | Стойка средняя |
Загрузка ...
|
|
| 16 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 17 | 240-1007185 | Фиксатор |
Загрузка ...
|
|
| 18 | 50-1007212-А3 | Коромысло |
Загрузка ...
|
|
| 19 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 20 | Д02-063 | Гайка |
Загрузка ...
|
|
| 21 | Болт М12х85 | Болт М12х85 |
Загрузка ...
|
|
| 22 | Шайба ШЧ12 | Шайба ШЧ12 |
Загрузка ...
|
|
| 23 | 240-1007151-Б-01 | Стойка задняя |
Загрузка ...
|
|
| 24 | 50-1007183 | Шайба пробки |
Загрузка ...
|
|
| 25 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 26 | 240-1007048 | Тарелка |
Загрузка ...
|
|
| 27 | 240-1002047 | Болт |
Загрузка ...
|
|
| 28 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 29 | 240-1007045-А1 | Пружина клапана |
Загрузка ...
|
|
| 30 | 48-1002318 | Шайба |
Загрузка ...
|
|
| 31 | Д02-003-А | Заглушка |
Загрузка ...
|
|
| 32 | 240-1007046-А1 | Пружина клапана |
Загрузка ...
|
|
| 33 | Болт М12Х35 | Болт М12Х35 |
Загрузка ...
|
|
| 34 | 240-1002047-01 | Болт |
Загрузка ...
|
|
| 35 | 50-1003103-А | Стакан |
Загрузка ...
|
|
| 36 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 37 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 38 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 39 | 50-1015598 | Прокладка патрубка |
Загрузка ...
|
|
| 40 | 70-8115022-А | Патрубок |
Загрузка ...
|
|
| 41 | Болт М8х25 | Болт М8х25 |
Загрузка ...
|
|
| 42 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 43 | Пробка КГ 3/8 | Пробка КГ 3/8 |
Загрузка ...
|
|
| 44 | Ф-4.118.3 | Кольцо |
Загрузка ...
|
|
| 45 | 240-1007310 | Штанга |
Загрузка ...
|
|
| 46 | 240-1007375-А | Толкатель |
Загрузка ...
|
|
| 47 | 245-1003018 | Седло впускного клапана |
Загрузка ...
|
|
| 48 | 240-1007014-Б4 | Клапан впускной |
Загрузка ...
|
|
| 49 | 240-1007015-Б6 | Клапан выпускной |
Загрузка ...
|
|
| 50 | 245-1003019 | Седло выпускного клапана |
Загрузка ...
|
|
| 51 | Болт М8х35 | Болт М8х35 |
Загрузка ...
|
|
| 52 | 240-1003108 | Прокладка |
Загрузка ...
|
|
| 53 | 240-1003031 | Прокладка |
Загрузка ...
|
|
| 54 | 240-1003109 | Прокладка |
Загрузка ...
|
|
| 55 | 245-1003122-02 | Колпак |
Загрузка ...
|
|
| 56 | 50-1003107-А-01 | Кольцо |
Загрузка ...
|
|
| 57 | 50-1003106 | Шайба |
Загрузка ...
|
|
| 58 | 50-1003104-А | Гайка колпака |
Загрузка ...
|
|
| 59 | 245-1003033-01 | Коллектор |
Загрузка ...
|
|
| 60 | 240-1002444-А | Прокладка |
Загрузка ...
|
|
| 61 | 245-1014430-02 | Корпус сапуна |
Загрузка ...
|
|
| 62 | Болт М8х16 | Болт М8х16 |
Загрузка ...
|
|
| 63 | 245-1014454 | Маслоотражатель |
Загрузка ...
|
|
| 64 | 245-1014440 | Стакан |
Загрузка ...
|
|
| 65 | 240-3707200-01 | Пробка |
Загрузка ...
|
|
| 66 | 245-3707140-А-01 | Бачок |
Загрузка ...
|
|
| 67 | Болт М8х20 | Болт М8х20 |
Загрузка ...
|
|
| 68 | 245-1003036 | Патрубок |
Загрузка ...
|
|
| 69 | 54-65-75-0.2(2) | Рукав |
Загрузка ...
|
|
| 70 | ХЧП10-02.019 | Хомут стяжной |
Загрузка ...
|
|
| 71 | 245-1003035-А | Патрубок |
Загрузка ...
|
|
| 72 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 73 | Болт М8х30 | Болт М8х30 |
Загрузка ...
|
|
| 74 | 240-1003032-А-02 | Крышка |
Загрузка ...
|
|
| 75 | Штифт 2,5х10 | Штифт 2,5х10 |
Загрузка ...
|
|
| 76 | Болт М8х80 | Болт М8х80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
