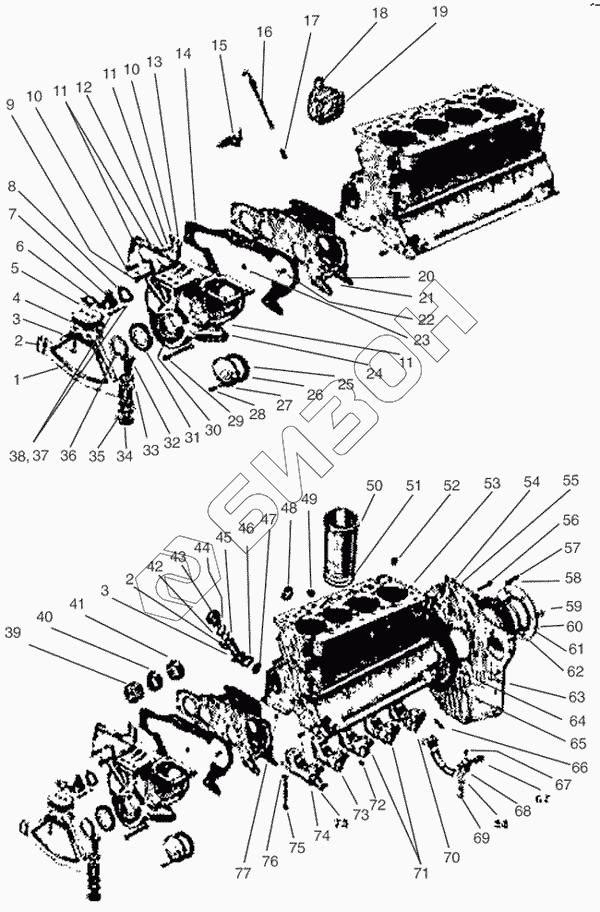

Графический каталог запасных частей к технике: МТЗ-900. Подвеска и блок цилиндров дизеля.
1
2
2
3
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1002115-01 | 240-1002115-01 | Горловина с кольцом и патрубком в сборе |
Загрузка ...
|
|
| 245-1002001 | 245-1002001 | Блок цилиндров |
Загрузка ...
|
|
| 240-1001010-А | 240-1001010-А | Опора в сборе |
Загрузка ...
|
|
| 50-100204-Б | 50-100204-Б | Опора картера |
Загрузка ...
|
|
| А19.01.100-04 | А19.01.100-04 | Крышка с кольцом и пробкой в сборе |
Загрузка ...
|
|
| 240-1002060-А | 240-1002060-А | Крышка шестерен в сборе |
Загрузка ...
|
|
| 1 | 240-1001015-А1 | Опора |
Загрузка ...
|
|
| 2 | Болт М8х20 | Болт М8х20 |
Загрузка ...
|
|
| 3 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 4 | 240-1001025 | Амортизатор |
Загрузка ...
|
|
| 5 | Болт М6х16 | Болт М6х16 |
Загрузка ...
|
|
| 6 | 240-1001017 | Прокладка |
Загрузка ...
|
|
| 7 | ПТ-3802010-А-53 | Привод тахоспидометра |
Загрузка ...
|
|
| 8 | 50-1021012 | Прокладка |
Загрузка ...
|
|
| 9 | Болт М10х60 | Болт М10х60 |
Загрузка ...
|
|
| 10 | Болт М10х30 | Болт М10х30 |
Загрузка ...
|
|
| 11 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 12 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 13 | Болт М10х35 | Болт М10х35 |
Загрузка ...
|
|
| 14 | 240-1002064-А | Прокладка |
Загрузка ...
|
|
| 15 | Кран Кр2 | Кран Кр2 |
Загрузка ...
|
|
| 16 | 240-1002320-В-02 | Масломер |
Загрузка ...
|
|
| 17 | 240-1002323-Б | Трубка |
Загрузка ...
|
|
| 18 | 245-1118020 | Крышка |
Загрузка ...
|
|
| 19 | 240-1002044-А | Прокладка |
Загрузка ...
|
|
| 20 | 240-1002033 | Прокладка |
Загрузка ...
|
|
| 21 | 240-1002030 | Щит |
Загрузка ...
|
|
| 22 | Болт М10х20 | Болт М10х20 |
Загрузка ...
|
|
| 23 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 24 | Болт М10х45 | Болт М10х45 |
Загрузка ...
|
|
| 25 | 240-1002038 | Прокладка |
Загрузка ...
|
|
| 26 | 245-1002036-01 | Крышка |
Загрузка ...
|
|
| 27 | 50-1022067 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | Болт М8х25 | Болт М8х25 |
Загрузка ...
|
|
| 29 | Болт М10х75 | Болт М10х75 |
Загрузка ...
|
|
| 30 | 240-1002065А | Крышка шестерен |
Загрузка ...
|
|
| 31 | 50-1002066 | Маслоотражатель |
Загрузка ...
|
|
| 32 | Болт М16х80 | Болт М16х80 |
Загрузка ...
|
|
| 33 | Шайба ШЧ16 | Шайба ШЧ16 |
Загрузка ...
|
|
| 34 | Гайка М16 | Гайка М16 |
Загрузка ...
|
|
| 35 | Шайба ШП16 | Шайба ШП16 |
Загрузка ...
|
|
| 36 | 240-1002055 | Манжета 2.1-50х70-4 |
Загрузка ...
|
|
| 37 | Шайба ШП6 | Шайба ШП6 |
Загрузка ...
|
|
| 38 | 240-3802005 | Болт |
Загрузка ...
|
|
| 39 | 240-1002069 | Втулка |
Загрузка ...
|
|
| 40 | 240-1002067-А | Втулка |
Загрузка ...
|
|
| 41 | 240-1002068-А | Втулка |
Загрузка ...
|
|
| 42 | А19.01.003 | Кольцо |
Загрузка ...
|
|
| 43 | А19.01.001 | Пробка |
Загрузка ...
|
|
| 44 | 042-048-30-2-1 | Кольцо |
Загрузка ...
|
|
| 45 | 240-1002088-В-01 | Патрубок |
Загрузка ...
|
|
| 46 | 240-1002082-А | Прокладка |
Загрузка ...
|
|
| 47 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 48 | 240-1002328 | Заглушка |
Загрузка ...
|
|
| 49 | Пробка 2 КГ1 | Пробка 2 КГ1 |
Загрузка ...
|
|
| 50 | 245-1002021 | Гильза |
Загрузка ...
|
|
| 51 | 245-1002022 | Кольцо гильзы |
Загрузка ...
|
|
| 52 | 240-1002046 | Штифт |
Загрузка ...
|
|
| 53 | 240-1002015-А2-01 | Блок цилиндров |
Загрузка ...
|
|
| 54 | Заглушка 45-08кл Ц9 Хр | Заглушка 45-08кл Ц9 Хр |
Загрузка ...
|
|
| 55 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 56 | 50-1002340 | Фиксатор |
Загрузка ...
|
|
| 57 | Болт М12х30 | Болт М12х30 |
Загрузка ...
|
|
| 58 | Шайба ШП12 | Шайба ШП12 |
Загрузка ...
|
|
| 59 | Болт М10х25 | Болт М10х25 |
Загрузка ...
|
|
| 60 | 240-1002300-01 | Корпус сальника |
Загрузка ...
|
|
| 61 | 240-1002305 | Манжета 100х125-12 |
Загрузка ...
|
|
| 62 | 50-1002316-А2 | Прокладка |
Загрузка ...
|
|
| 63 | 50-1002313-В | Лист |
Загрузка ...
|
|
| 64 | 50-1005019 | Штифт |
Загрузка ...
|
|
| 65 | 240-1002314 | Прокладка |
Загрузка ...
|
|
| 66 | 245-1002051-Б1 | Трубка |
Загрузка ...
|
|
| 67 | 240-1002049 | Прокладка |
Загрузка ...
|
|
| 68 | 50-1002042-В | Опора картера |
Загрузка ...
|
|
| 69 | Болт М12х35 | Болт М12х35 |
Загрузка ...
|
|
| 70 | 50-1005152-Б | Крышка |
Загрузка ...
|
|
| 71 | 50-1005140-Б | Крышка |
Загрузка ...
|
|
| 72 | Пробка КГ 1/8 | Пробка КГ 1/8 |
Загрузка ...
|
|
| 73 | 50-1005141-Б | Крышка коренного подшипника |
Загрузка ...
|
|
| 74 | 50-1002034 | Штифт |
Загрузка ...
|
|
| 75 | 50-1005159-Б1 | Болт |
Загрузка ...
|
|
| 76 | 50-1005161 | Шайба |
Загрузка ...
|
|
| 77 | 50-1002326-В | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
