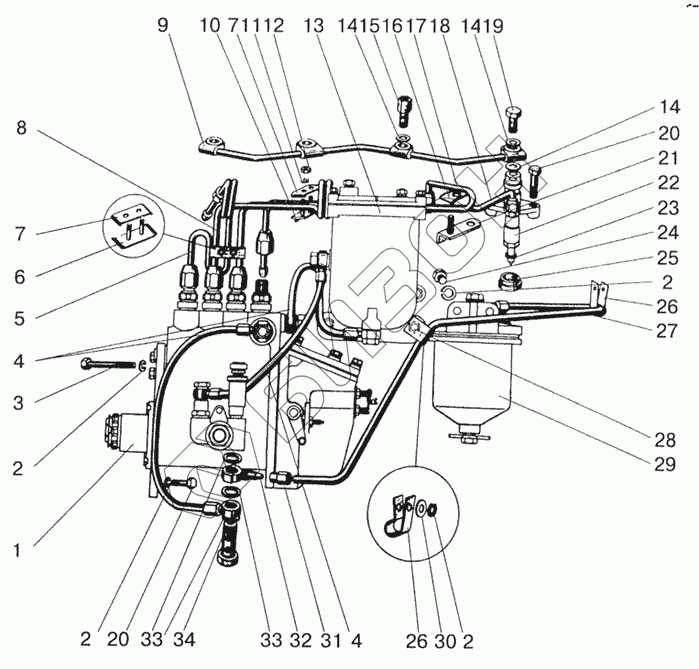

Графический каталог запасных частей к технике: МТЗ-922. Топливные трубопроводы. Установка топливной аппаратуры
1
2
2
2
2
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
14
14
15
16
17
17
18
18
19
20
20
21
22
22
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4УТНИ-1111005-20 | Насос топливный |
Загрузка ...
|
|
| 2 | ШП10 | Шайба |
Загрузка ...
|
|
| 3 | М10х120 | Болт |
Загрузка ...
|
|
| 4 | 240-1104160-03 | Трубка |
Загрузка ...
|
|
| 5 | 240-1104300-01 | Трубка первая |
Загрузка ...
|
|
| 5 | 245-1104300-В | Трубка |
Загрузка ...
|
|
| 6 | 240-1111105 | Колодка |
Загрузка ...
|
|
| 7 | 240-1111106-01 | Колодка |
Загрузка ...
|
|
| 8 | 240-1104300-02 | Трубка вторая |
Загрузка ...
|
|
| 8 | 245-1104300-В-01 | Трубка |
Загрузка ...
|
|
| 9 | 240-1104320-А2-02 | Топливопровод |
Загрузка ...
|
|
| 10 | 240-1111115-А | Кронштейн |
Загрузка ...
|
|
| 11 | ШП6 | Шайба |
Загрузка ...
|
|
| 12 | М6 | Гайка |
Загрузка ...
|
|
| 13 | 240-1117010-А | Фильтр тонкой очистки |
Загрузка ...
|
|
| 14 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 15 | 240-1111112-01 | Штуцер |
Загрузка ...
|
|
| 16 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 17 | 240-1104300-03 | Трубка третья |
Загрузка ...
|
|
| 17 | 245-1104300-В-02 | Трубка |
Загрузка ...
|
|
| 18 | 240-1104300-04 | Трубка четвертая |
Загрузка ...
|
|
| 18 | 245-1104300-В-03 | Трубка |
Загрузка ...
|
|
| 19 | 36-1104787 | Болт |
Загрузка ...
|
|
| 20 | М10х35 | Болт |
Загрузка ...
|
|
| 21 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 22 | 171.1112010-01 | Форсунка |
Загрузка ...
|
|
| 22 | 17.1112010-01 | Форсунка |
Загрузка ...
|
|
| 22 | 17.1112010-10 | Форсунка |
Загрузка ...
|
|
| 23 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 24 | М10х25 | Болт |
Загрузка ...
|
|
| 25 | 240-1111036-Б1 | Кольцо |
Загрузка ...
|
|
| 26 | 240-1111101 | Хомутик |
Загрузка ...
|
|
| 27 | 240-1104160-01 | Трубка |
Загрузка ...
|
|
| 28 | М10х30 | Болт |
Загрузка ...
|
|
| 29 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 30 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 31 | 240-1104119-01 | Гайка |
Загрузка ...
|
|
| 32 | 240-1104118-01 | Угольник |
Загрузка ...
|
|
| 33 | Д18-055-А-01 | Кольцо |
Загрузка ...
|
|
| 34 | 240-1111103-А | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
