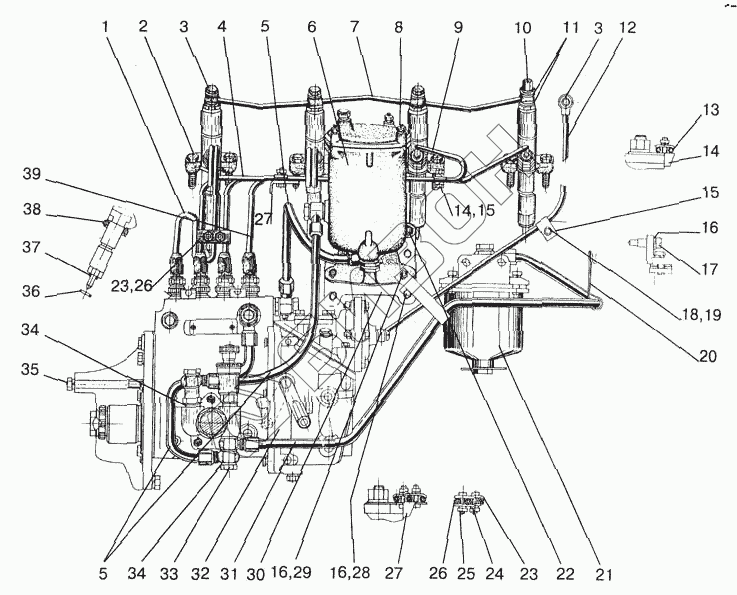

Графический каталог запасных частей к технике: МТЗ-922. Топливные трубопроводы. Установка топливной аппаратуры
1
1
2
3
3
4
4
5
5
6
7
8
8
8
9
9
10
11
12
13
14
14
15
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1111020 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 1 | 240-1104300-01 | Трубка первая |
Загрузка ...
|
|
| 1 | 245-1104300-В | Трубка |
Загрузка ...
|
|
| 2 | М10х35 | Болт |
Загрузка ...
|
|
| 3 | 36-1104787 | Болт |
Загрузка ...
|
|
| 4 | 240-1104300-02 | Трубка вторая |
Загрузка ...
|
|
| 4 | 245-1104300-В-01 | Трубка |
Загрузка ...
|
|
| 5 | 240-1104160-02 | Трубка |
Загрузка ...
|
|
| 6 | 240-1117010-А | Фильтр тонкой очистки |
Загрузка ...
|
|
| 7 | 240-1104320-А2-02 | Топливопровод |
Загрузка ...
|
|
| 8 | 17.1112010-01 | Форсунка |
Загрузка ...
|
|
| 8 | 171.112010-01 | Форсунка |
Загрузка ...
|
|
| 8 | 171.112010-10 | Форсунка |
Загрузка ...
|
|
| 9 | 240-1104300-03 | Трубка третья |
Загрузка ...
|
|
| 9 | 245-1104300-В-02 | Трубка |
Загрузка ...
|
|
| 10 | 240-1111112-01 | Штуцер |
Загрузка ...
|
|
| 11 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 12 | 245-1104330 | Трубка пневмокорректора |
Загрузка ...
|
|
| 13 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 14 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 15 | 245-1111104 | Хомутик |
Загрузка ...
|
|
| 16 | ШП10 | Шайба |
Загрузка ...
|
|
| 17 | М10х25 | Болт |
Загрузка ...
|
|
| 18 | ШП8 | Шайба |
Загрузка ...
|
|
| 19 | М8х20 | Болт |
Загрузка ...
|
|
| 20 | 50-1111101-Б2 | Хомутик |
Загрузка ...
|
|
| 21 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 22 | 245-1117062 | Шпилька |
Загрузка ...
|
|
| 23 | 50-1111107-В | Хомутик |
Загрузка ...
|
|
| 24 | ШП6 | Шайба |
Загрузка ...
|
|
| 25 | М6 | Гайка |
Загрузка ...
|
|
| 26 | 240-1111106-01 | Колодка |
Загрузка ...
|
|
| 27 | 240-1111115-А | Кронштейн |
Загрузка ...
|
|
| 28 | М10х30 | Болт |
Загрузка ...
|
|
| 29 | М10 | Гайка |
Загрузка ...
|
|
| 30 | 245-1117061 | Кронштейн |
Загрузка ...
|
|
| 31 | 240-1104160 | Трубка |
Загрузка ...
|
|
| 32 | 4УТНИ-Т-1111010-20 | Насос топливный |
Загрузка ...
|
|
| 33 | 240-1111103-А | Болт |
Загрузка ...
|
|
| 34 | Д18-055-А-01 | Кольцо |
Загрузка ...
|
|
| 35 | М10Х120 | Болт |
Загрузка ...
|
|
| 36 | 245-1111022-А | Прокладка |
Загрузка ...
|
|
| 37 | 245-1111021-А | Обойма |
Загрузка ...
|
|
| 38 | 240-1111036-Б1 | Кольцо |
Загрузка ...
|
|
| 39 | 240-1104300-04 | Трубка четвертая |
Загрузка ...
|
|
| 39 | 245-1104300-В-03 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
